上海科迎法电气技术部在防爆连接器的研发和生产过程中发现，M12防爆连接器的安装接线是防爆系统中最容易出问题的环节——连接器本身通过了防爆认证，但安装接线不当导致防爆失效的事故时有发生。电缆引入处密封不良、锁紧扭矩不足、接地不可靠、电缆选型不匹配等问题都会破坏防爆性能。防爆区域的布线有严格规范，不是普通工业布线的"插上拧紧"就行。本文从现场施工人员的实际操作角度出发，讲解M12防爆连接器的安装接线规范、危险区域布线方法、电缆密封处理以及密封验收标准。
M12防爆连接器安装接线规范与危险区域布线方法
一、安装前准备
准备一 确认危险区域分区
安装前必须确认安装位置的危险区域分区——0区、1区、2区。不同区域对防爆连接器的型式要求不同：
- 1区：需要隔爆型（Exd）或本安型（Exi）连接器
- 2区：增安型（Exe）连接器满足要求，也可用隔爆型
确认分区后检查连接器的防爆标志是否匹配——防爆标志印在连接器外壳上，如"Exe IIC T6 Gb"表示增安型、IIC气体、T6温度组别、Gb保护级别。如果标志与环境不匹配，不能安装。
准备二 确认电缆选型
防爆区域的电缆选型有特殊要求：
- 电缆外径必须与连接器电缆密封接头匹配（通常密封接头有4到6mm、6到8mm、8到10mm等规格）
- 电缆绝缘材料需满足环境温度要求（通常选用阻燃电缆，如Zr-RVV或Zr-YP）
- 2区用电缆可选用普通阻燃电缆，1区建议选用本安电缆或阻燃屏蔽电缆
- 电缆外径公差控制在±0.5mm以内——密封接头对电缆外径精度要求高，外径偏差过大会导致密封不良
准备三 工具准备
安装防爆连接器需要的工具：扭力扳手（0.5到2Nm量程，用于M12连接器锁紧）、剥线钳（精确控制剥线长度）、压线钳（如用压接端子）、万用表（接线前测通断）、兆欧表（安装后测绝缘电阻）。不要用普通扳手凭手感拧——扭矩不足导致密封不良，扭矩过大损坏连接器。
二、电缆引入密封处理
密封环节一 电缆剥线
电缆剥线长度要精确——剥线长度过长导致密封段压到芯线而不是外皮（密封失效），剥线过短导致芯线在连接器内弯曲过度（接触不良）。
正确剥线步骤：
第一层 剥外护套。剥去外护套的长度等于密封接头长度+插针压接段长度+余量（通常总长度15到25mm，根据连接器规格确定）。剥外护套时不要损伤内层屏蔽层和绝缘层。
第二层 剥屏蔽层。如果电缆有屏蔽层，将屏蔽层翻折到外护套外面，与密封接头的金属壳体接触（实现360度接地）。如果连接器不支持屏蔽层接地，将屏蔽层修剪整齐，用热缩管覆盖。
第三层 剥芯线绝缘。每根芯线剥去绝缘层3到5mm（刚好够压接或焊接的长度），芯线外露不能太长（太长可能碰到相邻针或壳体导致短路）。
密封环节二 电缆密封接头安装
电缆密封接头（俗称格兰头，Cable Gland）是防爆连接器的电缆引入装置。防爆密封接头与普通密封接头的区别是：防爆密封接头有更长的密封段、更高的密封压力、金属材质（非防爆的可能用塑料）。
安装步骤：
第一步 将密封接头的压紧螺帽松开，将电缆穿过螺帽和密封圈。
第二步 将电缆推入连接器电缆入口，确保密封圈压在电缆外护套上（不是芯线上）。
第三步 用手拧紧压紧螺帽，然后用扭力扳手按厂家推荐扭矩拧紧（M12连接器通常0.8到1.5Nm）。
第四步 检查密封状态——轻轻拉扯电缆，电缆不应松动；观察密封圈有没有变形溢出。
密封环节三 电缆固定
电缆引入后必须在连接器附近设置固定点，防止电缆受力时拉扯连接器内部接触件。固定方法：用扎带或线夹固定电缆，固定点距离连接器10到20cm。电缆在固定点与连接器之间留3到5cm余量（弯曲余量），防止热胀冷缩时拉得太紧。
三、接线方法
方法一 螺丝压接式

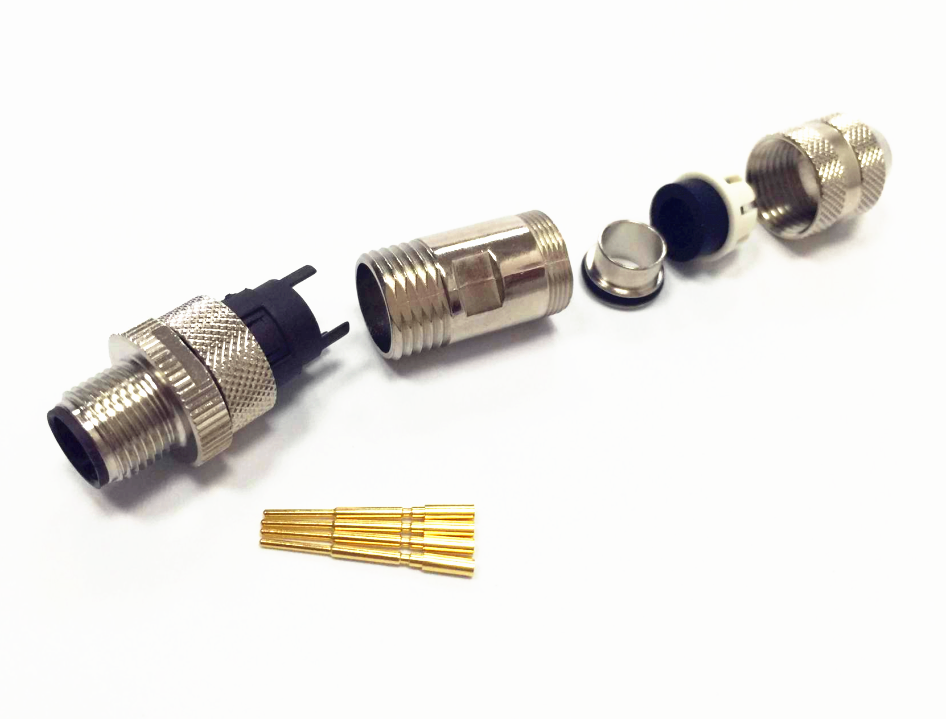

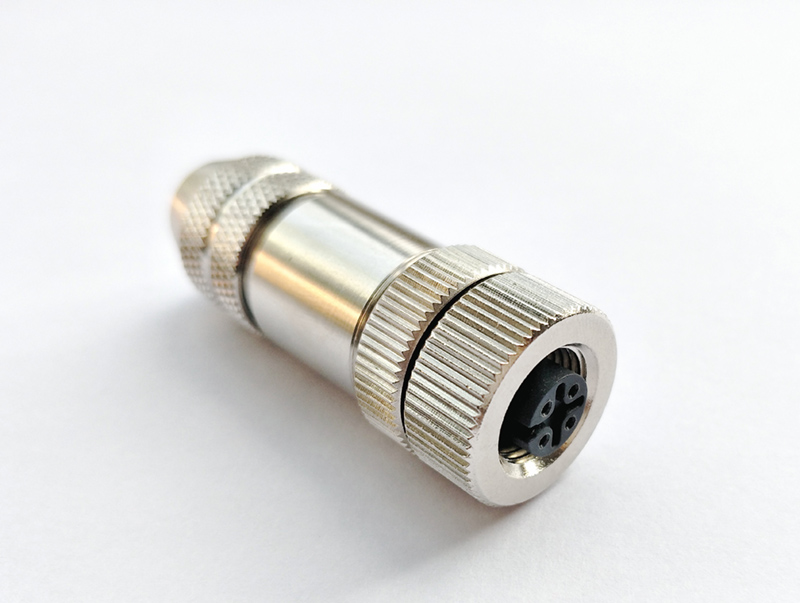

M12防爆连接器常见的接线方式之一是螺丝压接——将芯线放入接触件的接线孔中，用小螺丝压紧。操作步骤：
第一步 用剥线钳剥去芯线绝缘3到5mm。
第二步 将裸线插入接触件接线孔，确保线完全插入（没有露在外面）。
第三步 用小一字螺丝刀拧紧压紧螺丝（通常M2或M2.5螺丝，扭矩0.2到0.4Nm）。
第四步 轻拉芯线确认压紧，不松动。
注意事项：螺丝不要拧太紧（会切断芯线）也不要太松（接触不良）。多股线先压接端子再拧螺丝，防止散股。
方法二 焊接式
有些M12防爆连接器采用焊接接线——芯线焊在接触件的焊杯中。操作步骤：
第一步 剥线3到5mm，多股线先上锡。
第二步 将芯线放入焊杯，用电烙铁焊接（30到40W，焊锡丝含助焊剂）。
第三步 焊接时间不超过3秒（防止热量传导到接触件导致绝缘件变形）。
第四步 检查焊点——焊点应光亮圆润，覆盖整个焊杯，无虚焊、冷焊、桥连。
注意事项：焊接后等焊点冷却再组装连接器，防止余热损伤密封件。
方法三 注塑预制线缆
防爆连接器也可以选注塑预制线缆——连接器和线缆在工厂一体注塑成型，不需要现场接线。优点是密封最好（工厂注塑的密封质量远高于现场接线），防水防尘等级最高，安装最简单（只需连接器对接）。
防爆区域优先选注塑预制线缆——现场接线的密封质量取决于施工人员水平，不可控因素多；预制线缆的密封在工厂完成，质量可控。缺点是长度固定，不能现场修改。选型时根据实际布线距离选合适长度。
四、锁紧和接地
锁紧规范
M12防爆连接器插头与插座对接后必须锁紧到位——螺纹式连接器用手拧紧后再用扭力扳手拧到推荐扭矩（通常0.5到1Nm）。卡扣式连接器要听到"咔嗒"声确认卡扣到位。
锁紧不到位的后果：第一，接触压力不足——接触电阻增大，接触不良产生火花（防爆失效）；第二，密封不良——防水防尘等级下降；第三，振动松脱——连接器在振动中脱落。
锁紧后标记：锁紧到位后在连接器接合处做标记线（用记号笔画一条跨接缝的线），便于后续检查时快速判断有没有松动（标记线错位说明松了）。
接地规范
金属外壳的防爆连接器必须可靠接地——接地是防静电和防故障电流的关键。接地方法：
方法一 通过连接器外壳接地。金属壳体的连接器在安装到金属设备面板上时，通过面板实现接地。注意面板本身必须接地（接地电阻<1欧姆）。
方法二 通过接地端子接地。有些连接器有专门的接地端子（PE端子），用导线将接地端子连接到设备的接地排。
方法三 通过电缆屏蔽层接地。电缆的屏蔽层在连接器入口处与壳体接触，实现360度接地，同时为信号提供屏蔽。
接地电阻要求：防爆设备的接地电阻应<1欧姆（GB 3836.1要求），可以用接地电阻测试仪测量。如果接地电阻过大，检查接地连接是否可靠、接地线截面是否足够（通常≥2.5mm²）。
五、密封验收标准
防爆连接器安装完成后需要进行密封验收，确认安装质量满足防爆要求。
验收一 外观检查。检查连接器外观——外壳无裂纹、无变形、无锈蚀；防爆标志清晰可读；锁紧到位（标记线对齐）；电缆引入处密封接头安装正确（密封圈压紧电缆外皮）。
验收二 锁紧扭矩复查。用扭力扳手复查连接器锁紧扭矩——拧到推荐扭矩时如果有"余量"（还能继续拧），说明之前没拧紧。如果拧不动（已到位），说明锁紧正确。注意复查时不要超过推荐扭矩（过度拧紧会损坏）。
验收三 电缆密封检查。拉扯电缆——电缆在密封接头中不应松动。如果松动，重新拧紧密封接头。观察密封圈状态——密封圈应均匀压紧电缆外皮，无局部变形溢出。
验收四 绝缘电阻测试。用兆欧表（500V档）测每根芯线与壳体之间、各芯线之间的绝缘电阻。合格标准：≥100MΩ（防爆设备要求比普通设备高）。如果绝缘电阻低，检查有没有芯线碰到壳体、接线端子有没有散股。
验收五 接地电阻测试。用接地电阻测试仪测连接器外壳与设备接地排之间的电阻。合格标准：<1欧姆。如果电阻偏大，检查接地连接和接地线。
验收六 气密性测试（如需要）。对于密封要求高的应用（如IP68防水要求），进行气密性测试——将连接器浸入水中，内部加压0.1到0.2MPa，观察1分钟有没有气泡冒出。无气泡说明密封合格。
六、常见安装错误纠正
错误一 电缆剥线过长
现象：电缆外护套剥得太多，密封接头压到的是芯线而不是外皮。
后果：密封不良，水汽沿芯线间隙渗入连接器内部。
纠正：重新剥线，缩短外护套剥线长度，确保密封段压在外皮上。
错误二 锁紧扭矩不足
现象：连接器只是用手拧紧，没有用扭力扳手。
后果：接触压力不足、密封不良，振动后松脱。
纠正：用扭力扳手按推荐扭矩拧紧。
错误三 带电插拔
现象：设备通电状态下插拔连接器。
后果：插拔时产生火花，在爆炸性环境中可能引发爆炸。
纠正：严格禁止带电插拔，操作前必须断电确认。
错误四 密封圈丢失或损坏
现象：安装时漏装密封圈，或密封圈老化损坏后继续使用。
后果：完全丧失密封功能，防爆等级失效。
纠正：每次拆装检查密封圈状态，丢失或损坏及时更换同规格密封圈。
错误五 用铁丝或胶带替代锁紧
现象：连接器螺纹损坏或卡扣断裂后，用铁丝绑、胶带缠等临时方法固定。
后果：临时方法不可靠，振动后脱落，丧失防爆功能。
纠正：连接器部件损坏直接更换，不用临时方法。
参考标准：GB 3836.1-2021爆炸性环境 第1部分：设备 通用要求、GB 3836.2-2021爆炸性环境 第2部分：由隔爆外壳"d"保护的设备、GB 3836.3-2021爆炸性环境 第3部分：由增安型"e"保护的设备、GB 50257-2014电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范、GB/T 4208外壳防护等级（IP代码）
常见问题
问：防爆连接器安装后怎么验收？需要做哪些测试？
答：安装验收通常做以下几项检查和测试：第一，外观检查——外壳完好、防爆标志清晰、锁紧到位。第二，锁紧扭矩复查——用扭力扳手确认锁紧到位。第三，电缆密封检查——拉扯电缆确认不松动，观察密封圈状态。第四，绝缘电阻测试——用兆欧表测芯线与壳体间绝缘电阻≥100MΩ。第五，接地电阻测试——测外壳接地电阻<1欧姆。第六，如需要做气密性测试（浸水加压法）。以上验收结果记录存档，作为防爆系统验收文件的一部分。防爆区域的所有电气安装验收都应有书面记录，不仅是连接器，还包括开关、灯具、接线箱等所有防爆设备。
问：M12防爆连接器的电缆密封接头怎么选？什么规格？
答：电缆密封接头（格兰头）的规格由两个参数决定：第一，螺纹规格——M12连接器通常配M12×1.5或M16×1.5螺纹的密封接头，要和连接器电缆入口的螺纹匹配。第二，电缆外径范围——密封接头标称适用电缆外径范围（如6到8mm、8到10mm），实际电缆外径必须在这个范围内。选型时先测量电缆外径，再选对应范围的密封接头。防爆区域必须选防爆密封接头——金属材质、密封等级高、有防爆认证。不能用普通塑料格兰头替代——塑料格兰头不防爆、不耐腐蚀、不抗静电。密封接头安装后要检查密封圈是否完好——密封圈是消耗品，每次拆装后建议更换新密封圈。
问：防爆区域的电缆可以现场接续吗？必须用连接器吗？
答：防爆区域内的电缆接续有严格要求。GB 50257规定：爆炸性危险环境内的电缆不应有中间接头（接头），如果必须接续应采用防爆接线箱或防爆连接器。也就是说，如果电缆长度不够需要接长，不能在危险区域内直接扭接或用绝缘胶带包扎——必须在防爆接线箱或防爆连接器中接续。防爆连接器的作用就是提供安全的电缆接续点——连接器内部的隔爆腔或增安结构确保接续点的火花不会引燃外部气体。如果在危险区域内发现电缆有中间接头（非防爆接头），应立即整改——剪断接头，用防爆连接器或防爆接线箱重新接续。
问：M12防爆连接器在1区和2区的安装方法有什么不同？
答：安装方法本身基本相同（都是插接拧紧），但要求和限制不同：第一，插拔限制——1区严禁在带电状态下插拔连接器（必须断电后操作），2区正常情况下没有爆炸性气体，操作限制相对宽松但仍建议断电操作。第二，连接器型式——1区用隔爆型（Exd）或本安型（Exi），2区可用增安型（Exe）。第三，电缆选型——1区建议用本安电缆或阻燃屏蔽电缆，2区可用普通阻燃电缆。第四，密封要求——1区对密封的验收更严格（气密性测试必做），2区密封验收标准相对宽松。第五，接地要求——1区和2区接地要求相同（<1欧姆），但1区对接地可靠性检查频次更高。第六，维护检查——1区每季度检查一次连接器状态，2区每半年一次。
