在工业自动化现场，传感器和执行器的数量随着设备复杂度的提升而不断增加。如何高效、可靠地将这些分散的信号汇集至控制系统，是每个电气工程师都要面对的问题。1进8出M12分线盒以其适中的接口数量和良好的经济性，成为传感器密集布置场景下的标准解决方案。

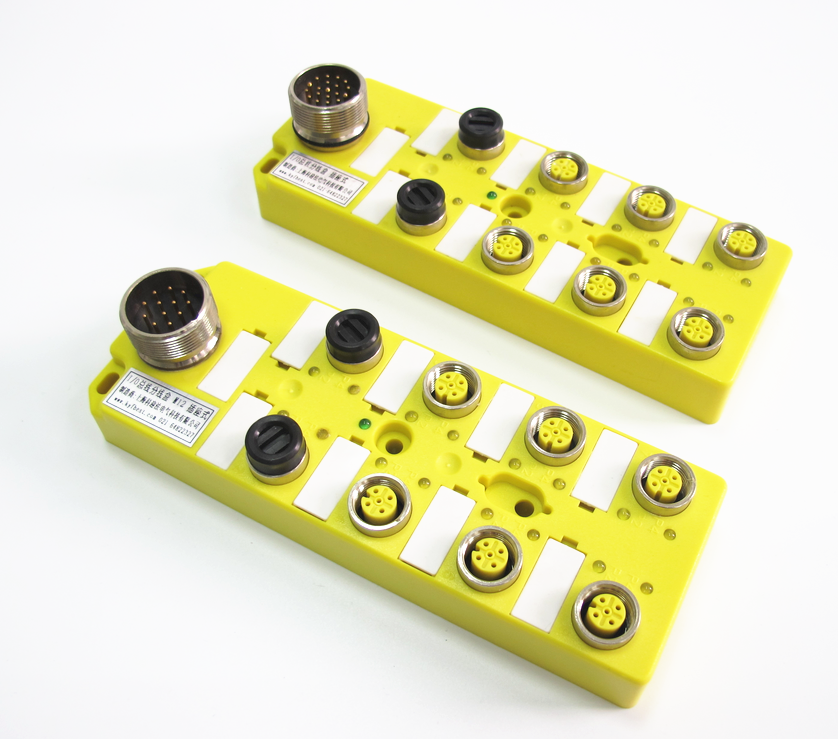

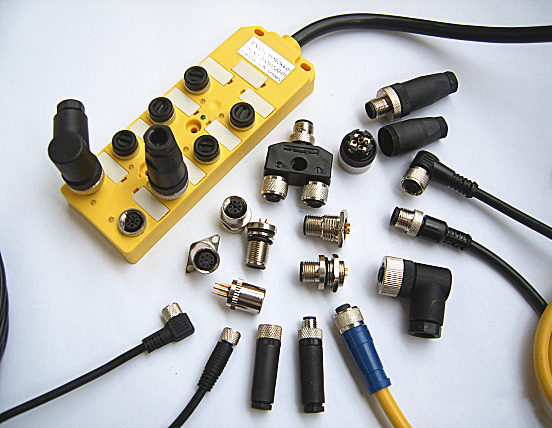

1进8出M12分线盒是一种将单路主电缆分配至8个输出端口的信号集中设备。主电缆提供电源和通信通道，分线盒内部电路将电源和信号分流至8个M12接口，供现场的传感器、开关或执行器就近接入。
与4口产品相比，8口分线盒在满负荷使用时具有更低的单口平均成本；与12口产品相比，8口分线盒体积更小、安装更灵活。这一规格定位使其成为6至8个传感器集中布置场景下的优选方案。
产品主要功能包括：信号集中——将多个分散传感器的信号汇集后通过单根电缆上传；减少布线——避免每个传感器单独拉线回控制柜；简化维护——通过LED指示灯快速定位故障端口；提升可靠性——减少中间接线点，降低故障概率。
接口规格：1个总线输入接口，8个输出接口，均为M12×1螺纹，符合IEC 61076-2-101标准。接口编码以A编码为主，适用于传感器、执行器及直流电源传输。D编码（以太网）或其他编码可根据需求定制。
信号类型：PNP型、NPN型或PNP/NPN通用型。通用型产品可同时兼容两种信号逻辑，有效避免选型错误。PNP为源型输出（输出正极信号），NPN为漏型输出（输出负极信号），选型时须与PLC输入模块匹配。

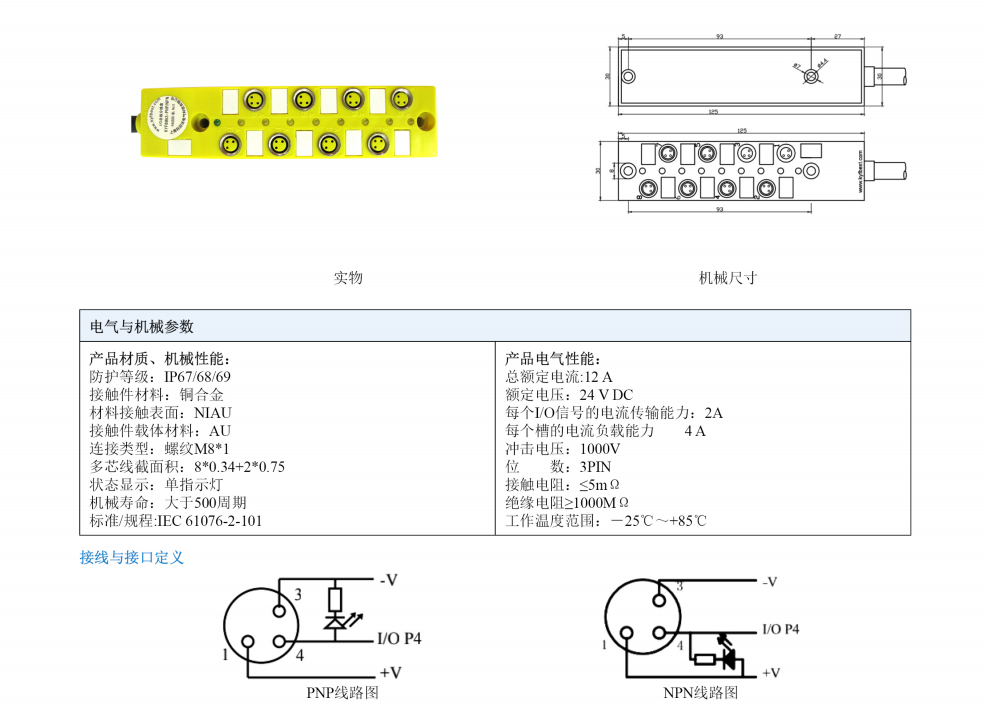

电气性能：
总额定电流：8A至12A（DC 24V，视具体型号而定）
单输出口额定电流：不低于2A，部分型号可达4A
额定电压：24V DC
耐冲击电压：1000V
接触电阻：≤5mΩ
绝缘电阻：≥1000MΩ
防护等级：标准产品为IP67（完全防尘、短时浸水水下1米30分钟）。可升级至IP68（长期浸水）或IP69K（耐高温高压水冲洗，适用于食品加工、洗车设备等场景）。
状态指示：每路输出端口配有独立LED指示灯（通常为黄色或绿色），显示传感器触发状态或输出通断。主电源配有LED指示灯（通常为红色或绿色），显示供电状态。
机械参数：
外壳材料：高强度阻燃工程塑料或铸铝合金，特殊环境可选不锈钢
接触件材料：铜合金，表面镀金或镀镍
机械寿命：大于500次插拔循环
工作温度范围：-25℃至+85℃（常规），-40℃至+85℃（宽温型）

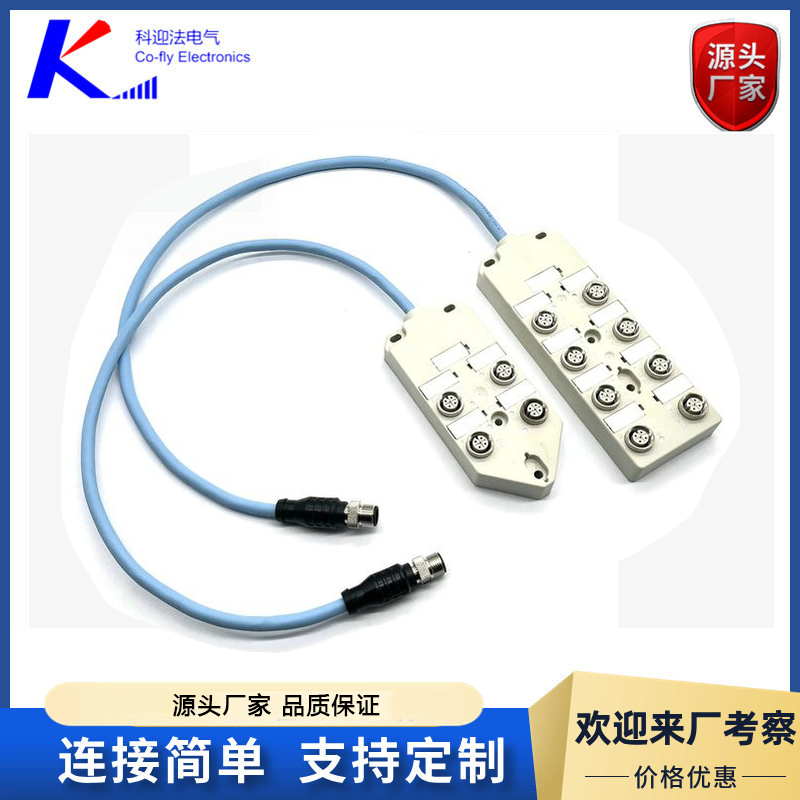

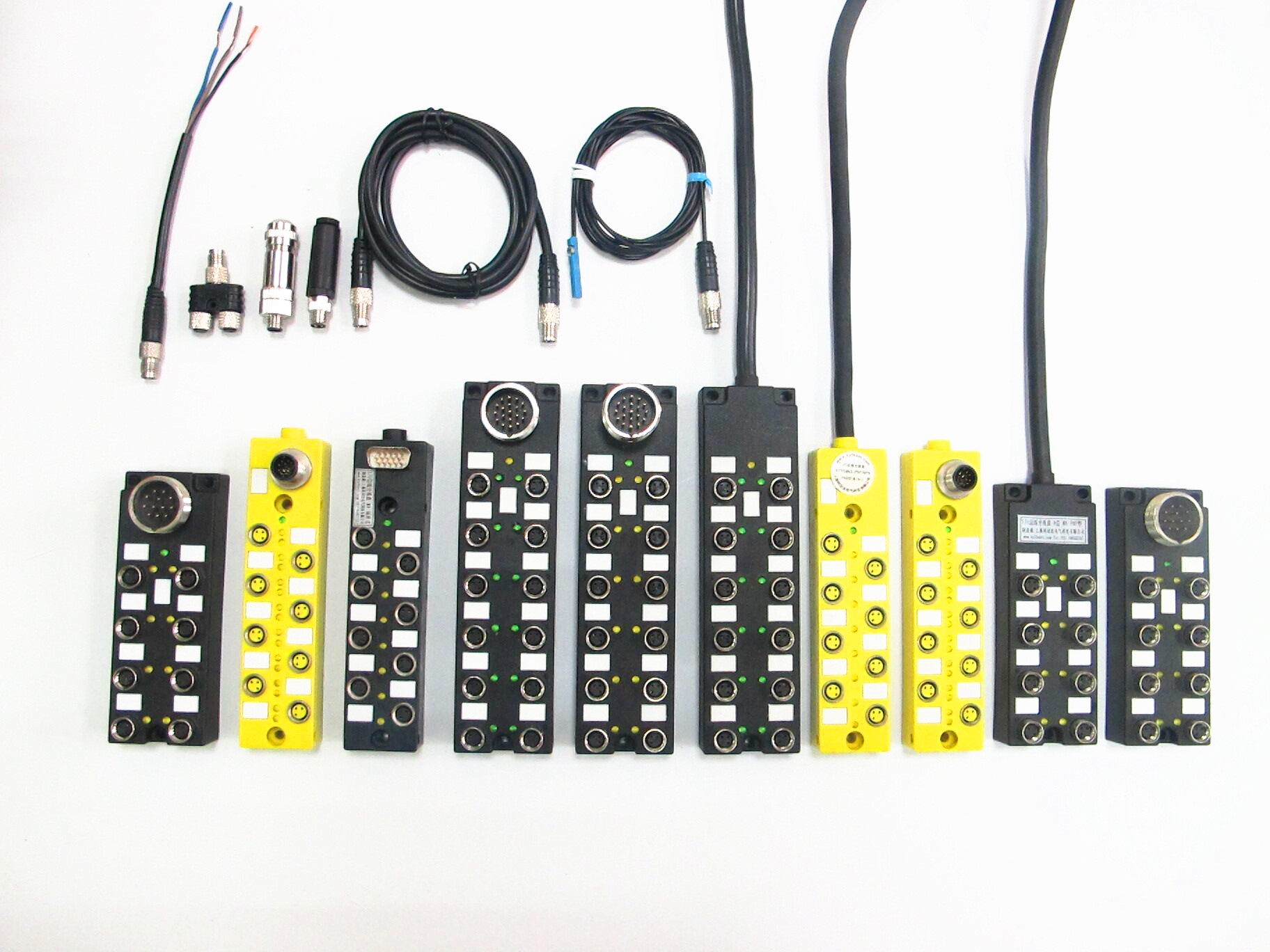

出线方式：直出线型（电缆与壳体一体注塑成型）或分体型（壳体带M12总线插座）
1进8出M12分线盒适用于传感器数量在6至8个且分布集中的各类工业现场。
汽车焊装线与总装线。焊装工位需要检测工件到位、夹具状态、焊枪位置、安全门开关等多个信号，单工位传感器数量通常为6至8个。采用1进8出分线盒，一个工位一个盒子，一线一盒结构清晰，调试与维护便捷。
物流分拣输送系统。输送线沿线需布置多个光电开关检测包裹位置，每30至50米区段传感器数量约为8个。分段布置1进8出分线盒，每段覆盖一个区段，每段出一根总线至集控柜，大幅减少干线电缆用量。
包装设备。包装机各工位气缸对应的磁性开关、到位检测传感器、温度传感器等，单工位信号数量通常为6至8个。按工位配置1进8出分线盒，本工位信号独立汇集，分站调试、后期改造互不干扰。
自动化专机与非标设备。非标自动化设备传感器数量较多，一台设备可能有十几个甚至几十个传感器。按区域分组，每组6至8个传感器配置一个1进8出分线盒，有效组织信号，简化PLC柜内接线。
检测与测试设备。电池检测、电机测试、电子产品老化等设备，每个测试工位有多个数据采集点。8个工位配置一个1进8出分线盒，信号集中传输，数据采集效率高。
| 维度 | 1进8出分线盒 | 1进4出分线盒 |
|---|---|---|
| 适用传感器数量 | 6-8个 | 2-4个 |
| 最佳布置方式 | 集中布置（直径3-5米内） | 分散或集中均可 |
| 安装空间需求 | 较大（体积约为4口的1.5-2倍） | 紧凑 |
| 单点故障影响 | 影响8个设备 | 影响4个设备 |
| 单口平均成本 | 较低（满用时） | 较高 |
| 分段布线灵活性 | 低（宜单点集中） | 高（可多盒分段） |
选型原则：
传感器数量6-8个且集中在直径5米范围内 → 1进8出
传感器数量4-5个且预计会扩展 → 可选用1进8出留余量
传感器数量4个以下或分布较散（间距超过5米）→ 建议多个1进4出分段布置
系统可靠性要求高、不能接受大面积停机 → 考虑用两个1进4出替代单个1进8出
以下为选型过程中需要重点确认的几个方面。
确认信号类型。PNP与NPN不可混用，选型前务必确认PLC输入模块的信号类型。通用型产品可兼容两种信号，建议拿不准时选用。
核算总电流。8个端口的负载电流之和不得超过分线盒的总额定电流（通常8-12A）。电磁阀是主要耗电设备，单个电磁阀工作电流0.3-0.5A，8个约2.4-4A，通常安全。但部分大功率电磁阀单口电流可达1A以上，8个可能超过8A，需谨慎计算。
确认防护等级。IP67适用于大多数室内工业环境。户外安装、潮湿环境（有淋水）需选IP68。有高压热水冲洗的场合（食品厂、洗车设备）需选IP69K。
确认安装空间。1进8出分线盒外形尺寸一般在150mm×60mm×30mm左右（视具体型号而定），安装前应预留足够空间，并确保M12插头插拔时操作空间充足。
确认工作温度。北方户外项目冬季气温可能低于-25℃，需选用宽温型（-40℃）。高温车间（如热处理、铸造车间）夏季温度可能超过85℃，需确认产品是否适用。
1进8出分线盒的定制灵活度较高，主要包括以下方面：
线缆定制：主线长度可按需定制，范围0.5米至30米。线缆材质可选PVC（经济型、室内固定安装）、PUR（耐油、耐磨、耐低温、适用户外及移动部件）、TPU（高柔性、适用拖链）。线缆颜色可按要求定制（黑色、灰色、黄色等）。
出线方向：侧出线（电缆从壳体侧面引出，适合水平走线）或顶出线（电缆从壳体顶部引出，适合从上向下走线）。
端口配置：8个输出端口可混装不同规格（如M12与M8混装）、不同编码、不同方向（直头/弯头）。
信号配置：可增加过流保护、短路保护、反接保护等附加功能。可定制LED指示灯颜色和逻辑。
标识定制：端口编号、公司LOGO、警示标识等可通过激光打标实现永久标识。
安装位置选择。宜将分线盒安装于8个传感器的几何中心附近，以平衡各传感器线缆长度。避免安装在热源、振动源或易积水处。
电缆固定。直出线型安装后应将主线缆适当固定，避免电缆重量长期拉拽壳体导致密封损坏。固定时留有一定余量，便于日后检修。
接口操作。M12插头应拧至螺纹尽头直至密封圈压紧。建议手拧后再使用工具轻微加力，但不可过度拧紧以免损坏螺纹。未使用的输出口应安装防尘帽。
巡检维护。建议每月巡检时观察各端口LED指示灯状态，异常情况及时记录并处理。密封圈在长期使用后（2-3年）可能老化变硬，应定期检查，发现裂纹或硬化及时更换。
1进8出M12分线盒是工业自动化现场信号分配的标准解决方案之一。与4口产品相比，它在满负荷使用时具有更好的经济性；与12口产品相比，它体积更小、安装更灵活。在传感器数量为6至8个且分布集中的场景中，1进8出分线盒在功能满足度、空间占用和成本控制之间取得了良好的平衡。选型时应以现场实际传感器数量、分布、电流负载和防护要求为决策依据，不盲目追求更多接口数，也不因成本因素牺牲防护等级或信号匹配准确性。
