4路M12分线盒：小口径里的大讲究

在工业自动化现场，M12分线盒是传感器信号集中分配的常用设备。市面上一提到分线盒，很多人首先想到的是8口规格。但实际上，4路M12分线盒在相当多的应用场景中具有不可替代的优势。本文从技术特点、适用场景、选型要点等方面，对4路M12分线盒进行系统介绍。

产品定位与功能

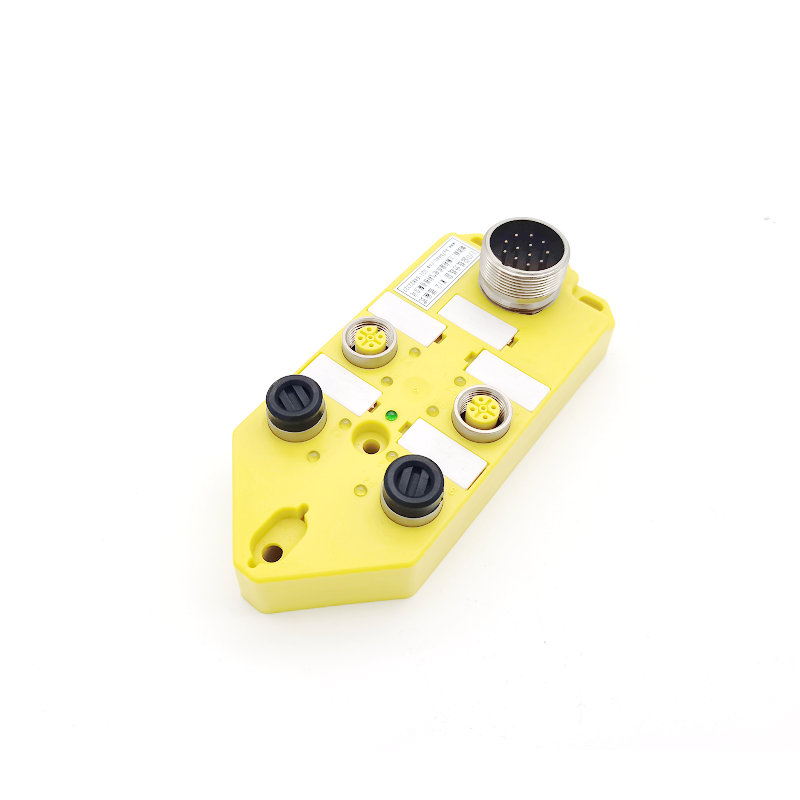

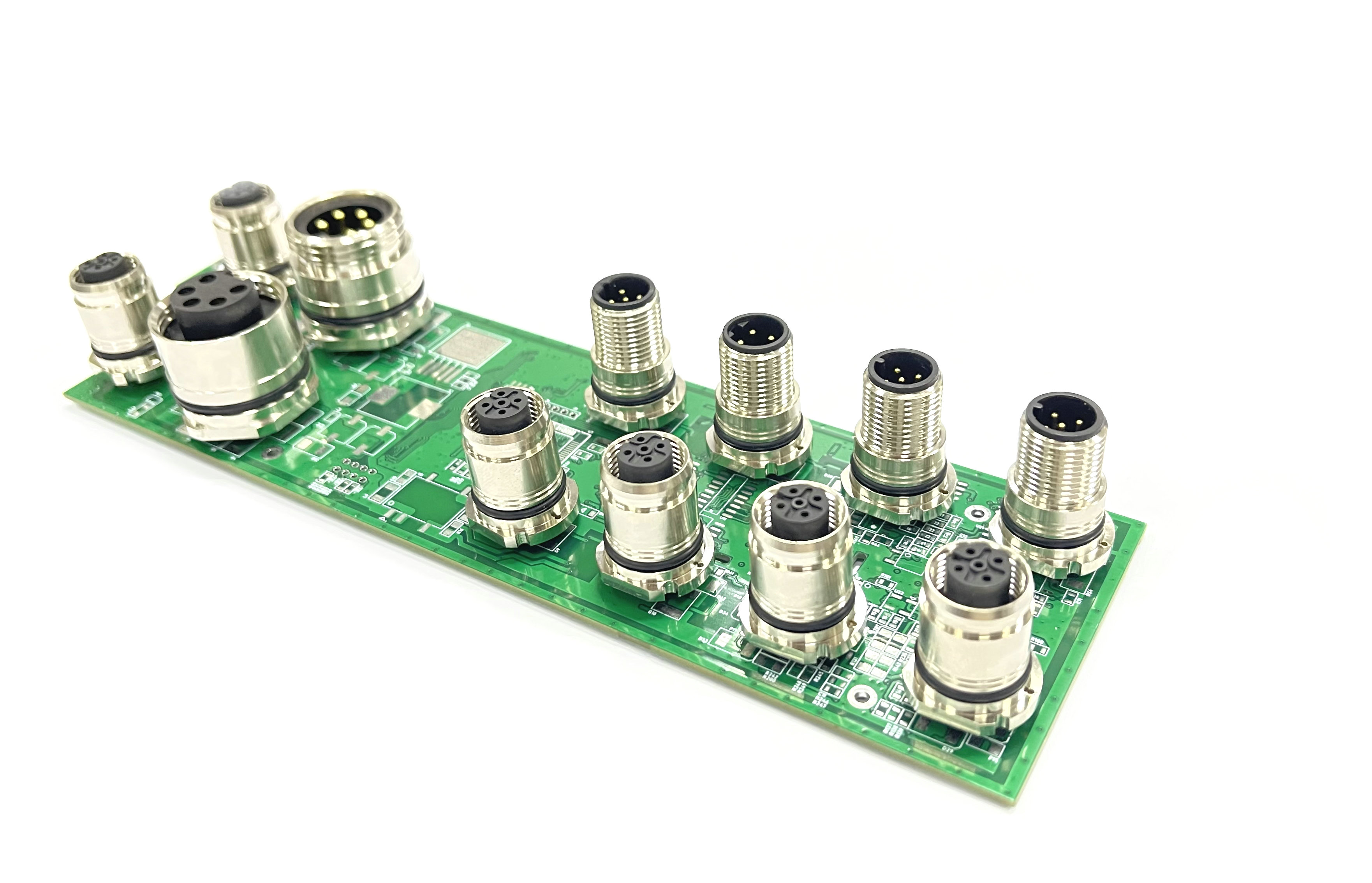

4路M12分线盒是一种小口径信号集中分配设备，采用一进四出的结构设计。主电缆将电源和信号引入分线盒，内部分流后通过4个M12输出端口分别连接现场的传感器、开关或执行器。

与8口、12口等大口径产品相比，4路分线盒的主要特点在于体积小、布线灵活、故障隔离范围可控。它并非8口产品的简化版，而是针对特定现场条件设计的独立产品系列。

主要技术参数

接口规格：4个M12×1母座或公头，常见编码为A编码（传感器/执行器用），也可根据需求选用D编码（以太网）或其他编码。

信号类型：PNP型（源型）、NPN型（漏型）或PNP/NPN通用型。通用型产品可兼容两种信号逻辑，现场选型容错性更高。

电气参数：总额定电流通常为8A至12A（DC 24V）。单口承载能力取决于内部电路设计，一般不低于2A，部分型号可达4A。

防护等级：标准产品为IP67（防尘、短时浸水）。根据使用环境，可提供IP68（长期浸水）或IP69K（耐高压高温水冲洗）等级。

状态指示：每个输出端口配有独立LED指示灯，用于显示传感器触发状态或输出通断。主电源指示灯显示供电状态。

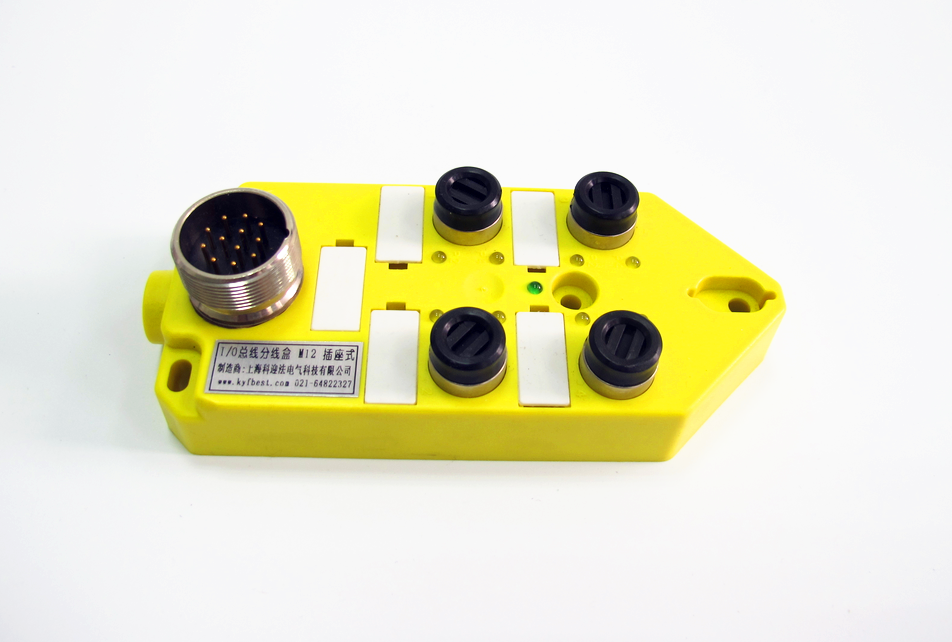

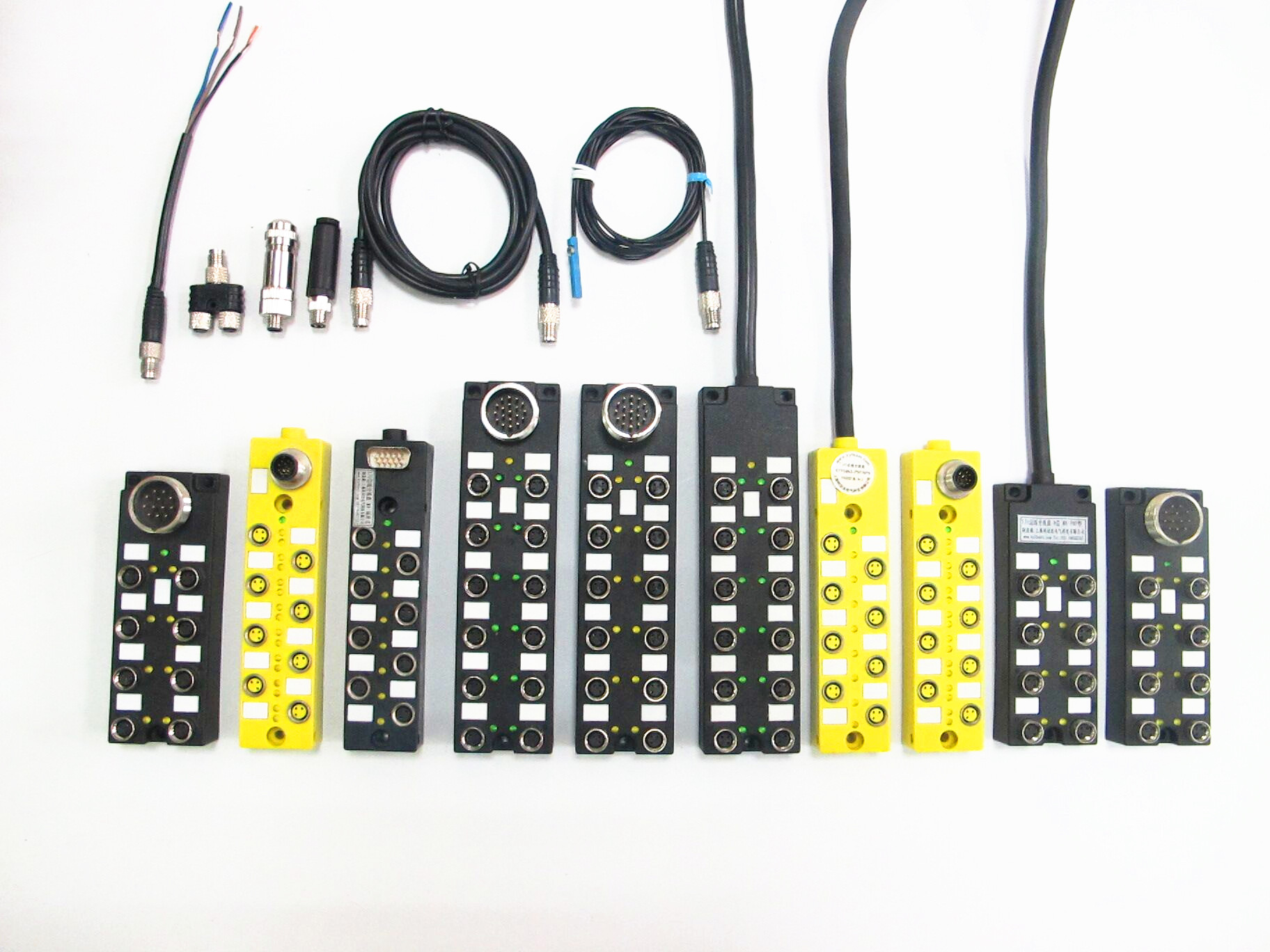

出线方式：直出线型（电缆直接从壳体引出，一体成型）或分体型（壳体带总线插座，配合预制电缆使用）。

外壳材质：高强度阻燃工程塑料或铸铝合金。特殊环境可选不锈钢材质。

适用场景分析

4路M12分线盒并非“不够用才选”的产品，而是“正合适才选”的产品。以下几类场景中，4路配置往往优于大口径产品。

传感器分散布置场景。例如长距离输送线、仓库货架检测、管道沿线监测等。传感器之间间距较大，若使用8口分线盒，远端传感器的线缆过长，带来信号衰减、布线成本增加等问题。采用多个4路分线盒分段布置，每段覆盖就近传感器，线缆短、信号质量好、整体成本更低。

安装空间受限场景。机器人末端工具、小型包装设备、紧凑型专机、车载电气系统等，内部空间往往十分紧张。4路分线盒体积约为8口产品的60%至70%，在有限空间内更容易找到安装位置，且不会因尺寸过大影响其他部件的布局。

需要故障隔离的场景。大口径分线盒一个盒子管辖的设备多，一旦分线盒本身或总线出现故障，影响范围大。在可靠性要求较高的系统中，采用多个4路分线盒代替单个大口径产品，可将故障影响范围控制在4个设备以内，降低单点故障造成的停产损失。

工位式布线场景。多工位设备中，每个工位通常有3至5个传感器。每个工位独立配置一个4路分线盒，本工位传感器接入本工位盒子，工位之间的信号通过总线串联。这种布线方式结构清晰、便于分站调试、后期维护或改造时影响范围小。

与8路分线盒的选型对比

选型建议：现场传感器数量在4个及以下时优先考虑4路分线盒；数量在5至8个但分布较散时，可考虑用两个4路分线盒分段布置；数量在6至8个且集中在同一区域时，8路分线盒更具成本优势。

定制选项

4路M12分线盒的定制灵活度较高，主要包括以下几类：

线缆定制：主线长度、线缆材质（PVC/PUR/TPU）、线缆颜色、芯线截面积均可按需定制。

接口配置：输出端口数量固定为4个，但可混装不同规格（如M12与M8混装）、不同编码、不同方向（直头/弯头）。

信号配置：PNP、NPN或通用型可选；可增加过流保护、短路保护等附加功能。

标识定制：端口编号、公司LOGO、特殊标识可通过激光打标或模具成型方式实现。

安装与使用注意事项

安装位置应便于日后插拔维护，避免过于隐蔽或操作空间不足。直出线型分线盒安装后应将主线缆适当固定，避免电缆重量长期拉拽壳体。M12插头应拧至到位，依靠螺纹锁紧，不可只凭手感轻拧。未使用的输出端口应安装防尘帽，防止灰尘或水汽进入。

使用过程中建议定期巡检LED指示灯状态，发现异常及时排查。密封圈在长期使用后会老化变硬，建议每2至3年检查一次，必要时更换。

总结

4路M12分线盒是工业现场信号分配产品系列中的重要成员。与8口、12口等大口径产品相比，它在传感器分散布置、安装空间受限、需要故障隔离、工位式布线等场景中具有独特优势。选型时不宜盲目追求多口数，而应根据现场实际传感器数量、分布、空间及维护要求综合判断。4路分线盒不是“小号”的替代品，而是特定条件下的“正选”。
