在工业自动化系统中，传感器信号的集中与分配是一项基础而重要的工作。M12分线盒作为现场信号汇集的核心设备，有多种规格可供选择。其中，1进4出（一进四出）结构凭借其恰到好处的接口数量、紧凑的体积和广泛的适用性，成为众多工程师在现场布线中的优先选项。

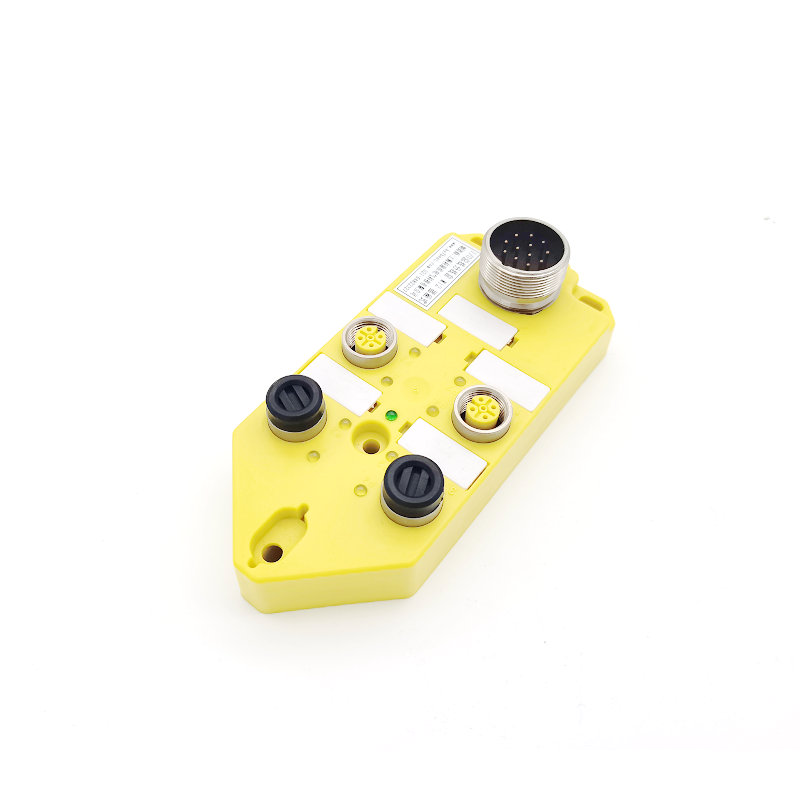

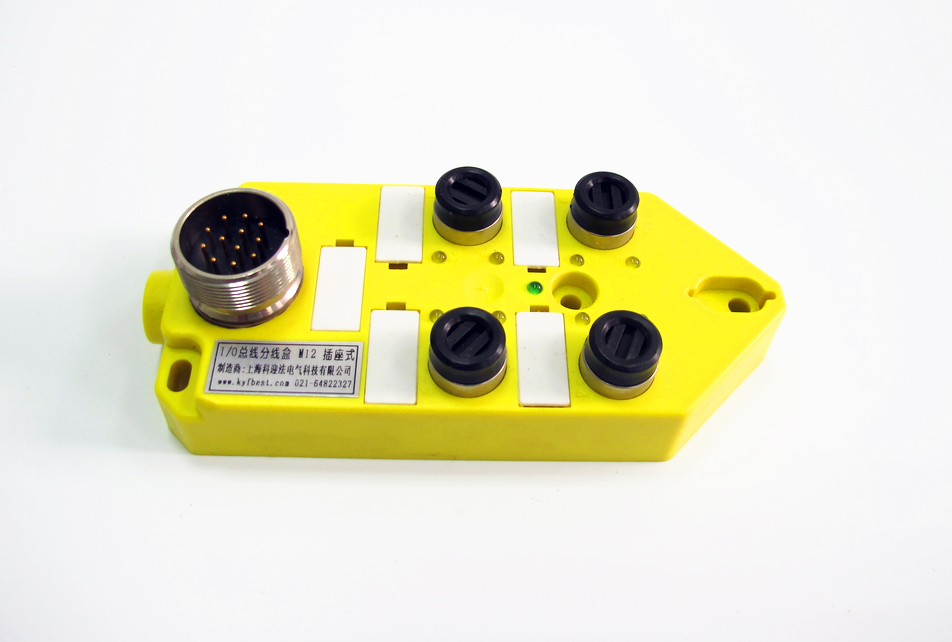

1进4出M12分线盒是一种将单路主电缆信号分配至4个输出端口的信号集中设备。主电缆将电源和信号引入分线盒，经内部电路分流后，通过4个M12接口分别连接现场的传感器、接近开关、光电开关、电磁阀或磁性开关等设备。
该规格定位介于2口与8口之间，正好覆盖了工业现场最常见的传感器数量区间。在传感器数量为2至4个的场景中，1进4出分线盒在功能满足度、空间占用和成本控制之间取得了良好的平衡。
接口规格：1个总线输入接口，4个输出接口，均为M12×1螺纹，遵循IEC 61076-2-101标准。常见编码为A编码（用于传感器/执行器信号传输），也可根据需求选用D编码（工业以太网）或其他编码。
信号类型：PNP型（源型，输出正极信号）、NPN型（漏型，输出负极信号）或PNP/NPN通用型。通用型产品可自适应两种信号逻辑，有效降低选型错误风险。
电气性能：总额定电流通常为8A至12A（DC 24V）。单输出端口额定电流不低于2A，部分型号可达4A。额定电压一般为24V DC，耐冲击电压1000V。接触电阻≤5mΩ，绝缘电阻≥1000MΩ。
防护等级：标准产品为IP67（完全防尘、短时浸水）。根据使用环境可升级至IP68（长期浸水）或IP69K（耐高温高压水冲洗）。
状态指示：每路输出端口配有独立黄色或绿色LED指示灯，用于显示传感器触发状态或输出通断。主电源配有红色或绿色LED指示灯，用于显示供电状态。
机械参数：外壳材料为高强度阻燃工程塑料或铸铝合金，部分型号可选不锈钢。接触件材料为铜合金，表面镀金或镀镍。机械寿命大于500次插拔循环。工作温度范围-25℃至+85℃，宽温型可达-40℃至+85℃。
出线方式：直出线型（电缆与壳体一体注塑成型）或分体型（壳体带M12总线插座，配合预制电缆使用）。
1进4出M12分线盒适用于以下典型场景：
机器人末端执行器。机械手抓手或工具快换装置上通常安装2至4个传感器，用于检测工件到位、夹爪位置、工件有无等。抓手上安装空间极为有限，1进4出分线盒的紧凑尺寸使其能够轻松部署于狭小空间，而8口产品往往难以安装。
小型输送与包装设备。短距离输送线、皮带线、振动盘、小型包装机等设备，传感器数量通常在2至4个之间。采用1进4出分线盒就近安装，每个传感器用短电缆接入，总线电缆一根回PLC，走线简洁，维护方便。
设备改造与加装。老旧设备控制柜内端子排已满、空间不足时，在设备旁加装1进4出分线盒，将新增传感器的信号集中后通过单根电缆接入控制系统，无需改造控制柜，施工量小。
检测与测试台架。多工位检测台、老化测试架、试验平台等，每个工位通常配置1至4个传感器。每个工位独立配置一个1进4出分线盒，信号独立汇集，分站调试、故障排查、后期改造互不干扰。
分段布线系统。在长距离输送线、管道监测、仓库货架检测等传感器分散布置的场景中，采用多个1进4出分线盒分段布置，每个盒子覆盖就近的2至4个传感器，避免单根传感器线缆过长带来的信号衰减和干扰问题。

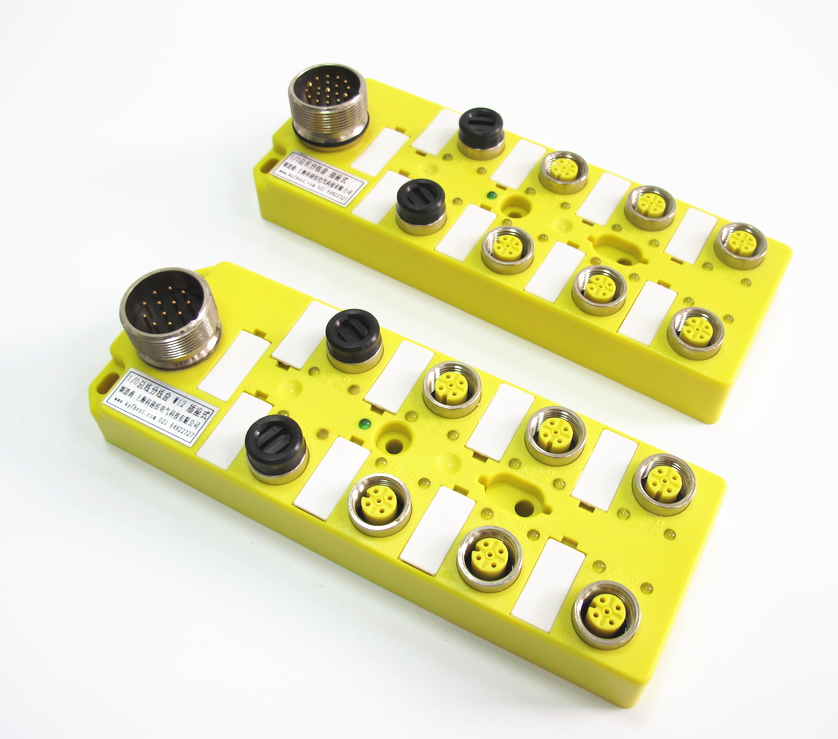

| 对比维度 | 1进4出分线盒 | 1进8出分线盒 |
|---|---|---|
| 适用传感器数量 | 2-4个 | 6-8个 |
| 传感器分布 | 分散或集中均可 | 宜集中布置 |
| 安装空间要求 | 紧凑、灵活 | 需较大空间 |
| 单点故障影响范围 | ≤4个设备 | ≤8个设备 |
| 分段布线灵活性 | 高（可多盒分段） | 低（宜单点集中） |
| 典型应用场景 | 机器人抓手、小型设备、改造项目 | 大型设备、密集传感器阵列 |
选型建议：传感器数量在1至4个之间时，1进4出分线盒是优选。传感器数量在5至8个但分布较散时，建议使用两个1进4出分段布置，而非单个1进8出分线盒。传感器数量在6至8个且全部集中在直径2米范围内时，1进8出更具成本优势。
定制选项
1进4出M12分线盒的定制灵活度较高，主要包括以下方面：
线缆定制：主线长度可根据现场需求定制，常规从0.5米至20米不等。线缆材质可选PVC（经济型、室内固定安装）、PUR（耐油、耐磨、耐低温、适合移动部件或户外）、TPU（高柔性、适合拖链环境）。线缆颜色可按要求定制（黑色、灰色、黄色等）。
接口配置：4个输出端口可混装不同规格，如M12与M8混装、不同编码混装、直头与弯头混装。输入接口亦可按需求定制为其他规格。
信号配置：PNP、NPN或通用型可选。可增加过流保护、短路保护、反接保护等功能。
标识定制：端口编号、公司LOGO、警示标识等可通过激光打标或模具成型方式永久标识。
安装与使用注意事项
安装位置应兼顾传感器线缆长度和操作便利性，确保插拔插头时有足够空间。直出线型安装后应将主线缆适当固定，避免电缆重量长期拉拽壳体导致密封损坏。
M12插头应拧至螺纹尽头，依靠密封圈压紧实现防水。建议使用工具适当加力，但不应过度拧紧以免损坏螺纹或密封圈。未使用的输出端口应安装防尘帽，防止灰尘或水汽进入。
使用期间建议定期巡检LED指示灯状态，异常情况及时排查。密封圈在长期使用后（通常2至3年）会老化变硬，建议定期检查，发现裂纹或硬化及时更换。
1进4出M12分线盒是工业现场信号分配产品线中的实用之选。与大口径产品相比，它在传感器数量匹配、空间占用、故障隔离和布线灵活性方面具有独特优势。在传感器数量为2至4个的典型场景中，1进4出结构往往比8口或12口产品更加契合现场需求。选型时应以现场实际传感器数量、分布和空间条件为决策依据，而非单纯追求多口数。
