煤矿井下环境复杂特殊——潮湿、粉尘、空间受限，更关键的是存在瓦斯和煤尘爆炸风险。在这种条件下，普通工业电气设备无法满足安全使用要求。矿用M12分线盒正是针对煤矿井下特殊环境设计的专用信号集中分配设备。

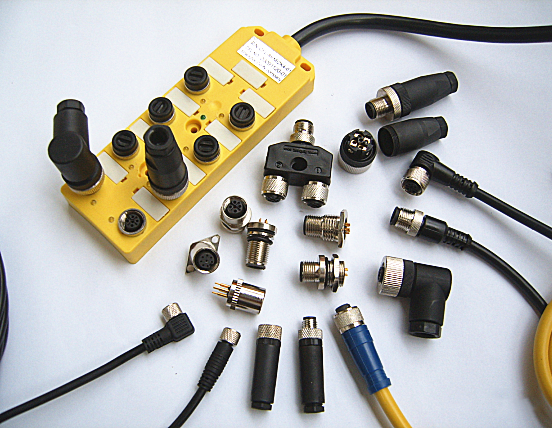

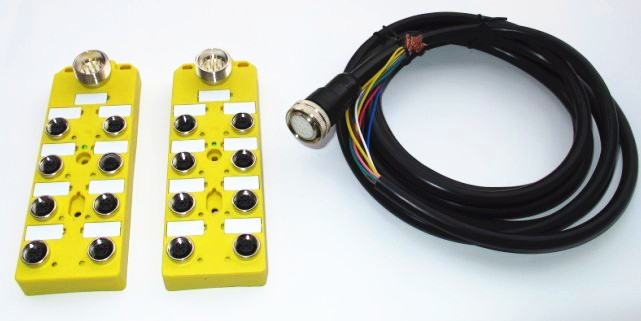

矿用M12分线盒是一种取得煤安认证的现场总线信号分配装置。产品采用M12规格接口（螺纹直径12毫米），通过一进多出的结构设计，将主干电缆的电源和信号分配到多个输出端口，便于采掘面、运输巷、泵房等井下各处的传感器、执行器就近接入。
产品主要功能有三：一是信号集中，将多个分散传感器的信号汇集后通过总线上传；二是减少电缆用量，避免每个传感器单独拉线回控制室；三是提高系统可靠性，减少中间接线点，降低故障概率。

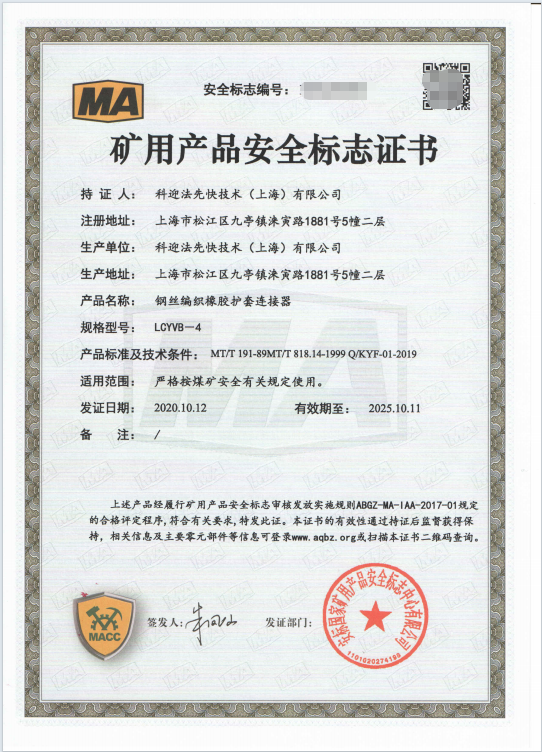

矿用M12分线盒必须取得煤矿矿用产品安全标志（MA认证）方可下井使用。MA认证是国家对煤矿井下使用产品的强制性安全准入制度，产品需通过外壳强度、隔爆性能、绝缘电阻、温升、防护等级等一系列型式试验，并经工厂审查合格后方可获得。
防爆等级方面，矿用M12分线盒常见标识为Ex d I Mb。其中，Ex为防爆标志；d为隔爆型，即外壳能承受内部爆炸压力而不损坏，且能通过接合面间隙熄灭火焰、阻止传播；I表示煤矿用电气设备；Mb为设备保护级别，适用于煤矿井下有瓦斯和煤尘爆炸危险的区域。
对于需要接入本安型传感器的场合，可选择本质安全型分线盒（Ex ia I Ma），该类产品将电路能量限制在极低水平，即使短路也不会产生足以点燃瓦斯的火花，适用于瓦斯浓度较高的区域。
矿用M12分线盒与普通工业分线盒在结构上有显著区别。
外壳材质通常为铸铁或不锈钢，厚度和强度远超普通铸铝产品。厚壁设计一方面是为了抵御井下磕碰冲击，另一方面是满足隔爆外壳的承压要求——即使内部发生爆炸，壳体也不得破裂或产生有害变形。
电缆引入装置采用矿用专用防爆格兰头，能够可靠夹紧铠装电缆或橡套电缆，并实现铠装层的可靠接地。引入装置内部设有多道密封圈，在压紧螺母拧紧后形成严密密封，既防尘防水，又能防止火焰从电缆入口处传出。
隔爆接合面经过精密加工，配合间隙严格控制。当隔爆腔内部发生爆炸时，高温火焰通过接合面缝隙喷出，在缝隙长度内被充分冷却，降至不足以点燃外部瓦斯的温度。
防护等级方面，矿用M12分线盒通常达到IP65及以上，部分型号可达IP66或IP67。密封圈选用耐油、耐老化的硅橡胶材质，确保在井下潮湿环境中长期可靠工作。
采煤工作面。采煤机、刮板输送机、液压支架等处密集安装多种传感器（位置、高度、速度、温度、压力等）。矿用M12分线盒就近安装于设备附近，将传感器信号集中后通过总线上传至工作面集控中心。
皮带运输巷。沿运输巷道每隔一定距离安装拉绳开关、跑偏开关、速度传感器、温度传感器等。通过分线盒将沿线开关分组接入，每组以一根总线电缆连接至集控中心，大幅减少电缆用量和施工工作量。
井下排水系统。水泵房内多台水泵配有水位、压力、温度、振动等传感器。分线盒集中采集各传感器信号，通过总线传输至地面调度室，实现远程监测与自动控制。
安全监控系统。瓦斯传感器、一氧化碳传感器、风速传感器、温度传感器等安全监控设备分布于井下各测点。矿用分线盒用作信号汇集节点，将多个传感器的监测数据集中上传至监控分站。
选型时需重点关注以下几个方面：
一是确认产品具有有效的MA认证证书，且认证型号与实际产品一致。无MA标志或认证过期的产品不得下井使用。
二是根据使用区域选择防爆型式。隔爆型（Ex d）适用于大多数井下场所；本质安全型（Ex ia）适用于需接入本安传感器或瓦斯浓度较高的区域。
三是根据现场设备数量确定端口数。常见规格有4口、6口、8口、10口、12口等，建议适当留有余量以便后期扩展。
四是确认信号类型（PNP或NPN），确保与PLC输入模块匹配。
五是确认电缆引入装置类型。根据井下实际使用的电缆类型（铠装电缆或橡套电缆）选择匹配的引入装置。
矿用M12分线盒的安装使用须严格遵守煤矿安全规程及相关标准要求。
电缆引入装置应按说明书规定的力矩拧紧，确保密封圈压紧到位。铠装电缆的铠装层应通过引入装置的接地结构可靠接地。未使用的进线口须用防爆堵头封堵，不得空缺或用普通堵头替代。
内外接地必须可靠连接，外接地端子应接入井下接地网。隔爆接合面不得磕碰损伤，安装时应保持清洁。紧固螺栓应按规定力矩拧紧，不得过松或过紧。
使用过程中应定期检查：密封圈有无老化开裂、壳体有无损伤裂纹、格兰头有无松动、接地是否完好。发现问题及时处理，需更换的密封圈应使用原厂配件。
矿用M12分线盒是煤矿井下实现传感器信号集中分配的关键设备。与普通工业分线盒相比，其在防爆结构、外壳强度、引入装置、防护等级、认证要求等方面均有本质区别。选型时须确认MA认证有效、防爆型式适用、端口数量合理、引入装置匹配。安装使用须严格遵守煤矿安全规程，确保产品在井下安全可靠地长期运行。
