在工业自动化与传感器连接领域，M8连接器因其紧凑的尺寸和可靠的防水性能，成为空间受限场景下的理想选择。相比M12连接器，M8螺纹外径仅8mm，更适合小型传感器、微型执行器及精密设备的信号与电源传输。
科迎法电气（Co-fly Electronics）深耕连接器制造20年，提供从M8标准连接器到非标定制的完整解决方案。本文将为您详细介绍M8连接器的选型要点、核心参数及定制能力。
M8连接器主要应用于安装空间狭小、但需要可靠防水防尘连接的工业场景。典型设备包括：小型光电传感器、接近开关、流量传感器、微型气缸电磁阀、AGV小车信号模块等。
为什么选M8而非M12？
设备面板空间有限，M8螺纹外径仅8mm
需要轻量化连接方案
信号路数较少（3-6芯为主）
科迎法M8系列提供完整的插头与插座组合，支持2芯至6芯（可扩展至更多芯数），满足现场接线与面板安装两种主流需求。

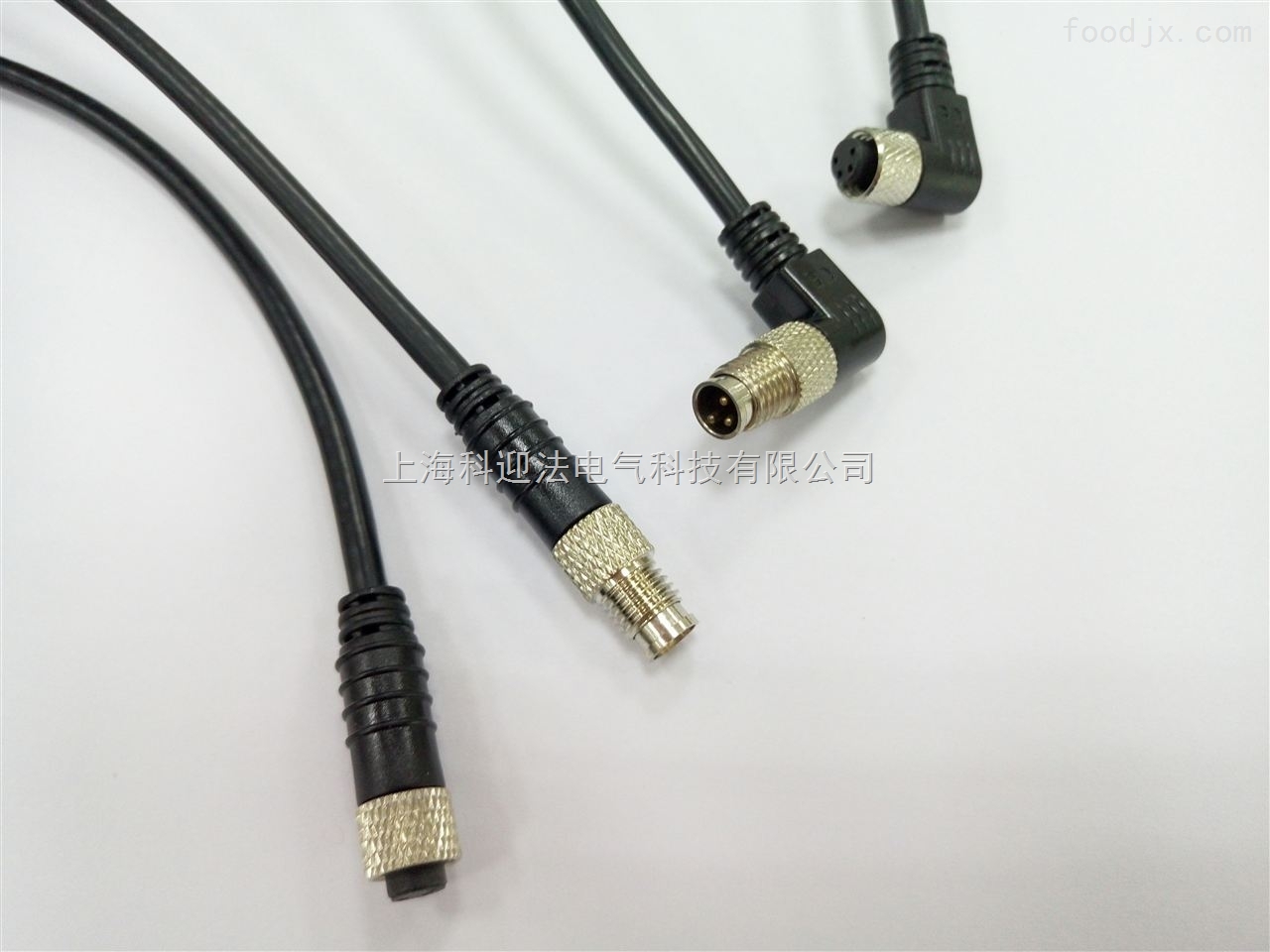

2.1 现场自接式插头（针式）
适用于设备现场根据实际走线长度自行接线，分为直头和弯头两种结构：
直头设计：适合直线出线，安装简单
弯头设计：适合贴墙安装或狭小空间
现场自接式插头支持两种接线方式：
螺丝压紧式：无需特殊工具，现场快速接线
焊接式：更可靠的电气连接，适合振动环境
电缆出口直径可选2-4mm、4-6mm、6-8mm，适配不同规格电缆。防护等级达到IP67，可抵御水溅、油污和粉尘侵入。
2.2 全金属屏蔽型M8连接器
对于变频器、伺服驱动器等强电磁干扰环境，科迎法提供全金属屏蔽型M8连接器。金属外壳有效抑制电磁干扰，保障信号完整性，适用于要求EMC兼容的精密测量设备。
2.3 面板安装插座（针式/孔式）
设备面板需要预留接口时，可选择M8面板安装插座：
扁法兰：板后安装，节省面板空间
六方法兰：板前安装，螺纹可选PG9、M16×1.5等
带线式：出厂预置线缆，开箱即用
焊线式：客户自行焊接，灵活适配
焊板式：直接焊接在PCB板上
| 参数 | 规格 |
|---|---|
| 螺纹规格 | M8×1 |
| 芯数 | 2芯、3芯、4芯、5芯、6芯（可扩展） |
| 额定电流 | 1A-3A（依芯数而定） |
| 额定电压 | 30V-60V |
| 防护等级 | IP67（可达IP68） |
| 工作温度 | -25℃ ~ +85℃ |
| 接触电阻 | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ |
| 机械寿命 | >500次插拔 |
| 接触件表面 | 镀金 |

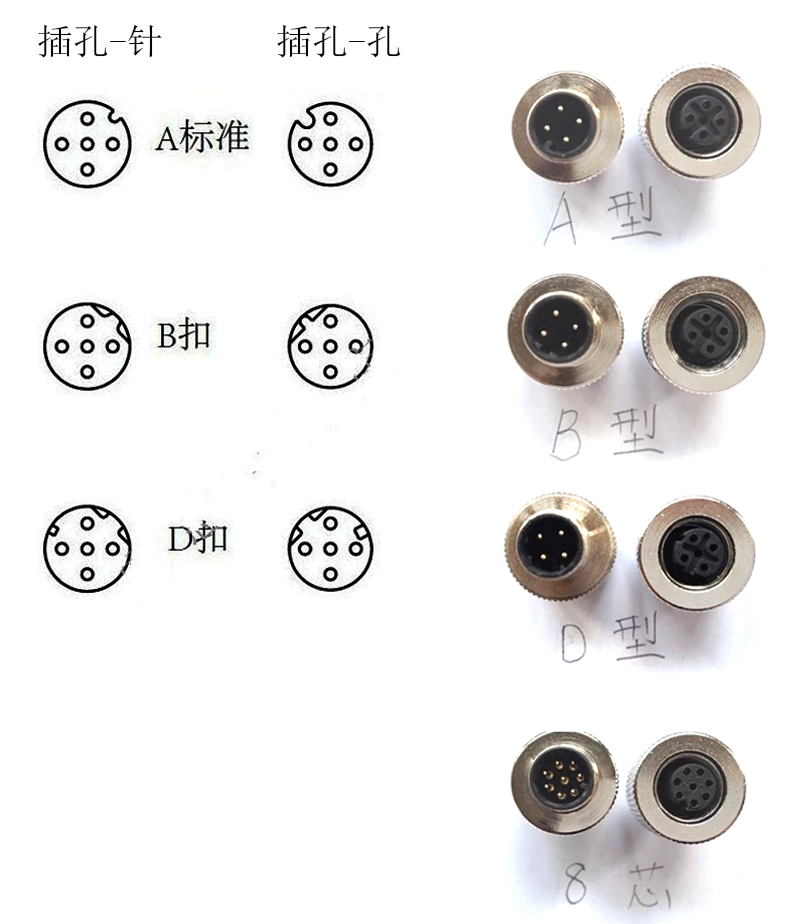

| 防插错编码 | A型、B型、D型 |
不同编码对应不同用途，防止误插：
A型：通用传感器、执行器、电源
B型：现场总线（Profibus）
D型：工业以太网（Profinet、EtherCAT）
选型时请确认设备接口的编码类型，避免无法配插。
科迎法M8连接器全面兼容主流工业现场总线协议，包括但不限于：
Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN
无论您的设备采用哪种协议，科迎法M8连接器均可即插即配，无需额外适配。
标准M8连接器未必能完全匹配您的设备设计。科迎法的核心竞争力之一，正是特殊定制能力：
非标芯数：超出常规芯数，按需设计
特殊材质：耐高温、耐腐蚀、阻燃材料
特殊编码：非标键位，避免与标准品误插
尾部处理：浸锡、配接头、热缩管封、特殊端子
线缆定制：屏蔽/非屏蔽、阻燃、耐油、耐低温
特殊防护：IP68、IP69K，满足冲洗环境需求
您只要说清楚用在哪里，剩下的交给我们。
科迎法在上海拥有九亭（4000㎡）和临港（7500㎡）两座自有工厂，总投入超1亿元。每款M8连接器在量产前均经过严格测试：
IP67/IP68防水测试
接触电阻与绝缘电阻测试
温度循环测试（-25℃~+85℃）
机械寿命测试（≥500次插拔）
盐雾测试（耐腐蚀验证）
公司依托自建电气实验室、力学实验室、环境实验室，实现产品全生命周期的质量管控。
科迎法·资质概览
20年电气连接制造厂家（始于2004年）
ISO9001:2015 质量管理体系认证
IATF16949:2016 汽车行业质量体系认证
ISO14001:2015 环境管理体系认证
ISO45001:2018 职业健康安全管理体系认证
产品通过欧盟CE认证、IP67/IP69K防护认证
REACH191、RoHS、SGS环保合规
中国制造TUV供应商现场认证
国家高新技术企业、上海市专精特新中小企业
60余项专利，自建实验室，双工厂布局
科迎法M8连接器已广泛应用于：
小型光电传感器、接近开关
微型电磁阀、气缸
AGV小车信号模块
精密测量设备
光伏接线盒
医疗检测设备
M8连接器虽小，却是小型化设备信号传输的关键一环。选择一家有工厂、有实验室、有认证、有定制能力的供应商，就是为设备长期稳定运行提供保障。
科迎法电气，扎根上海20年，用双工厂、四大实验室、60余项专利，为您的设备提供可靠的M8连接方案。
