做自动化的人，几乎没有不认识分线盒的。
不管你是搞电气设计、现场调试，还是后期设备维护，只要你手头管着一条产线、一台设备、一个控制柜，就迟早要和这个小东西打交道。说得直白一点：分线盒选对了，现场省一半的工夫；选错了，后期查线查到崩溃。
今天这篇文章，就站在一个生产厂家的角度——上海科迎法电气，十几年专做工业连接与分线类产品——把分线盒这件事从头捋一遍。不堆参数，不讲虚的，就聊实际现场怎么选、怎么用、什么情况容易翻车。
先还原一个真实场景。
你有一条输送线，沿线装了十几二十个接近开关、光电传感器、电磁阀。按照老派做法，每一个传感器都要单独拉一根电缆回控制柜。结果是：柜子里塞满了端子排，桥架上黑压压一片电缆，查一根线可能要趴地上捋半小时。
更麻烦的是，设备一多，故障点就跟着多。哪个传感器线被压断了、哪个端子松了，现场维修的人得拿着万用表一根一根找。
分线盒就是来解决这个事的。

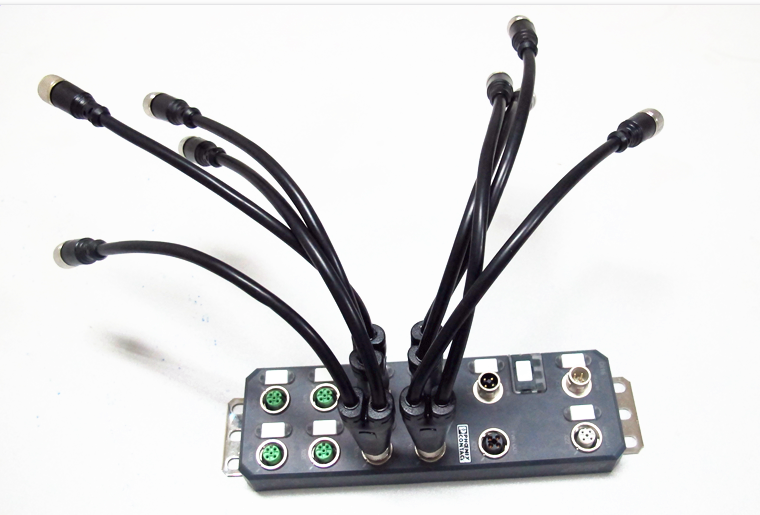

它的思路很简单：把分散在设备各处的信号点，就近集中到一个小盒子上，然后通过一根主电缆回PLC。 原来十几根线，变成一根线。柜子里的端子排可以撤掉一大半，现场走线也清爽很多。
用行话讲，这叫“分布式I/O”或者“集中接线”。用大白话讲，就是把原来乱七八糟的线，归置利索了。

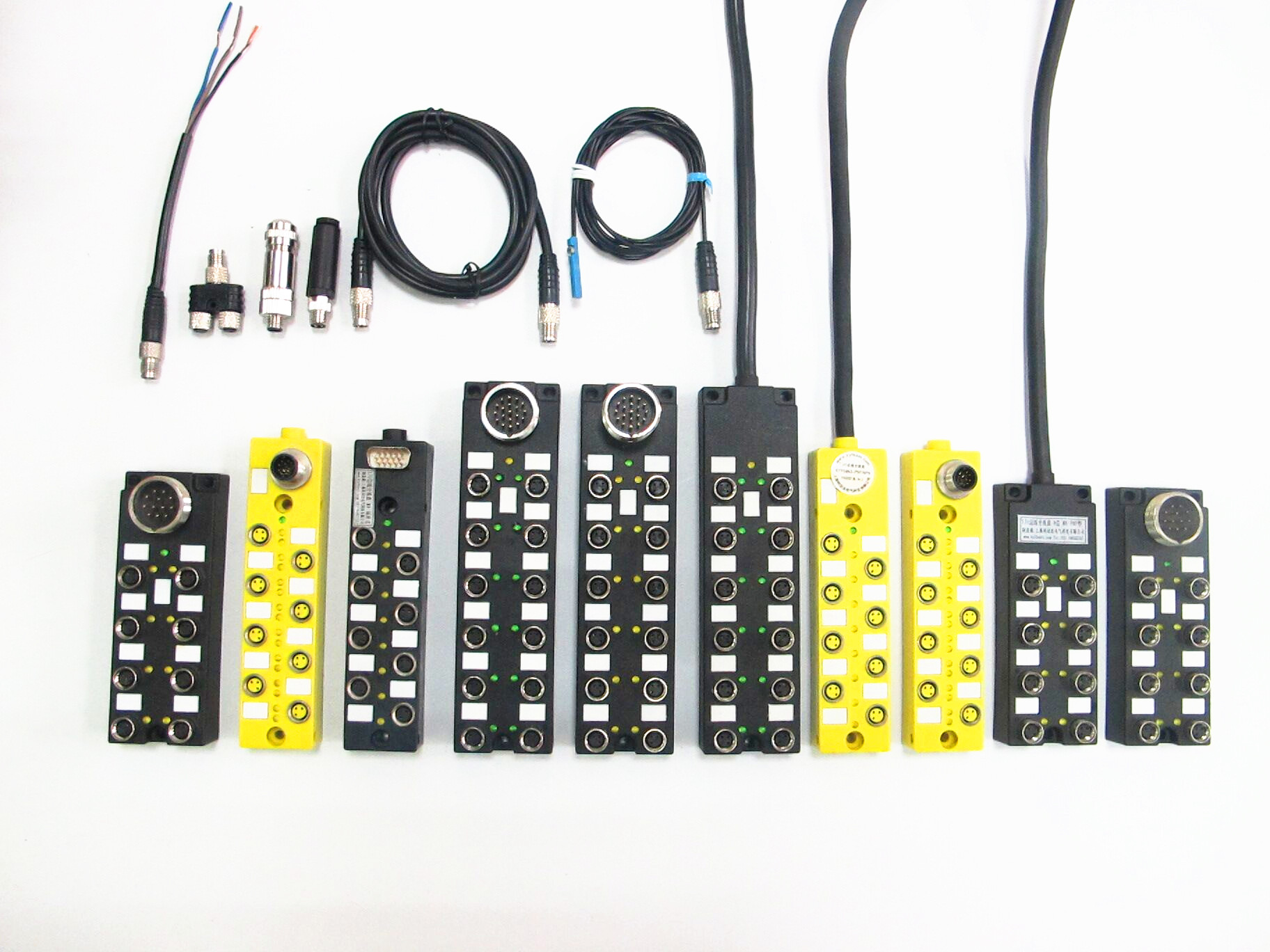

市面上的分线盒，看着都差不多，但里面差别不小。买错了，回来用不上，这种事我们见过太多。
被动式分线盒（无源型）
这种分线盒里面就是纯物理连接。主线进来，通过内部的铜排或电路板，分到各个端口。没有芯片、没有协议、不需要配置，插上就用。
适合什么情况？就是单纯的信号扩展。比如几个传感器共用一根电源线，或者把多个信号并到一起回PLC。便宜、皮实、不挑设备，是现场用得最多的一类。
主动式分线盒（智能型 / 总线型）
这种里面装了电路板和总线芯片。它不光是接线，还能跟PLC“说话”——告诉控制系统“我这第3个端口短路了”“第5个传感器没信号”。
常见的比如Profinet分线盒、DeviceNet分线盒、IO-Link主站模块等等。价格比被动式贵，但能帮你省掉大量排查故障的时间。如果你那条产线停机一小时损失几万块，这笔账怎么算都划算。
传感器分线盒：专门接各种开关量信号，NPN或PNP要看清楚，买反了信号逻辑全错。
执行器分线盒：用来控制电磁阀、小电机、指示灯等输出设备，端口带驱动能力。
电源分线盒：纯粹配电用的，一路进多路出，给现场的传感器、小设备集中供电。
总线分线盒：上面说的那种带“脑子”的，走Profinet、EtherCAT、DeviceNet等协议。

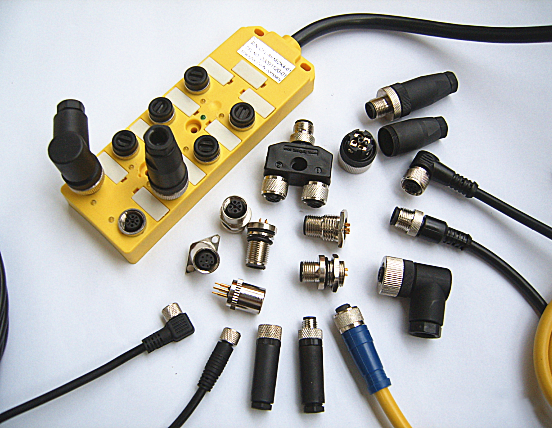

最常见的是M12分线盒，接口直径12毫米，8个端口居多，一进八出是标准配置。如果空间特别紧张，也有用M8分线盒的，接口更小。此外还有接硬线的端子式分线盒，适合不需要频繁插拔的场景。
说几个我们科迎法电气在客户现场常遇到的情况，给大家提个醒。
坑一：PNP和NPN搞反了
这个错误犯的人最多。PNP分线盒输出的是正极信号，NPN输出的是负极信号。你把PNP的分线盒接到NPN的传感器上，要么没信号，要么直接短路烧端口。
记住一个简单判断方法：大多数日系传感器喜欢NPN，欧系和国产主流设备多用PNP。不确定的话，翻一下PLC的输入模块手册，或者直接买PNP+NPN通用的型号——现在不少分线盒已经支持双极性了。
坑二：防护等级没看
分线盒装在控制柜里，IP20就够了。但很多人把它装在设备旁边、电机附近、甚至露天位置，结果用了普通IP67的盒子，照样进水。
实际上，IP67只能防短时间浸泡，如果长期淋水或者有高压水枪冲洗，要上IP68甚至IP69K。尤其是在食品加工、洗车设备、户外环境，这一点特别要当心。
坑三：电流超了
分线盒的公共端（比如棕色线，接24V+）有总电流限制。常见的M12分线盒，公共端额定电流一般在8A到12A之间。如果你一口气接了8个大电流传感器或者电磁阀，总电流很容易超。
超了会怎样？要么分线盒内部PCB走线烧断，要么接口端子熔化。解决方案也很简单：要么用带独立电源端子的分线盒，要么把负载分散到两个盒子上。
这么说吧，我们见过太多项目，前期为了省几百块钱选了便宜分线盒，后期维护成本翻了几倍。
一个好的工业分线盒，至少要做到这几点：
每个端口独立带LED指示灯：哪个传感器有信号、哪个端口短路了，一眼就能看出来。现场维修的人不用拿万用表挨个戳，几秒钟定位故障。
壳体结实，密封可靠：端子松动、进水进灰是最常见的故障原因。好的分线盒，盒体用高强度阻燃材料，螺丝拧紧后严丝合缝。
端子接触可靠：内部接线端子如果材质差、弹片无力，用不了多久就会出现接触不良——信号时有时无，是最让人头疼的软故障。
标识清晰：每个端口标好编号，接线图印在盒盖上，维护的人不用到处找图纸。
这些细节，科迎法电气在生产的时候都一一落实。我们做的每一个分线盒，出厂前都经过导通测试、绝缘测试、耐压测试，确保到了现场不折腾。
作为一家在工业连接领域干了十几年的厂家，上海科迎法电气的分线盒产品线已经非常成熟了。主要包括：

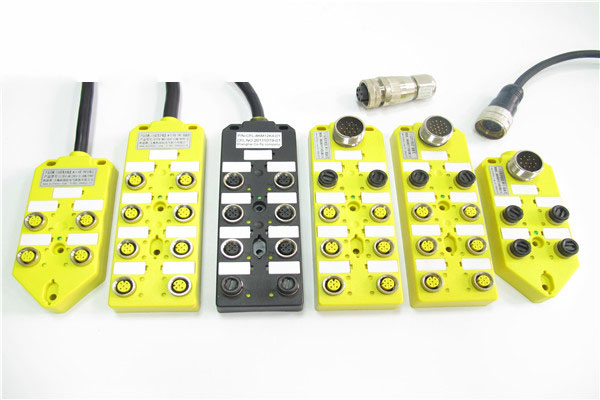

M12分线盒：一进八出/一进四出/二进八出，PNP/NPN可选，IP67/IP68防护等级，LED状态指示，支持定制线长和端口配置。
M8分线盒：紧凑型设计，适合空间受限场合，4口/8口可选。
总线型分线盒：支持Profinet、EtherCAT、DeviceNet、IO-Link等主流协议，带诊断功能。
端子式分线盒：接线柱形式，适合大电流或不需要频繁插拔的场景。
我们最大的优势不是卖盒子，是帮客户把现场问题解决掉。非标配置、特殊线长、混合接口、定制标签，只要你说得出需求，我们就能做出来。而且交期稳——这一点做项目的朋友都懂，货到不了现场，什么都白搭。
工业分线盒不是什么高精尖的东西，但它恰恰是现场稳定运行的一道基础防线。选对了，走线清爽、排查方便、故障率低；选错了，后期有得折腾。
如果你是搞自动化的工程师，正在为现场接线发愁，或者想把手头的分线盒方案优化一下，欢迎来上海科迎法电气的官网看看：www.kyfbest.com
也可以直接找我们的技术人员聊一聊——不需要你是选型高手，把现场情况说清楚，剩下的交给我们。
与其在现场一根一根线去捋，不如从一开始就把事做对。
