总线模块与分线盒工作原理图：工业现场信号分配就这么回事

做自动化集成或现场维护的朋友，对“总线模块”和“分线盒”这两个词肯定不会陌生。别看它们个头不大，但在整个控制系统里，角色一点不轻——简单说，就是帮你把现场那些乱七八糟的传感器、开关、电磁阀的信号，干干净净地收上来，再稳稳当当地把指令送下去。

这篇文章不整虚的，直接结合工作原理图，把总线分线盒到底怎么工作、里面有什么、能帮你解决什么问题，一次性说清楚。

一、总线分线盒到底是什么？

先区分两个概念：普通分线盒和总线型分线盒。

普通分线盒就是“一进多出”的物理接线盒，主电缆进来，分几路出去，纯粹是电气连接，没有智能成分。

总线型分线盒就不一样了，它里面装了微处理器和总线通信芯片。你可以把它理解成一个“带脑子”的接线盒——一边连着总线上位机（比如PLC），另一边接着现场的多个设备。它能把这些设备的状态信号打包成标准总线报文，发回控制系统；也能接收控制指令，驱动对应的执行器。

说白了，它就是从“点到点硬接线”到“一根网线管一片” 的关键设备。

二、硬件拆解：一张图看懂内部结构

参照典型的总线分线盒内部结构图，从外到内大致分这么几块：

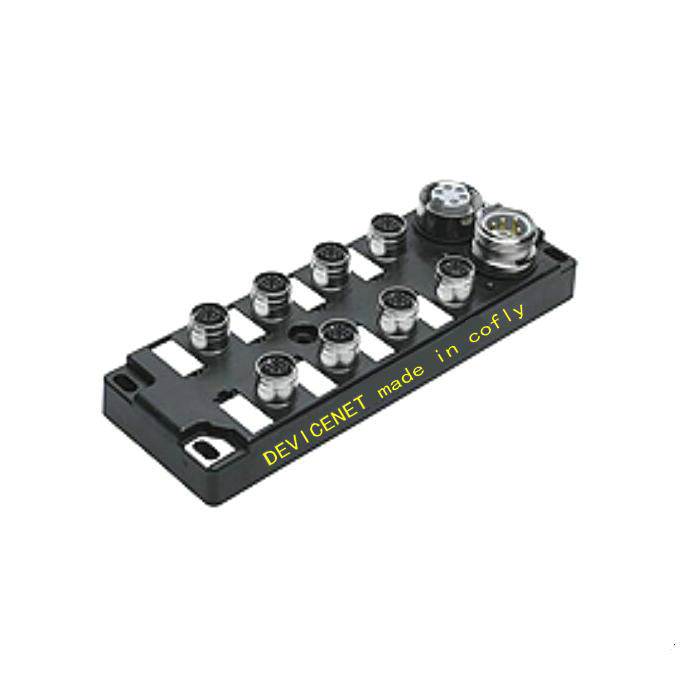

• 上行总线接口：一般是1~2个M12接口（D编码或X编码），用来连接Profinet、EtherNet/IP、EtherCAT这类工业以太网。部分老一点的总线，比如PROFIBUS DP，则用B编码接口。这个口是分线盒与PLC之间的“嘴巴和耳朵”。

• 主控单元：里面是一颗MCU（微控制器），跑着对应的总线协议栈。它负责解析PLC下发的指令，也负责采集各端口设备的状态。你要是用过IO-Link主站，原理类似。

• I/O接口电路：通常是8个M12 A编码接口，专门用来就近插传感器、接近开关、光电开关或者电磁阀。这里还有输入信号滤波、输出驱动MOSFET等电路，保证信号干净、驱动可靠。

• 电源管理：通过专门的M12 L编码或T编码电源口给模块和外部设备供电。重要的是，内部带短路和过载保护，不会因为一个传感器短路把整个模块干趴下。

• 状态指示灯：每个端口旁边都有LED。电源通不通、信号有没有、端口有没有短路，一看LED颜色和闪烁就知道，现场排查故障非常方便。

三、工作流程：信号怎么来，指令怎么去

上行：设备 → PLC

举个例子：一个接近开关检测到工件到位，输出24V信号。这个信号从M12端口进入分线盒，经过输入电路处理后，MCU读到这个状态变化，立即把它封装成一个标准总线报文（比如Profinet帧），通过上行接口发回PLC。PLC那边看到的就是“某某点位的传感器ON了”。

下行：PLC → 设备

反过来，PLC判断需要打开一个电磁阀，它会生成一条输出指令，通过总线发到对应站地址的分线盒。MCU解析后，驱动对应M12端口的输出电路，把24V电源送到电磁阀线圈上。阀门动作完成。

顺便提一句网络供电：像DeviceNet这种总线，支持直接从总线上取电给功耗不大的设备供电，省掉一个外部电源线，对于机台上空间紧张的场景非常实用。

四、常见类型与协议选择

市面上的总线分线盒，按协议分主要有这几类：

• 工业以太网型：Profinet、EtherNet/IP、EtherCAT，实时性强，适合高速产线。

• 传统现场总线型：PROFIBUS DP、DeviceNet、CANopen，很多老设备还在用，稳定可靠。

• IO-Link型：这是近年来非常流行的点对点通信技术，基于标准三线制传感器线缆，既能传开关量，也能传参数和诊断数据，灵活性很高。

按设备“智商”高低，又分主动式（智能型） 和被动式（无源型）。前者带MCU和诊断，可以告诉你哪一路短路了、哪一路断线了；后者就是个纯物理分配，不用配置，插上就能用，适合简单扩展。

五、用了它到底有什么好处？

说几个实际项目中最直观的感受：

1. 省线、省工
   8个传感器信号以前要拉8根线回控制柜，现在一根总线电缆就搞定。汽车生产线上的案例，用上IO-Link分线盒后，一下子省了几十芯的多芯电缆，安装工时也大幅下降。

2. 故障率低
   接线点少了，出问题的概率自然就低了。每个传感器就近插到分线盒上，线缆短、干净，不像以前在柜子里密密麻麻一排端子排，查个线都头疼。

3. 控制柜更小
   分线盒直接装在设备旁边或防护等级高的现场（IP67/IP69K），不需要把大量端子排塞进控制柜。控制柜体积可以明显缩小，或空出空间放别的元件。

4. 远程诊断
   智能型模块能告诉你“第3路传感器断线了”或者“第5路输出短路”。这个信息直接传到PLC或上位机，维护人员不用拿万用表挨个点去戳，直接带对配件去现场更换就行。

5. 不娇气
   IP67防护等级是标配，油污、水汽、粉尘环境直接裸露安装，不用再加外箱。

六、哪些地方用得多？

• 汽车总装线：机器人、PLC、气缸、电磁阀，大量使用Profinet或DeviceNet分线盒，信号密集、布线空间紧张的地方，基本少不了它。

• 智能仓储与AGV：货架传感器、地标传感器、充电站状态检测，用分线盒集中信号，减轻主控负担。

• 包装与印刷设备：工位多、协同要求高，总线分线盒让每一段都能独立采集信号、接收指令，大大提高调试和维护效率。

七、选型时看准这几点

真要选型，别光看价格，重点盯住下面几条：

• 协议匹配：你PLC是Profinet还是EtherCAT？是DeviceNet还是IO-Link master？必须对得上。

• 端口数量与极性：4口、8口还是16口？PNP还是NPN？别买回来信号逻辑反了。

• 防护等级：一般现场选IP67，环境恶劣可以上IP69K。

• 工作温度：有些项目在冷库或高温车间，宽温型（-40℃~70℃）才扛得住。

• 诊断深度：是否需要精确到每个端口的短路/断路报警？预算允许的话，带诊断功能的会省很多售后时间。

结语

总线模块和分线盒，看起来是个小器件，但在现代工业自动化现场，它几乎是标配。理解它的工作原理——从“一进多出”的信号分配，到总线协议的处理与转换，再到现场诊断与防护——对电气设计、调试和维修都有直接帮助。希望这篇结合原理图的说明，能让你在实际项目中少走弯路，选对产品、用对地方。
