在工业自动化现场，电气设备面临的环境挑战多种多样：粉尘、水雾、油污、振动、温度变化。对于布置在设备侧或户外区域的信号分配设备——M12分线盒而言，防护等级直接决定了其长期运行的可靠性。IP67作为国际电工委员会（IEC）规定的防护等级标准之一，在工业连接器领域被广泛采用。本文从技术角度解析IP67 M12分线盒的核心功能、关键参数、应用场景及选型要点。
根据IEC 60529标准，IP（Ingress Protection）防护等级由两位数字组成。第一位数字6代表完全防尘——直径50mm以下的灰尘颗粒无法进入壳体内部，且壳体内部无有害灰尘沉积。第二位数字7代表防短时浸水——壳体在标准试验条件下（水下1米，浸泡30分钟）内部不会进水。
对于M12分线盒而言，达到IP67意味着其外壳、密封圈、电缆引入装置、M12接口等所有可能进水的部位均经过密封设计。具体包括：上下盖之间采用硅胶密封圈压缩密封；每个M12插座根部有O型圈，插头拧紧后前端压紧O型圈形成密封；电缆出线处采用注塑一体成型或螺纹格兰头加密封圈结构。任何一个环节的密封失效，都会导致整体防护等级丧失。

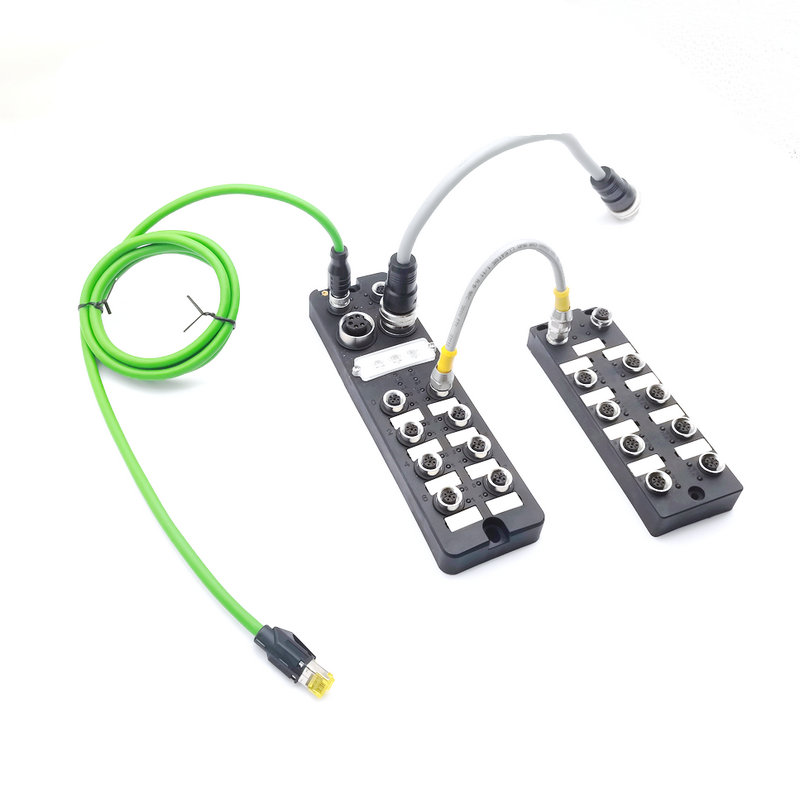

IP67 M12分线盒的本质是信号汇集节点。其基本架构包含一个总线输入端口和多个（通常4-12个）输出端口。输入端口连接主电缆（接PLC或总线耦合器），输出端口通过M12插头就近连接传感器、接近开关、光电开关或电磁阀。
内部电路将主电缆的电源（24V+、0V）和信号线分别并联至各个输出端口。当传感器触发时，其输出信号通过分线盒内部线路到达输入端口，再经总线电缆上传至控制系统。这种一进多出的结构实现了以下效果：
减少干线电缆：将多根传感器电缆合并为一根总线电缆，降低线缆成本和桥架占用。
简化现场布线：传感器只需短电缆接入附近分线盒，避免长距离走线。
提高可维护性：每个输出口配备LED指示灯，信号状态一目了然，故障定位速度快。
| 参数类别 | 具体指标 |
|---|---|
| 接口规格 | M12×1螺纹，符合IEC 61076-2-101 |
| 输出端口数 | 4口、6口、8口、10口、12口（一进多出） |
| 信号类型 | PNP、NPN、PNP/NPN通用 |
| 总额定电流 | 8A - 12A（DC 24V） |
| 单口额定电流 | ≥2A（部分型号4A） |
| 额定电压 | 24V DC |
| 接触电阻 | ≤5mΩ |
| 绝缘电阻 | ≥1000MΩ |
| 防护等级 | IP67（标准）；可选IP68、IP69K |
| 外壳材质 | 工程塑料 / 铸铝合金 / 不锈钢 |

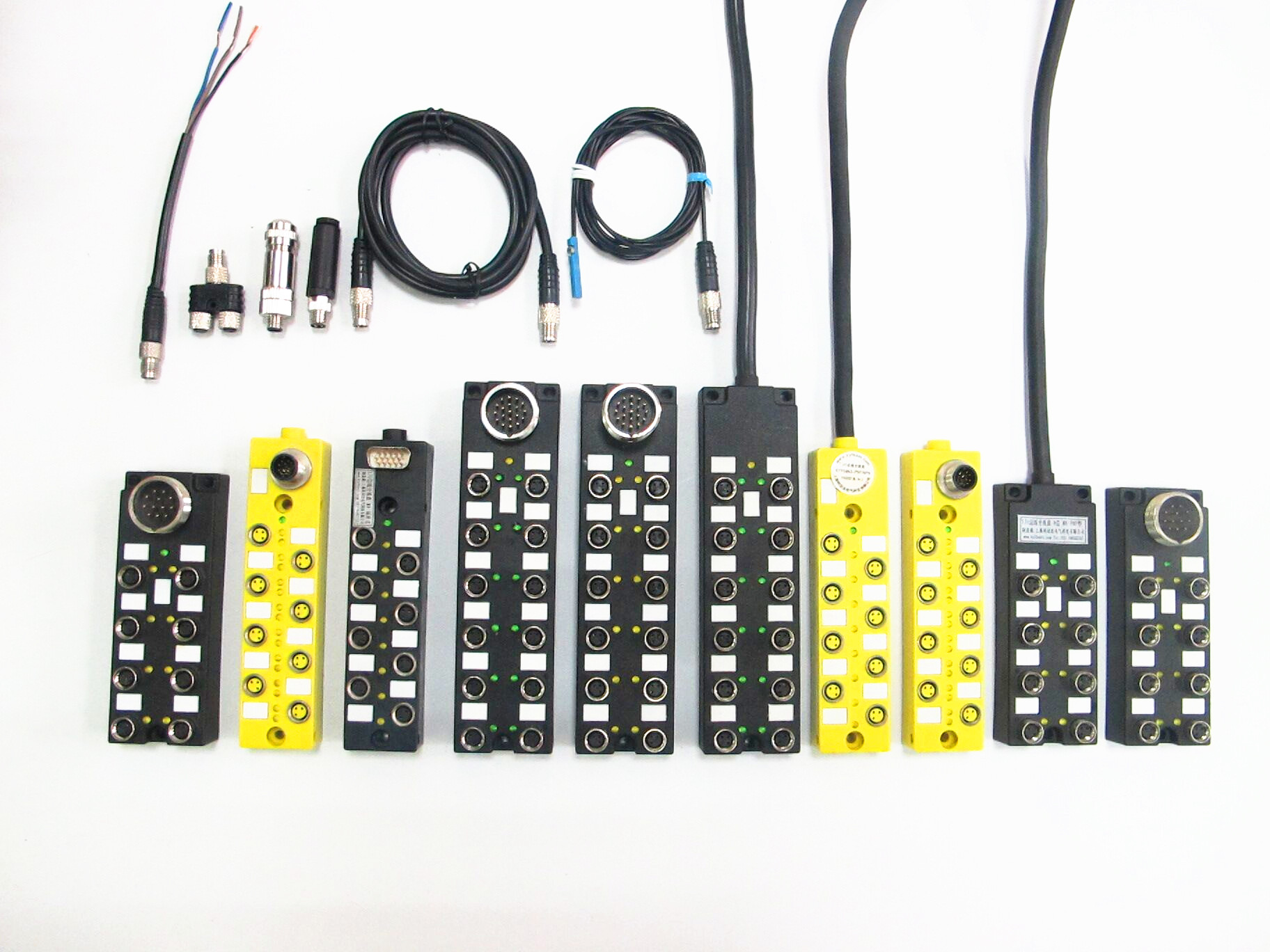

| 出线方式 | 直出线式（一体注塑）/ 分体插座式（M12总线插座） |
| 工作温度 | -25℃ ~ +85℃（常规）；-40℃ ~ +100℃（宽温） |
| 状态指示 | 每路输出独立LED + 主电源LED |
| 密封材质 | 硅橡胶（耐油、耐老化） |
场景1：汽车焊装生产线
环境特点：焊接飞溅、油污、振动、电磁干扰。
设备需求：每个工位6-8个传感器（工件到位、夹具状态、安全门等）。
解决方案：采用铸铝合金外壳IP67 M12分线盒（8口），配合金属格兰头和屏蔽电缆，壳体接地。IP67防护抵御油污和水汽，金属壳体提供电磁屏蔽。
效益：线缆减少60%，故障率降低，LED指示灯帮助快速定位。
场景2：物流分拣输送线
环境特点：长距离、沿线传感器密集、定期水冲洗。
设备需求：每30-50米一段，每段6-8个光电开关。
解决方案：分段布置IP67塑料外壳分线盒（8口），直出线式，总线电缆分段回传。IP67等级应对冲洗时的水溅。
效益：干线电缆减少70%，走线规整，维护时可通过指示灯判断故障段。
场景3：食品饮料包装设备
环境特点：频繁高压水洗、高温蒸汽、酸碱清洁剂。
设备需求：设备本体传感器集中。
解决方案：选用IP69K（高于IP67）不锈钢外壳分线盒，配合PUR耐油耐温电缆和IP69K格兰头。密封圈采用耐高温硅胶。
效益：长期水洗无进水，耐腐蚀，使用寿命长。
场景4：户外智能设备（充电桩、港口机械）
环境特点：日晒雨淋、温差大、可能积水。
设备需求：传感器信号集中。
解决方案：IP68（长期浸水）等级分线盒，不锈钢或铸铝外壳，宽温型-40℃~100℃。电缆引入采用双重密封。
效益：适应恶劣天气和临时积水，可靠性高。
防护等级选择：室内干燥环境IP54或IP65即可；潮湿多尘、有溅水的现场选IP67；可能积水或长期户外选IP68；高压水枪冲洗选IP69K。不必过度选型，高等级成本更高。
信号类型匹配：确认PLC输入模块为PNP还是NPN。PNP输出高电平，NPN输出低电平。若不确定或现场混合，选用PNP/NPN通用型分线盒。
电流核算：总负载电流 = 各输出口负载电流之和。接近开关一般≤50mA，电磁阀0.3-1A不等。总额定电流8-12A，8个0.5A电磁阀总电流4A，安全。若超过，需选高电流型号或分散负载。
出线方式：直出线式防水更好，但线长固定，需提前测量距离。分体插座式灵活，但多一个总线连接点，需确保总线插头也达IP67并拧紧。
密封完整性：安装后每个M12插头必须拧至螺纹尽头，未用输出口盖防尘帽。电缆格兰头按扭矩拧紧。密封圈每2-3年检查更换，防止老化失效。
接地（金属外壳）：金属外壳分线盒设有专用接地端子，应可靠连接系统接地，以实现电磁屏蔽和静电泄放。
IP67 M12分线盒是工业现场中兼具信号集中分配与高防护能力的标准设备。其核心技术在于一进多出的并联电路结构和围绕IP67等级设计的密封系统。选型时需要根据实际应用环境确定防护等级、端口数量、信号类型、电流容量及外壳材质，并严格按照密封要求进行安装与维护。在汽车制造、物流输送、食品包装、户外设备等需要防潮防尘的场景中，IP67 M12分线盒提供了可靠且经济的解决方案。
