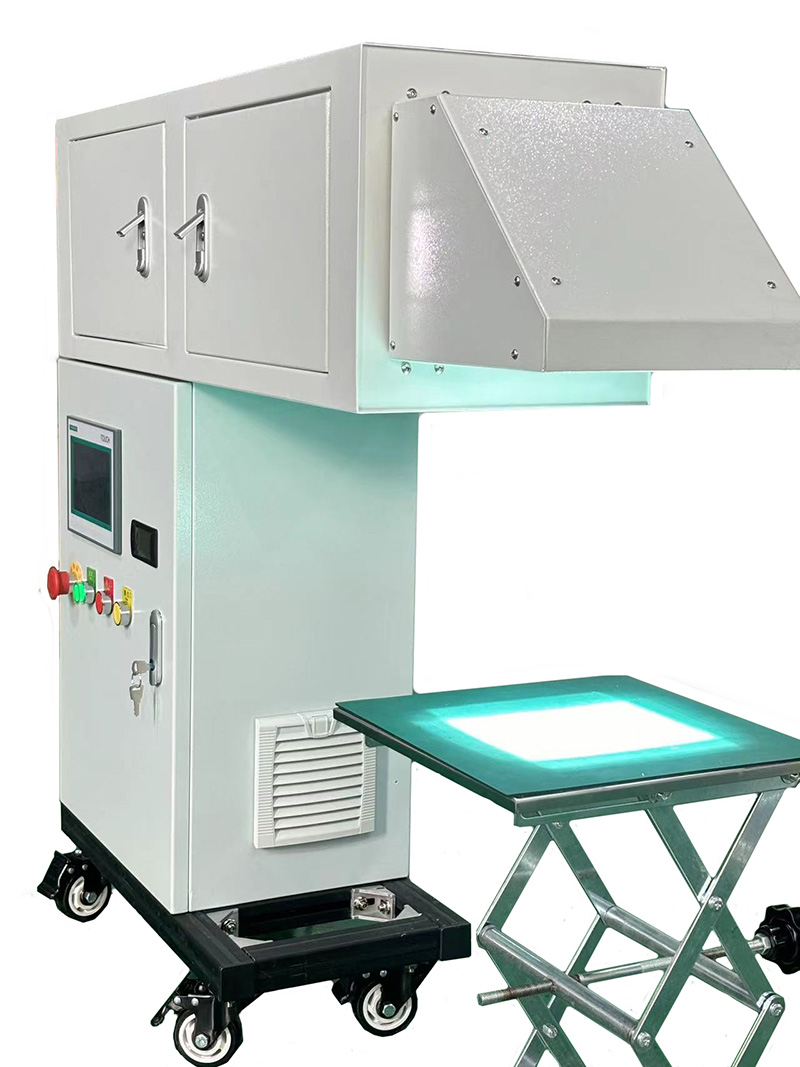

高平行太阳光模拟器——把光束做出“刀切”一样的平行度

高平行太阳光模拟器，核心卖点就一个：光束平行度。普通太阳光模拟器准直半角大概在5度左右，高平行太阳光模拟器要把这个角度压到2.5度以内，部分定制需求甚至要求更小。这个参数的提升不是换个镜头那么简单，背后涉及整个匀场光学系统的重新设计。


为什么要追求高平行

太阳光模拟器的光束如果不平行，大量斜射光打在电池片上，会导致IV曲线失真。常规PERC电池对这个不那么敏感，但HJT异质结、TopCon、钙钛矿叠层这些高效电池的膜层结构复杂，入射角度一变，短路电流和填充因子测量值就会偏高。产线上功率标定虚高，货发到客户那里一复测就露馅。第三方认证检测和前沿科研发表更是对数据准确性有极高要求，高平行太阳光模拟器在这些场景下正从选配变成标配。

平行度提升的技术难点

要把准直半角从5度压到2.5度甚至更低，同时还得保持辐照不均匀度≤2%和时间不稳定性A级，三个指标互相制约，难度成倍增加。匀场系统需要在光源光束发散角和目标准直角之间找到平衡。科迎法电气采用双复眼透镜加准直镜组的复合光学方案。复眼透镜先把光源光束分割成大量子光束，每路子光束独立匀化，然后经过专门设计的准直镜组将发散角收窄。复眼透镜的面型精度、准直镜组的曲率设计、两者之间的装配公差，任何一环差一点，均匀度或准直角就会有一个不达标。我们的光学团队对每台高平行太阳光模拟器都做全区域采点验证，准直半角用光束分析仪实测，数据写进出厂报告。

光源方案的选择

高平行太阳光模拟器的光源可以用氙灯也可以用LED。氙灯连续光谱自然覆盖300-1200nm，配合滤光片组可到A+级光谱匹配，适合认证检测和前沿研发，灯泡约800小时更换。LED方案灯珠约30000小时免换，低压驱动安全性高，多波段拼接光谱也能做到A+级匹配，适合产线长期连续运行。两种方案都能实现高平行输出，具体选哪种看客户的测试对象和维护偏好。

应用场景

高平行太阳光模拟器主要用在三个方向。第一是高效光伏电池的研发和产线功率标定，HJT、TopCon、钙钛矿叠层组件测试必备。第二是第三方检测认证机构，IEC 61215和IEC 61853等标准对测试光源条件有隐含的准直性要求，高平行设备是保证测试权威性的硬件基础。第三是某些精密光学实验，需要高度平行的模拟太阳光作为入射光源。

科迎法电气做高平行太阳光模拟器，匀场自研、软件自研，设备内置中控机运行Vmax软件，IV参数一键输出。售后12小时响应、24小时上门，全生命周期维护保养。公司2004年成立，国家级高新技术企业、专精特新企业。有高平行太阳光模拟器需求的朋友，欢迎带样品来松江工厂实测对比光束平行度带来的数据差异。
