煤矿井下防爆连接全方案：解读科迎法矿用连接器的三大硬核能力

在煤矿井下，甲烷与煤尘构成的爆炸性环境对电气连接提出了极高要求。普通工业连接器一旦产生电火花，后果不堪设想。矿用连接器通过隔爆外壳或本质安全电路，从根本上消除了引燃风险。


防爆技术名词与核心功能

隔爆型（Ex d I）
外壳采用高强度铸钢或不锈钢，结合面留有精密加工的隔爆间隙。当内部电弧或火花点燃可燃气体时，火焰在穿过间隙过程中被冷却至安全温度，无法引爆外部瓦斯。这种结构适用于动力电缆连接，额定电压可达10kV，额定电流最大500A。

本质安全型（Ex ib I）
从电路设计入手，将电压限制在60V以下、电流限制在4A以内，即使发生短路也不会产生足以点燃甲烷的电火花。适用于传感器、电磁阀控制等信号传输场景。

钢丝编织橡胶护套
在橡胶护套内嵌钢丝编织层，抗拉强度高、弯曲半径小，且具备阻燃特性。能承受井下频繁移动和机械冲击。

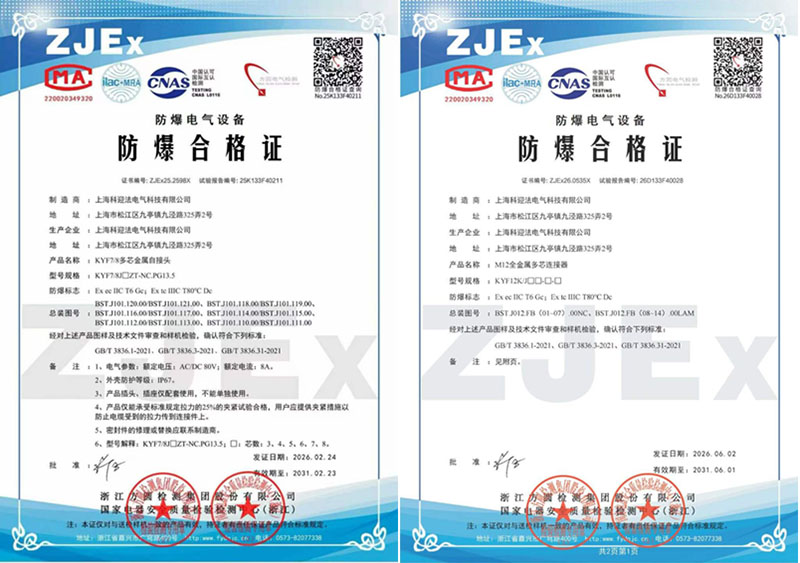

MA安标认证
煤矿安全标志，连接器需取得MA证书才能在井下使用。证书编号可在安标国家矿用产品安全标志中心官网查询。

关键参数与服务范围

信号/本安类连接器（适配液压支架电液控系统）

高压动力类连接器（适配移动变电站与采掘设备）

非标定制服务

• 电缆长度：0.5米、1米、2米、5米或任意定制

• 芯数非标：超出常规范围的排布

• 护套材质：耐低温、耐油、阻燃等级可选

• 端接方式：焊接、螺丝压紧、预制注塑

• 尾部处理：热缩管、金属尾夹、RJ45集成

应用场景与解决方案

场景一：综采工作面液压支架电液控制系统
液压支架通过电液控实现自动跟机移架。科迎法LCYVB‑4钢丝编织橡胶护套连接器安装在支架结构上，一端连接本安型控制器，另一端连接电磁阀驱动板。信号传输稳定，插头可350°旋转，便于狭小空间安装。电缆长度根据支架间距定制，无需现场接线。

场景二：井下高压配电与移动变电站连接
从采区变电所到移动变电站再到采煤机、刮板输送机，6kV/10kV高压链路需要可靠的隔爆连接器。科迎法KYF‑DY系列采用三导电杆直插结构，无需工具即可完成耦合。电缆引入后需灌注环氧树脂冷浇注剂，固化后确保绝缘密封。

场景三：本安通讯与传感器网络
井下人员定位、环境监测、语音通讯等系统广泛使用M12接口的本安连接器。科迎法本安型连接器支持Profibus、CANopen、EtherCAT等协议，镀金接触件保障低衰减信号传输。

场景四：采掘工作面机电设备软连接
采煤机、转载机等设备在移动中振动剧烈。钢丝编织橡胶护套连接器具有较好的伸缩性和抗剪切强度，弯曲半径小，可在高震动频繁移动的工况中长期使用。
