车间里用M12连接器的人不少，但你要随便拉一个电工问“公头母头啥区别”，能干脆利落答上来的人还真不多。有人说公头就是带针的那个，有人说公头是拧螺丝那头——这些说法都对了一半。今天把这俩东西从头到尾捋一遍，听完再也不会买错。

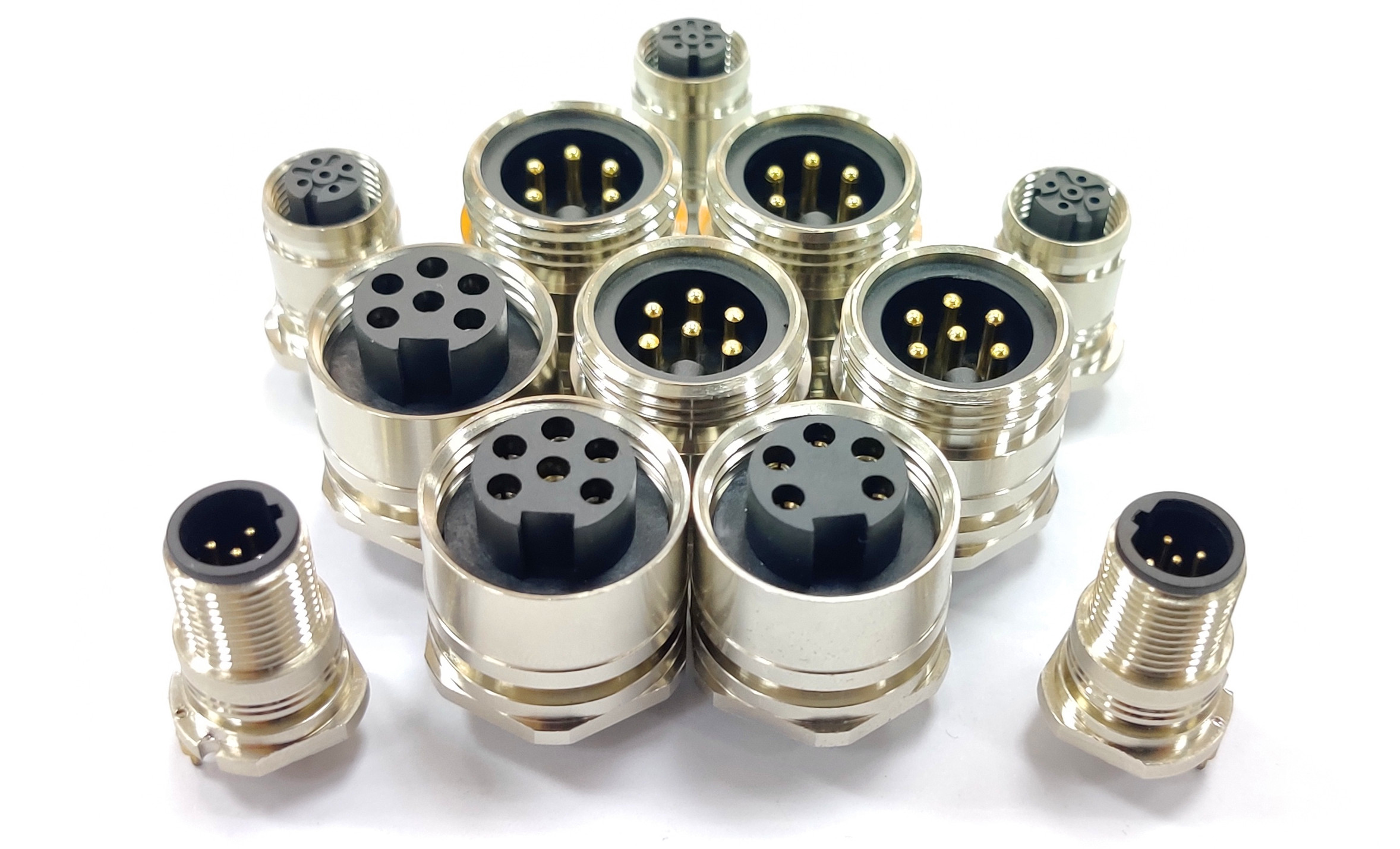

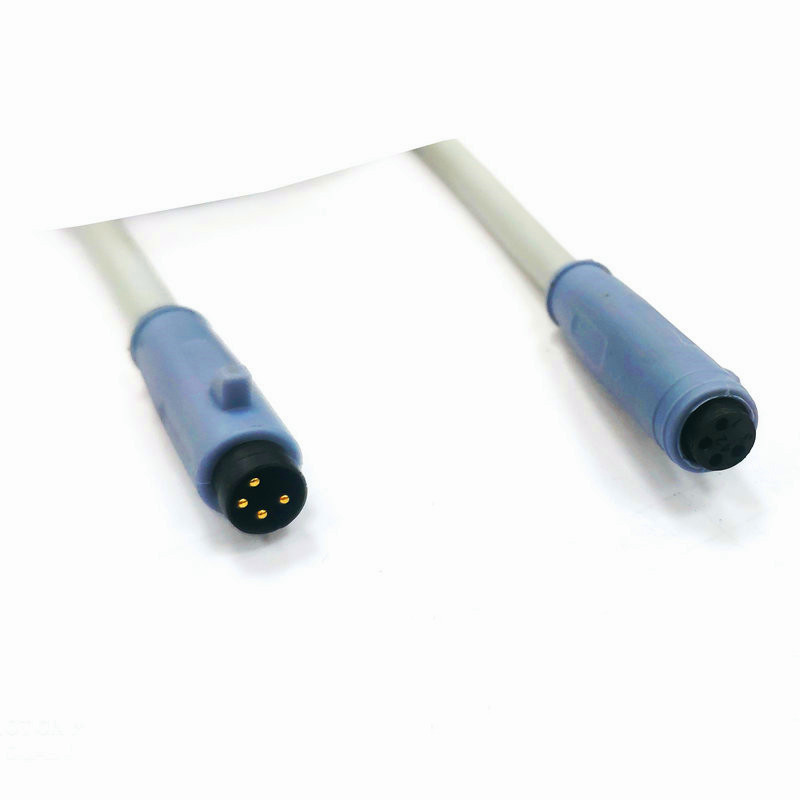

拿一个M12插头拧开来看，里面要么是一根根凸出来的金属棒，要么是一个个凹进去的孔洞。凸出来的是针，叫公头，英文叫Plug；凹进去的是孔，叫母头，英文叫Socket。针和孔怼在一起，电路就通了。
公头母头必须成对出现。你买了一个公头，就得配一个母头才能用。公头对公头插不上，母头对母头也插不上，除非你用专门的转接耦合器，但那属于特殊情况。
公头连接器的活儿：在线缆末端待着
公头连接器通常被安置在电缆的末端，那些需要跟随设备或现场布线而移动的部分，比如传感器的引出线、机器人本体上的信号线、临时搭建的测试电缆，末端基本都是公头。它的使命就是反复插拔，坏了就换，所以设计上怎么方便怎么来。
科迎法M12公头连接器有直头和弯头两种出线方向。现场接线可以选螺丝压紧式的，电工剥了线往里一捅、螺丝一拧就行，不用动烙铁；如果要求抗振更好或者芯数比较多，就选焊接式，焊完比螺丝压得更牢。

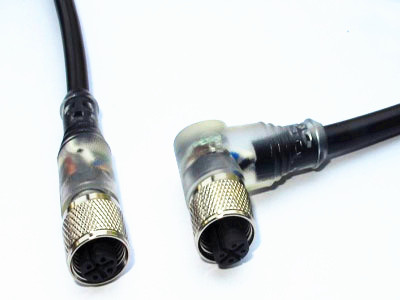

母头连接器的活儿：在设备面板上蹲着
母头连接器通常被固定在设备外壳、控制柜门板或者PLC模块的面板上，它在那个位置不动，专门等公头来插。母头的外壳上自带法兰盘、锁紧螺母和密封垫圈，往面板上一拧就固定住了，轻易不拆。
M12母头连接器有扁法兰和六方法兰两种。扁法兰装在面板背面，外面只露个螺纹口，美观；六方法兰装在面板正面，适合板前操作。出线方式有三种：焊线式（自己焊）、焊板式（焊电路板）、带线式（厂家预装好电缆，长度你定）。
这是选型时最容易出错的地方。
编码不一致，插不进。 M12连接器的外壳上有不同形状的防呆键位，A型是一种角度，B型是另一种，D型、X型又不一样。公头和母头的编码必须相同，否则键位对不上，强行拧会损坏外壳。编码决定了用途：A编码用于常规传感器和执行器信号，B编码用于Profibus现场总线，D编码用于Profinet工业以太网，X编码对应千兆以太网，S编码用于交流电源回路。
芯数不一致，也用不了。 公头里有多少根针，母头里就必须有多少个孔。4芯的公头插不进5芯的母座，多出来的那根针没地方去。
同一规格的公头和母头，电气参数完全一样，不因性别而异。以最常见的4芯A编码为例：额定电流4安培，额定电压250伏，接触电阻不大于8毫欧，绝缘电阻不低于500兆欧。插合锁紧之后的防护等级是IP67，短时间泡水没问题，工作温度-25℃到85℃。
母头因为多了一套面板固定结构（法兰盘、螺母、密封垫），制造成本通常比公头高一些，但电气性能没有差别。
公头现场接线有两种方式：
螺丝压紧式：适用于2到8芯。把剥好的线芯直接插进端子孔，拧紧螺丝就行了。现场维修最快，不用烙铁、不用焊锡。缺点是振动环境下螺丝有可能松，最好打一点螺纹胶。
焊接式：所有芯数通用，但12芯和17芯因为针脚太密，只能焊接。焊杯深度合适，焊点饱满的话，抗振性能比螺丝压紧式好，适合预制线束。
母头出线有三种方式：
焊线式：母头屁股后面带焊杯，自己焊导线。
焊板式：接触件尾部是圆柱针，直接插进PCB板孔里焊接，适合模块内部集成。
带线式：厂家把电缆焊好、注塑好寄过来，现场直接装面板就行，省事。
判断方法很直接：
线缆末端要插拔的，用公头。
设备面板上要固定接口的，用母头。
传感器本身自带引线的，通常配A编码公头线束。
PLC或者I/O模块上的接口，通常是面板安装型母座。
硬要反过来用——公头装面板、母头在线缆上——也不是绝对不行，但面板上凸出来的针容易被撞弯，线缆端的母头也不如公头好抓握。按常规来，别跟自己过不去。

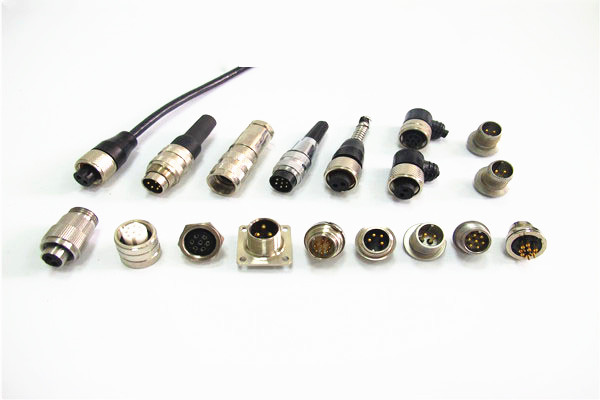

M12公头连接器：直头和弯头都有，芯数从2芯到17芯，A、B、D、X、S编码全支持，接线方式螺丝压紧和焊接任选，外壳有普通塑料和全金属屏蔽两种。
M12母头连接器：扁法兰和六方法兰都有，安装螺纹除了M12本身，还可以选PG9、M16×1.5、NPT等规格。带线、不带线、焊线、焊板四种出线方式都做。
公头和母头分开买也行，成套配对买也行。需要样品直接联系，发几个过去上手试试，比看资料更直观。
