很多人一开口就要“屏蔽型”，好像不屏蔽就不专业。其实多数传感器、电磁阀、普通开关信号，根本不需要屏蔽。用非屏蔽M12连接器，省钱、好接、毛病少。今天聊聊这东西到底适合哪儿，怎么选不踩坑。

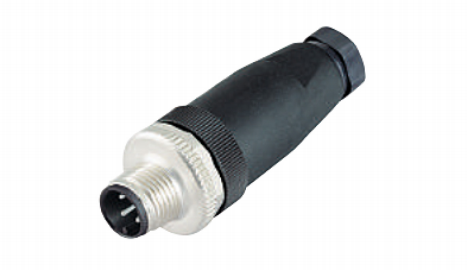

非屏蔽M12连接器，壳体是工程塑料的，没有金属外壳，也没有内部屏蔽环。它的任务很单纯：把传感器或执行器的信号和电源从A点送到B点。螺纹锁紧、防水IP67、接线方便，这些和屏蔽型一样。区别就是不怕干扰的地方用它，便宜。
内部结构：插针镀金，2到17芯，额定电流4A到1A（看芯数）。尾部有电缆密封套，现场拧螺丝或焊接都行。
拿最常见的4芯A编码举例：额定电压250V，额定电流4A，耐压2500V，接触电阻8mΩ以下，绝缘电阻500MΩ以上。工作温度-25℃到85℃，北方户外可以选-40℃版本。防护IP67，淋水半小时没事。机械插拔寿命500次，够用。
非屏蔽和屏蔽的外形尺寸完全一样，螺纹都是M12×1。所以如果你现场没有变频器、焊机之类的强干扰源，直接买非屏蔽的，能省30%成本。
1. 普通光电开关、接近开关
汽车焊装线上，检测工件到位的光电开关。信号是24V开关量，几米长线，附近没有大功率设备。科迎法非屏蔽M12 4芯，螺丝压紧式，电工现场剥线一拧，完事。用三年没坏。
2. 电磁阀控制
气动系统里，PLC输出驱动电磁阀。电磁阀本身就是个线圈，有点干扰也无所谓。用非屏蔽M12 3芯，便宜。而且阀岛上通常是塑料插座，屏蔽接了也白接。
3. 干接点信号
比如按钮、行程开关、继电器触点。这种信号要么通要么断，抗干扰能力天然强。用屏蔽型纯属浪费。
4. 短距离模拟量（4-20mA）
如果传感器和PLC之间距离不到10米，而且电缆不经过变频器旁边，非屏蔽也可以用。4-20mA是电流环，抗干扰比电压型好。但超过20米或有明显干扰源，还是老实上屏蔽。
变频器电机电缆在同一线槽里
信号是热电偶、0-10V电压
Profinet、EtherCAT等高速通信（必须用屏蔽）
现场有对讲机、手机基站等射频源
以上任何一种，别省那点钱，直接上全金属屏蔽型。
1. 剥线长度
非屏蔽M12螺丝压紧式，剥线6mm左右。外壳上刻着刻度，照着剥。插到底再拧螺丝，感觉有点阻力就行，别往死拧，容易把线芯压断。
2. 密封圈别弄丢
IP67全靠O型圈。安装前看一眼圈在不在，有没有歪。拧螺纹时手拧到头再扳手带90°。

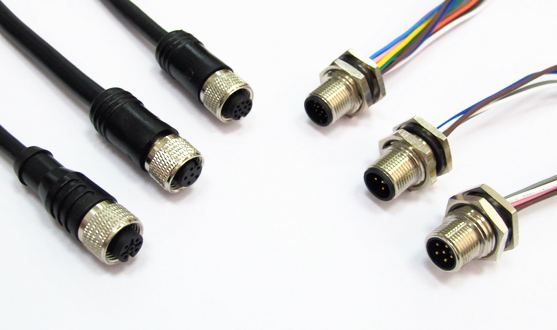

非屏蔽M12直头、弯头都有，2-17芯现货。可以单独买插头自己接，也可以让我们做预制线束——你指定长度、电缆型号，我们给你焊好、注塑好，现场开箱即用。质保一年，有问题直接换。
