有些现场故障很奇怪：传感器没坏，线没断，PLC程序也没问题，但信号就是不稳定——时而正常，时而乱跳，毫无规律。维修工最怕这种故障，因为找不到明确的原因。
很多时候，原因不在设备本身，而在看不见摸不着的电磁场里。变频器启动、焊机引弧、大电机运转，都会向外辐射电磁能量。普通分线盒的塑料外壳对电磁波没有阻挡作用，干扰直接穿透壳体，在内部信号线上感应出杂散电流，导致传感器信号失真或误触发。

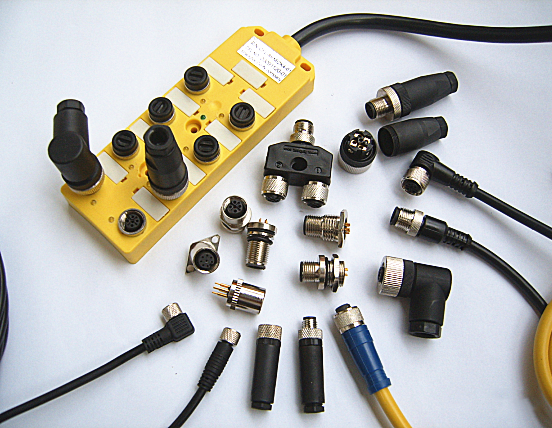

带屏蔽的M12分线盒，就是为解决这个问题而设计的。
电磁屏蔽的原理其实不复杂：用导电材料把敏感区域包裹起来，形成一个法拉第笼。外部电磁场到达屏蔽层时，会在屏蔽层表面产生感应电流，这个电流通过接地线被导入大地，不会穿透到内部。
屏蔽效果用屏蔽衰减（Shielding Effectiveness）来衡量，单位是分贝（dB）。数值越高，屏蔽越好。工业级屏蔽分线盒通常能做到80dB以上的衰减，意味着干扰信号被削弱到原来的万分之一以下。
要达到这个效果，需要满足三个条件：
屏蔽层是连续的，没有缺口或缝隙
屏蔽层可靠接地，阻抗足够低
整个信号链路（分线盒、电缆、插头）都是屏蔽的
任何一个环节断了，屏蔽就失效了。

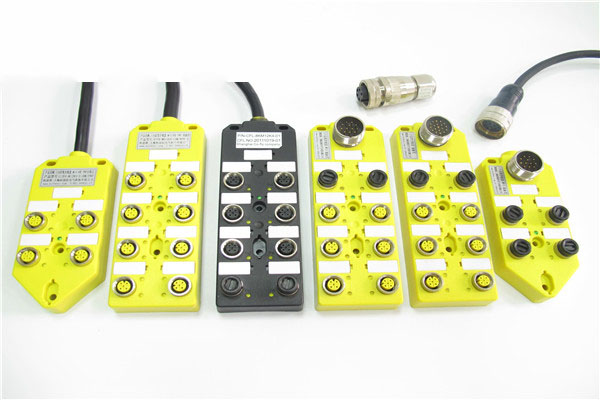

全金属外壳型
分线盒壳体采用铸铝合金，整个外壳就是一个屏蔽体。优点是屏蔽效果好、机械强度高、散热好。缺点是重量大、成本高。
金属外壳分线盒的接地方式是通过壳体上的专用接地螺栓，用铜辫子或黄绿线连接到系统地。接地电阻应小于0.1Ω。
塑料外壳内嵌屏蔽层型
壳体是塑料的，但内部有一层金属箔或金属编织网，通过导线引出接地。优点是轻便、成本低于金属壳。缺点是屏蔽效果略逊于金属壳，且内嵌屏蔽层容易在装配过程中受损。
电缆屏蔽+插头屏蔽型
分线盒本身不一定是金属的，但总线电缆是屏蔽电缆，M12插头是屏蔽型插头，整体链路形成连续屏蔽。这种方式适合已经在用屏蔽电缆的现场，只需更换分线盒的进线方式和插头即可。
屏蔽分线盒比普通分线盒贵，而且在不需要屏蔽的场合用了反而增加成本。以下几种情况不需要屏蔽：
现场没有大功率变频器、焊机、电机等强干扰源
传感器信号是开关量（通断信号），抗干扰能力本身较强
信号线缆长度很短（小于3米），感应干扰的能量有限
以下几种情况强烈建议用屏蔽：
有变频器、伺服驱动器、中频焊机、高频加热设备
传输模拟量信号（4-20mA、0-10V），信号幅值小，容易被干扰淹没
走Profinet、EtherCAT等高速总线，信号频率高，对干扰敏感
传感器电缆长度超过10米，长线更容易感应干扰
确认接地条件
屏蔽分线盒必须有可靠的接地。没有接地，屏蔽层就是悬浮的金属片，不仅不挡干扰，还可能因为感应电荷积累产生二次干扰。选型前确认现场是否有符合要求的接地线。
确认屏蔽连续性
分线盒屏蔽了，配套的M12插头也要是屏蔽型的（金属外壳），总线电缆也要是屏蔽电缆（带金属编织网或铝箔）。三者缺一不可。
如果只换了分线盒，插头和电缆还是非屏蔽的，干扰会从插头和电缆处进入，屏蔽等于白做。
确认屏蔽效果等级
一般工业场景80dB衰减足够。高干扰环境（如大型变频器群、中频焊机群）可能需要更高等级。可以询问供应商是否有第三方EMC测试报告。
金属外壳 vs 塑料内嵌
| 对比项 | 金属外壳型 | 塑料内嵌屏蔽型 |
|---|---|---|
| 屏蔽效果 | 优 | 良 |
| 机械强度 | 高 | 一般 |
| 重量 | 重 | 轻 |
| 成本 | 高 | 中 |
| 适用场景 | 振动、冲击、高干扰 | 一般干扰、轻量化要求 |
接地线尽量短
屏蔽层的接地线长度越短，高频干扰的泄放效果越好。理想情况下，接地线长度不超过30厘米。过长的接地线在高频下会呈现较大的感抗，阻碍干扰电流泄放。
单端接地
信号电缆的屏蔽层通常在分线盒这一端接地，在传感器那一端悬空。两端都接地可能形成地环路，地环路电流反而会在屏蔽层上产生干扰。特殊情况（如长距离传输）可能需要两端接地，需根据具体EMC要求确定。
与动力电缆保持距离
屏蔽线缆虽然能挡干扰，但跟大电流动力电缆紧挨着走几十米，感应电压仍然可能超过屏蔽能力。建议屏蔽信号线与动力电缆保持至少20厘米的距离，交叉时垂直通过。
定期检查接地
振动环境可能导致接地螺丝松动。定期检查接地端子的紧固状态，确保接地电阻稳定。
带屏蔽M12分线盒解决的是电磁干扰导致的信号不稳定问题。它通过金属外壳或内嵌屏蔽层，将外部干扰导入大地，保护内部信号不受影响。
选型时确认三个关键点：现场有没有强干扰源、有没有可靠接地、配套的插头和电缆是否也带屏蔽。安装时注意接地线尽量短、单端接地、与动力电缆保持距离。
在变频器、焊机、大电机密集的车间，带屏蔽分线盒不是选项，是必需品。
