用过M12圆形连接器的人都有体会：这东西看起来结构简单，螺纹一拧就通，但现场出问题的时候，往往都是些不起眼的小细节。搞维修十几年，见过太多因为连接器问题导致的停机。今天不说参数表，聊三个最常见的现场坑，以及科迎法怎么帮你避开。
M12圆形连接器现场自接型，需要自己剥线、接线。不同厂家使用的线缆颜色顺序不统一，有的按棕黑白蓝，有的是棕白蓝黑。图纸上写的是A，实际线颜色是B，接错了信号就乱了。
科迎法的做法是：每批M12连接器出货时，附带一张芯线颜色对应表，明确标出1号针接什么颜色、2号针接什么颜色。另外在插头外壳上激光刻印针脚编号，剥线的时候对照着看，不用翻图纸。
很多人觉得螺丝越紧越好，实际上M12连接器的螺丝压紧结构，拧过头会把线芯压扁甚至压断。正确的手感是：螺丝刀拧到感觉明显阻力后，再转半圈到一圈就够了。
科迎法M12连接器的螺丝压紧结构采用铜合金端子，螺纹精度高，扭矩范围有明确工艺标准。出厂前每批次抽测压紧力，确保既压得牢又不会伤线。
M12弯头连接器有固定的出线方向，有些设备安装孔位限制，弯头朝向需要特定角度。标准品弯头出线方向是固定的，买回来发现朝上不对，要朝下。
科迎法M12弯头连接器支持出线方向定制，可根据客户设备布局调整弯头角度。下单时提供安装方向示意图，直接做，现场不用掰线。

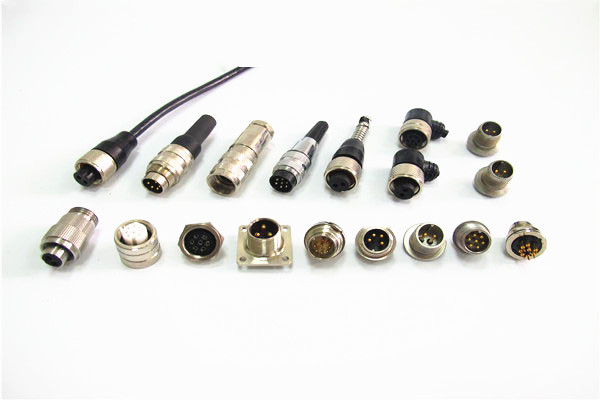

芯数覆盖：科迎法M12圆形连接器从2芯到17芯全系列，3芯、4芯、5芯、8芯、12芯都有现货。特殊芯数可定制。
编码类型：A型（传感器/执行器）、B型（Profibus）、D型（以太网）、X型（千兆）、S型（电源），科迎法全支持。
防护等级：IP67标准，可定制IP68。密封圈材质选用耐油橡胶，长期接触冷却液不老化。
全金属屏蔽：需要抗干扰的场景，科迎法提供全金属屏蔽M12连接器（型号后缀.PB），EMC性能优于普通塑料外壳型。
温度范围：-25℃~85℃标准，可扩展至-40℃~105℃耐低温或耐高温版本。
| 接线方式 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 螺丝压紧式 | 无需工具，现场快接 | 线径适配范围窄 | 维修、改造、小批量 |
| 焊接式 | 连接可靠，抗振动 | 需要电烙铁和技能 | 批量预装、振动环境 |
科迎法2-8芯同时提供两种方式，12芯及以上为焊接式。
设备面板上装M12插座，有两种安装方式：
板前安装：从面板前面塞进去，螺母在外面锁。适合面板可接触的场合。
板后安装：从面板后面固定，前面只有螺纹口。适合面板美观要求高或前面有遮挡。
科迎法两种都做，扁法兰和六方法兰可选，带线或不带线均可。带线长度按需定制，0.1米到10米以上都行。
科迎法·资质概览
20年电气连接制造厂家（始于2004年）
ISO9001:2015 质量管理体系认证
IATF16949:2016 汽车行业质量体系认证
ISO14001:2015 环境管理体系认证
ISO45001:2018 职业健康安全管理体系认证
产品通过欧盟CE认证、IP67/IP69K防护认证
REACH191、RoHS、SGS环保合规
中国制造TUV供应商现场认证
国家高新技术企业、上海市专精特新中小企业
60余项专利，自建实验室，双工厂布局
