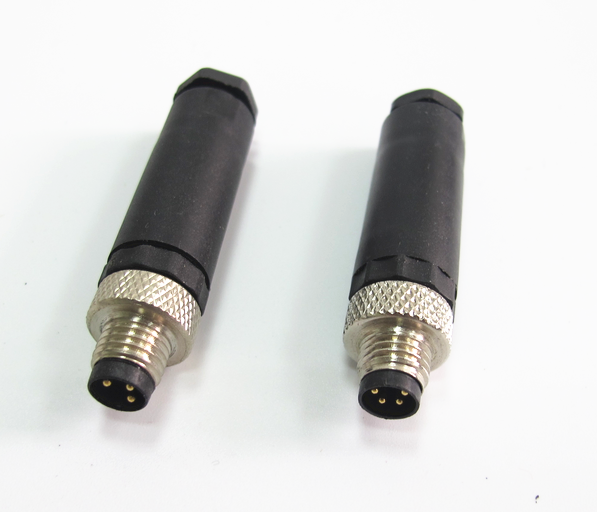

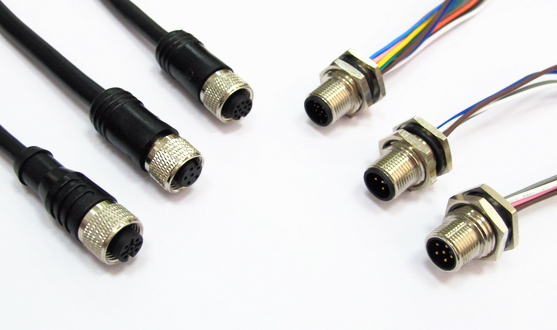

在工业自动化设备中，M12直头连接器是最常见的一种出线形式。电缆从插头尾部直线引出，占用安装空间小，布线整齐，尤其适合传感器、电磁阀、现场总线模块等在设备表面或导轨上直接安装的场景。科迎法M12直头连接器提供2芯至17芯、多种编码、螺丝压紧或焊接接线，支持IP67防护及全金属屏蔽，满足从简单开关信号到Profinet高速通信的各类需求。
1. 直头出线结构
插头与电缆呈180°直线，无弯曲。相比弯头，直头需要的面板外伸长度更短，穿管布线更方便，且电缆弯曲半径大，适合长距离走线。
2. 螺纹锁紧M12×1
标准M12螺纹，拧紧力矩约0.5～0.8N·m，配合O型圈实现密封。螺纹精度符合IEC 61076-2-101。
3. 现场自接式接线
螺丝压紧式（2-8芯）：剥线后插入端子孔，拧紧螺丝即可。无需焊接，适合现场维修。
焊接式（全芯数）：接触件尾部焊杯与导线焊接，连接更牢固，适合批量预装。
4. 防插错编码
A编码：传感器、执行器、直流电源
B编码：Profibus
D编码：Profinet（100M）
X编码：千兆以太网
S编码：交流电源
5. 全金属屏蔽
壳体为镀镍铜合金，内部带屏蔽压接环，可与编织屏蔽电缆配合实现360°电磁屏蔽。
6. IP67防护等级
配合O型圈和尾部电缆密封套，插合状态下可短时浸入1米水深不进水。
电气参数（典型4芯A编码）
额定电流：4A
额定电压：250V
接触电阻：≤8mΩ
绝缘电阻：≥500MΩ
耐电压：2500V
机械参数
插拔寿命：≥500次
工作温度：-25℃～+85℃（可扩展-40℃～+105℃）
尾部电缆外径：4～6mm 或 6～8mm
接触件材质：铜合金，镀金0.2μm（可增厚）
配套服务
非标长度线束预制：可提供0.1米至50米预制电缆，一端M12直头，另一端根据需求配置（M12、RJ45、散线等）。
尾部特殊处理：热缩管、注塑一体化、金属防弯折弹簧。
定制标签：在电缆或插头外壳上激光打标，用于设备编号或二维码追溯。
快速打样：标准规格3天内寄样，定制线束7天交货。
场景1：光电传感器信号连接
汽车焊装线上大量使用光电传感器，检测工件到位。传感器本体多为M12直头插头，需要连接到分线盒或IO模块。科迎法M12连接器（A编码，3芯或4芯，螺丝压紧）可现场裁剪电缆长度，避免线缆冗余。防护IP67耐受冷却液飞溅。
场景2：Profinet交换机到IO设备
自动化机柜内，工业以太网交换机与远程IO模块之间使用M12 D编码直头连接器（4芯，金属屏蔽）。科迎法可提供CAT5e或CAT6A预铸电缆，直头插头体积小，在密集布线中不干涉相邻接口。屏蔽效能≥60dB，保证千兆通信无误码。
场景3：电磁阀岛集中控制
气动系统中，电磁阀岛通常采用M12直头插座接收PLC输出信号。科迎法提供2芯或3芯直头连接器，接线简单。对于防爆区域，可定制本安型（Ex ib），限制电压电流。
场景4：户外LED显示屏供电与信号
LED模组间用M12直头连接器串联信号线和电源线，需防水防晒。科迎法提供IP68定制（长期浸水）及抗紫外线外壳材料。直头设计便于在箱体侧面水平引出电缆，减少遮挡。
场景5：AGV小车充电通信接口
AGV侧面安装M12直头插座，与地面充电桩对接。科迎法提供全金属屏蔽型，防止电机驱动产生的EMI干扰充电握手信号。尾部注塑成型，抗拽拉，寿命超过2000次插拔。
| 需求 | 推荐规格 |
|---|---|
| 普通传感器信号，现场维修 | 4芯A编码，螺丝压紧，非屏蔽，IP67 |
| Profinet通信，抗干扰 | D编码，4芯，全金属屏蔽，预制CAT5e线缆 |
| 模拟量信号（4-20mA） | 4芯A编码，焊接式，双绞屏蔽线，直头 |
| 户外长期水浸 | IP68定制，全金属壳体，尾部注塑，抗紫外 |
五、售后服务
提供插头尾部压接工具（手钳式，适用于屏蔽层处理）
线束定制订单附测试报告（导通、绝缘、耐压）
7×12小时技术咨询，协助现场故障排查
