M12屏蔽连接器：抗干扰技术拆解、参数选型与现场落地

在工业自动化现场，变频器、伺服驱动器、焊机等设备产生的强电磁干扰（EMI）会通过信号线耦合到传感器或总线信号中，导致数据错误、设备误动作。M12屏蔽连接器正是为此而生——通过金属外壳和内部屏蔽层，将干扰电流导走，保障信号完整性。

本文从技术卖点、关键参数、选型步骤到售后服务，全面解析科迎法M12屏蔽连接器的应用方案。

一、是不是最关心这三个问题？

1. M12屏蔽连接器能抗多强的干扰？
   屏蔽效能≥60dB（10MHz~1GHz），可有效抑制变频器、伺服驱动器的辐射干扰。

2. 安装时屏蔽层如何接地？
   插头内部有金属弹片或接地环，压接时自动将电缆屏蔽层与壳体导通，再通过插座面板接地。

3. 普通M12和屏蔽M12外形一样吗？
   外壳材质不同：屏蔽型为全金属（常见镀镍或黑锌），非屏蔽为工程塑料。螺纹尺寸相同，可以互插，但只有屏蔽对屏蔽才能发挥效果。

二、技术卖点拆解

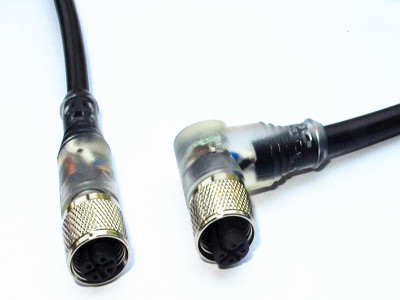

卖点1：全金属壳体，低接触电阻导通
科迎法M12屏蔽连接器采用铜合金或锌合金壳体，表面镀镍。内部设计有专用接地簧片，当插头与插座对插时，簧片先于接触件接触，确保屏蔽层连续。实测壳体间直流电阻≤10mΩ。

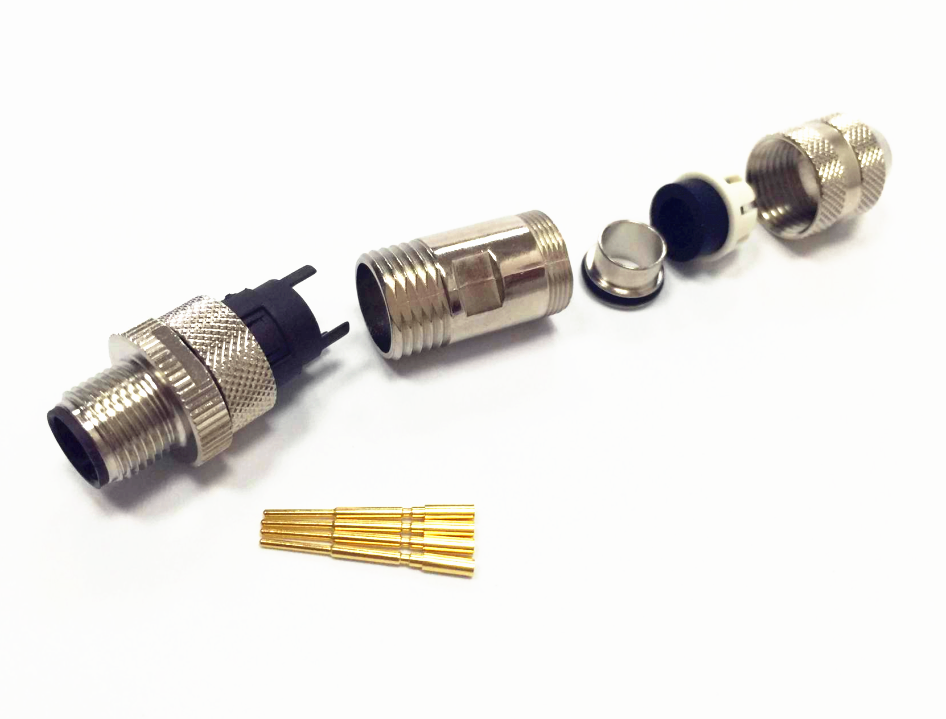

卖点2：电缆屏蔽层360°压接
尾部设有金属压接环或螺纹旋紧式屏蔽夹。剥线时将电缆编织屏蔽层外翻，套入压接环后拧紧，实现屏蔽层与壳体全周导通，无死角。

卖点3：兼容各种总线协议
屏蔽是物理层保障，科迎法M12屏蔽连接器支持Profinet、EtherCAT、DeviceNet、CANopen等协议，满足工业以太网对屏蔽的要求。

卖点4：IP67防护，屏蔽与防水兼得
壳体接合面配有O型密封圈，尾部电缆密封套满足IP67，既屏蔽又防尘防水，适合户外或潮湿车间。

三、M12屏蔽连接器参数表格

四、三个典型应用案例

案例1：伺服电机编码器反馈线
某机器人关节伺服驱动器，编码器信号线使用普通M12，经常受电机动力线干扰导致位置跳变。科迎法提供全金属屏蔽M12（D编码，4芯），电缆采用双绞屏蔽线，插头尾部屏蔽层360°压接。更换后信号稳定，误码率降至0。

案例2：Profinet现场总线，设备间距离50米
车间内有十多台变频器，Profinet网线使用非屏蔽M12时，偶发丢帧。改用科迎法X编码屏蔽M12（8芯，千兆级），配合CAT6A屏蔽电缆，网络传输稳定，未再出现通信超时。

案例3：户外AGV充电通信口
AGV室外充电桩，插头长期暴露，需防水抗干扰。科迎法定制了IP67全金属屏蔽M12，尾部注塑电缆，同时解决进水与静电干扰问题，已批量使用一年无故障。

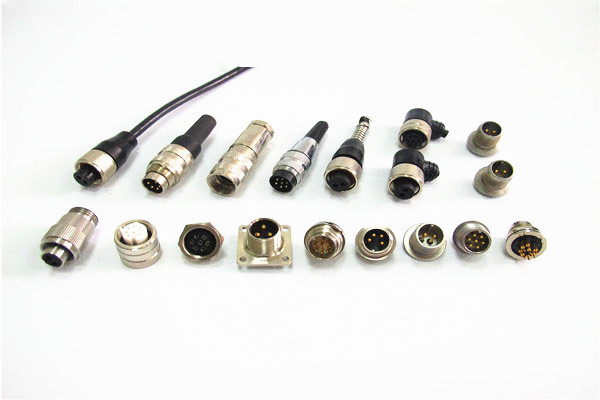

五、选型指南

步骤1：确认协议与编码

• Profinet、EtherCAT：选D编码（百兆）或X编码（千兆），4芯或8芯。

• DeviceNet、CANopen：选A编码，4芯或5芯。

• 普通信号：A编码，3芯、4芯、5芯均可。

步骤2：确定现场接线还是预制线缆

• 现场自接：选螺丝压紧或焊接型，尾部屏蔽压接环可拆装。

• 预制线束：指定长度、电缆型号、尾部注塑或热缩，科迎法按图加工。

步骤3：电缆选择
屏蔽效果依赖电缆屏蔽层质量。推荐使用编织密度≥85%的铜网屏蔽电缆，或铝箔+编织双层屏蔽。电缆外径必须与尾部密封套匹配（4-6mm或6-8mm）。

步骤4：接地检查
确保设备侧插座与机箱地良好连接，接地阻抗≤0.1Ω。如果机箱是塑料，需专门接地线。

六、售后服务

科迎法为M12屏蔽连接器提供：

• 样品测试服务：免费提供样品用于现场抗干扰验证。

• 技术指导：可提供屏蔽层处理视频教程及专用压接工具推荐。

• 质保承诺：非人为损坏1年包换。

• 定制服务：非标长度、尾部特殊处理（如90°弯头带屏蔽）的订单，7-15天交货。
