包装机械是工业自动化领域设备种类最多、传感器密度最高的行业之一。从灌装机、封口机、贴标机到装箱机，每一台设备都需要大量传感器来检测位置、温度、压力、液位、计数等信息。这些传感器分布在机器的各个角落，如果每个都单独拉线回控制柜，线缆数量将非常惊人，走线混乱、排查困难、故障点增多。
M12分线盒的出现解决了这个问题。它把分散在设备各处的传感器信号就近集中起来，通过一根总线电缆传回PLC，大幅减少线缆数量，简化现场布线，提高系统的可靠性和可维护性。
包装机械为何需要分线盒
一台典型的包装设备，从进料到成品输出，要经过多个工位。每个工位都需要传感器来监测状态和控制动作：
灌装工位：液位传感器检测物料高度，瓶口检测传感器定位容器位置，灌装量传感器控制灌装量。
封口工位：温度传感器监测封口温度，压力传感器检测封口压力，位置传感器确认封口位置。
贴标工位：标签传感器检测标签有无，色标传感器控制贴标位置，产品到位传感器触发贴标动作。
装箱工位：计数传感器统计产品数量，到位传感器检测产品是否就位。
这些传感器数量多、分布广，如果没有分线盒进行信号集中，每个传感器单独布线会带来一系列问题：线缆数量过多导致桥架拥挤、控制柜端子排不够用、排查故障时难以定位、线缆破损后更换困难。

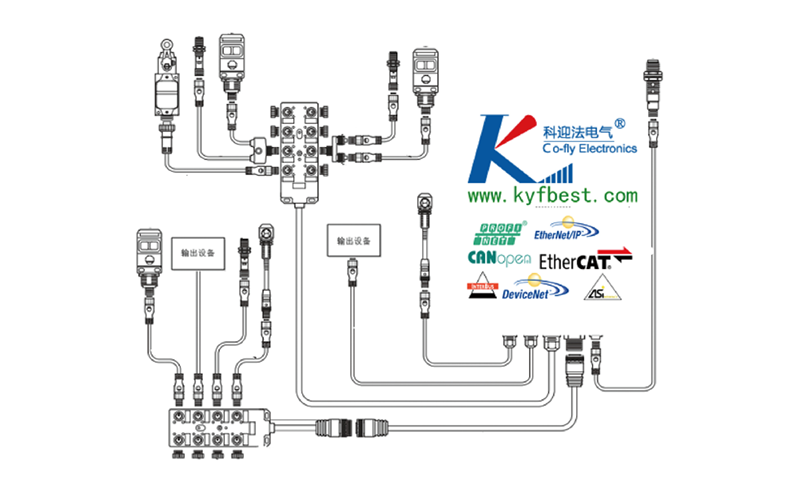

M12分线盒将同一区域内的传感器信号集中后通过单根总线传输，使得线缆数量大幅减少，走线整洁有序，故障点明显减少。
包装机械对分线盒的性能要求
包装机械的工作环境具有潮湿、油污、振动等特点，对分线盒的性能提出了明确要求：
高防护等级。包装设备需要定期清洁冲洗，尤其是食品饮料行业的包装线，每天生产结束后要用高压水枪冲洗设备。分线盒的防护等级至少达到IP67，能够在短时浸水环境中保持内部干燥。部分需要高温高压冲洗的场景，应选用IP69K等级产品。
耐油耐腐蚀。包装机械上的润滑油、食品残渣等物质对电缆和壳体有腐蚀作用。电缆护套应选用PUR（聚氨酯）材质，耐油、耐磨、耐低温，使用寿命远长于普通PVC电缆。
抗振锁紧结构。高速运转的包装设备振动较大，接口必须具备可靠的锁紧结构。M12螺纹锁紧设计能够有效防止振动导致的接口松动，保证信号传输的稳定性。
PNP/NPN通用。包装机械上既有欧系设备也有日系设备，信号类型不统一。PNP/NPN通用的分线盒可以兼容两种信号逻辑，避免因选型错误导致的信号不通。
壳体耐用。高强度阻燃工程塑料或铸铝合金壳体，抗冲击、耐腐蚀，能够在工业环境中长期使用。
M12分线盒在包装机械中的典型应用
灌装机：灌装头附近通常有液位传感器、瓶口检测传感器、灌装量传感器等多个检测点。在灌装工位旁安装一个4口或8口M12分线盒，将这些传感器的信号集中后通过一根总线电缆传回PLC。走线简洁，调试方便，维护时可通过LED指示灯快速判断故障端口。
封口机：封口工位需要监测温度、压力、位置等多个参数。分线盒就近安装于封口机构附近，传感器短电缆接入，信号集中传输。IP67防护等级确保设备冲洗时不会进水。
贴标机：贴标机上的传感器包括标签传感器、色标传感器、产品到位传感器、标签用完检测传感器等。贴标机结构紧凑，空间有限，M12分线盒体积小，可以安装在机架内部，不占用额外空间。
装箱机：装箱机需要检测产品计数、到位情况、纸箱位置等。多个传感器通过分线盒集中信号，一根总线电缆连接控制系统，有效减少线缆数量。

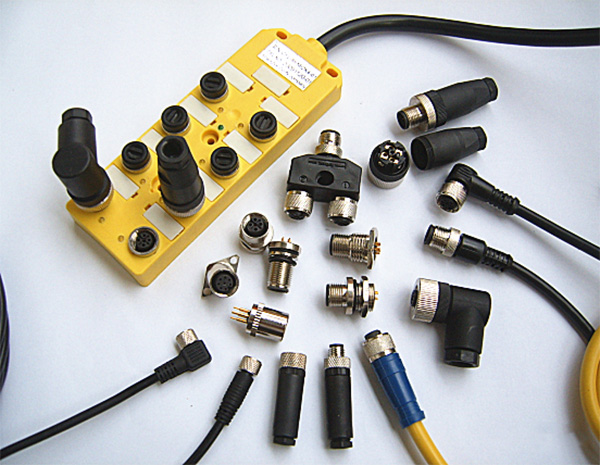

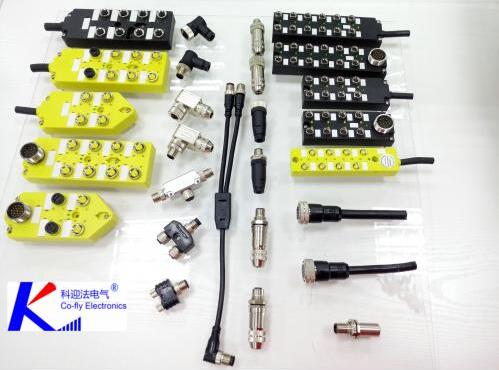

M12分线盒采用标准M12×1螺纹接口，符合IEC 61076-2-101标准，A编码。提供4口、6口、8口、12口等多种端口配置，可根据现场传感器数量灵活选择。
信号类型支持PNP型、NPN型及PNP/NPN通用型，单通道与双通道可选。出线方式提供直接出线式（电缆与壳体一体注塑）和插座式（可自由配线）两种，出线长度2米、5米、10米或按需定制。
壳体采用高强度阻燃工程塑料，防护等级IP67（可选IP68/IP69K），防尘、防水、防油污。每路输出端口配有独立LED指示灯，信号通断一目了然，现场排查故障高效便捷。工作温度范围-25℃至+85℃，宽温型可达-40℃至+100℃。
选型包装机械M12分线盒，按以下顺序确认：
确认端口数量。统计一个区域内需要接入的传感器数量，选择端口数略大于该数值的规格，预留1-2个备用口，便于后期扩展。
确认防护等级。IP67是包装机械的基本要求。若设备需要高压水枪或高温蒸汽冲洗，应选用IP68或IP69K等级产品。
确认信号类型。确认PLC输入模块为PNP还是NPN。如不确定或现场信号类型混杂，选用PNP/NPN通用型。
确认出线方式。直接出线式防水更可靠，适合固定安装；插座式便于更换电缆，适合需要灵活布线的场合。
确认电缆材质。PUR护套耐油耐磨，是包装机械的首选。PVC护套价格较低，适用于干燥洁净环境。
确认壳体材质。一般环境选用阻燃工程塑料即可；有机械冲击风险的场合选用铸铝合金。
包装机械M12分线盒是实现设备信号集中分配的基础设备。它把分散的传感器信号就近汇集，通过单根总线传输，大幅减少线缆数量，简化现场布线，提高系统的可靠性和可维护性。选型时重点关注端口数量、防护等级、信号类型和电缆材质，匹配现场实际需求。在灌装、封口、贴标、装箱等包装设备中，M12分线盒已经成为标配组件。
