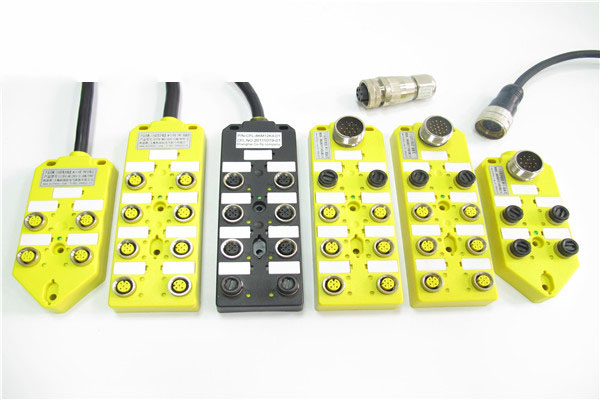

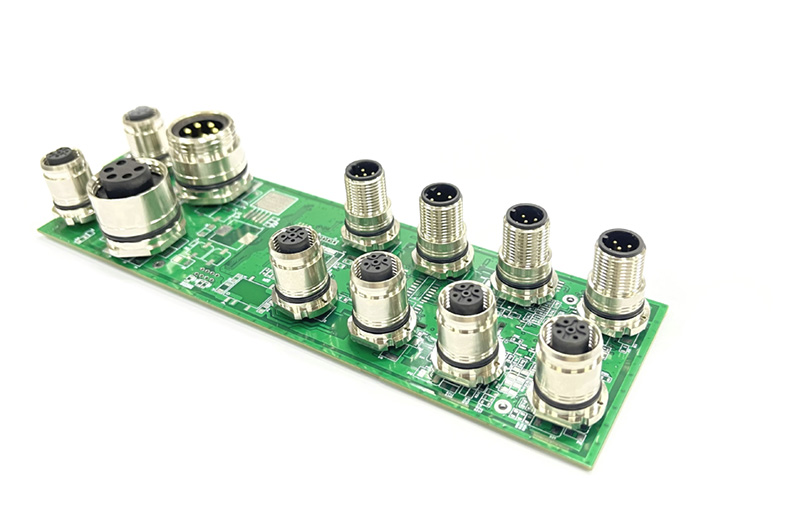

M12分线盒是工业现场信号分配的标准设备，但很多人在选型时容易忽略一个基础问题——编码。A编码、B编码、D编码分别对应不同的应用场景和通信协议，选错了物理上就无法对接。本文从编码的物理原理、协议适配和选型方法三个方面进行介绍。
一、编码的物理原理：防呆设计
M12连接器的编码（Coding）本质上是接口内部的防呆结构。不同编码的接口内部防呆缺口（keyway）位置不同，公头和母头的缺口必须完全对齐才能插入。这种设计从物理上杜绝了不同用途的连接器误接——D编码的以太网插头无法插入A编码的传感器接口，B编码的总线插头也无法插入D编码的以太网接口。
M12连接器常用的编码有A、B、D、X等多种。其中A、B、D三种是最基础的编码类型，分别对应不同的信号层级和应用场景。
二、A编码：传感器与执行器的通用接口
A编码是M12系列中应用最广泛的类型，在工厂自动化领域随处可见。主要用于连接传感器、执行器、直流电源等基础设备。接近开关、光电开关、电磁阀、气缸磁性开关等现场最常见的设备，均采用A编码接口。
A编码的针数配置灵活，从2针到17针不等。常规传感器使用3针或4针（电源正、电源负、信号）即可满足需求。8针A编码可支持1Gbps以太网数据传输。
在分线盒应用中，A编码通常用于输出端口（连接传感器/执行器），而总线输入端口则根据协议类型选择B编码或D编码。
三、B编码：现场总线专用接口
B编码与A编码的防呆缺口方向相反，两者无法互插。这一设计确保了现场总线信号不会误接入传感器端口。B编码主要用于Profibus DP和Interbus等现场总线系统。典型应用是分布式I/O架构中，PLC通过Profibus DP总线连接多个分线盒，每个分线盒再通过A编码接口连接现场的传感器和执行器。
B编码常规为5针配置，传输速率最高可达12Mbaud。如果现场采用Profibus DP协议，总线接口必须选用B编码。
四、D编码：工业以太网的标准配置
D编码是专为工业以太网设计的接口，4针配置，支持100Mbps数据传输。Profinet、EtherCAT、EtherNet/IP等主流工业以太网协议的总线接口均采用D编码。
D编码的防呆缺口与A编码、B编码均不相同，三者无法互换。这保证了以太网信号不会误插到传感器端口或总线端口上。在分线盒应用中，如果PLC和分线盒之间走的是Profinet或EtherCAT总线，总线输入接口必须选用D编码；输出端口（连接传感器）仍使用A编码。
五、选型建议
选型时根据现场总线协议确定编码类型：
普通传感器/执行器信号采集，无特殊总线要求：选A编码
Profibus DP现场总线：总线接口选B编码
Profinet/EtherCAT/EtherNet/IP工业以太网：总线接口选D编码
如果分线盒的总线输入和输出端口使用不同编码（如总线输入D编码、输出A编码），选型时需确认产品是否支持混合编码配置。
