在工业自动化现场，M12分线盒是一种常见的信号分配设备。但同样是M12接口、同样是分线盒，普通I/O分线盒和CAN总线分线盒之间存在着根本性的技术差异——一个是无源的信号汇集器，一个是有源的现场总线节点。理解这种差异，是在选型和系统设计中避免方向性错误的前提。
CAN（Controller Area Network）总线是一种串行数据通信协议，采用多主总线结构，通信介质可采用双绞线、同轴电缆或光纤。最高通信速率可达1Mb/s。CAN总线通信接口中集成了CAN协议的物理层和数据链路层功能，可完成对通信数据的组帧处理，包括位填充、数据块编码、循环冗余校验、优先级判别等。
由于其高可靠性，CAN总线广泛应用于工业自动化、船舶、汽车、医疗和工业设备等领域。DeviceNet和CANopen是基于CAN-BUS技术的两种现场总线协议，符合IEC61158国际现场总线工业标准。
普通M12 I/O分线盒的核心功能是信号集中分配。内部电路将多个传感器或执行器的信号线并联到总线电缆上，实现一进多出的物理连接。它不涉及协议处理，不改变信号形态，本质上是一个被动的接线装置。
CAN总线M12分线盒则不同。它内置CAN协议的物理层和数据链路层功能，作为CAN网络上的一个节点存在。它不仅能分配信号，还能处理CAN协议的数据帧，实现多节点总线拓扑结构。多个CAN总线分线盒可以挂载在同一条CAN总线上，构成分布式I/O系统。
CAN总线M12分线盒通常采用M12-A型5针接口。5针的典型定义如下：
| 针脚 | 信号 | 说明 |
|---|---|---|
| 1 | CAN_V+ | 总线电源正极 |
| 2 | CAN_GND | 总线电源负极/地 |
| 3 | CAN_GND | 信号地 |
| 4 | CAN_H | CAN高电平信号线 |
| 5 | CAN_L | CAN低电平信号线 |
来自传入和传出电缆的CAN信号（CAN_H、CAN_L、CAN_GND和CAN_V+）在分线盒内部相互连接。连接器屏蔽与电缆屏蔽相连接。普通4针传感器分线盒（电源正、电源负、信号、备用）与CAN总线分线盒的5针定义完全不同，两者物理上不可互换。

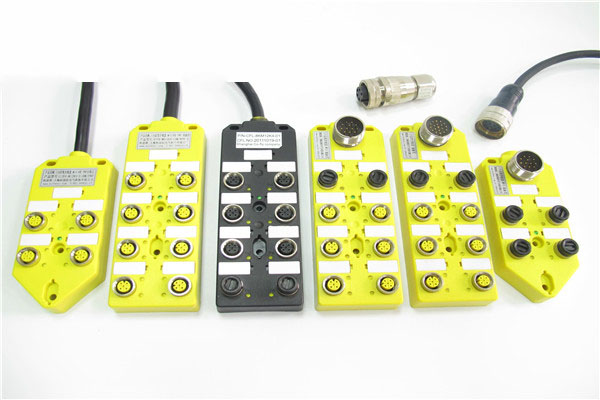

按结构形式，CAN总线M12分线盒主要分为以下几类：
Y形配线盒：一个M12公头输入，两个M12母座输出。内部采用并行分配器结构，所有针脚桥接。用于在CAN总线主干线上引出一条支线连接设备。适用于DeviceNet和CANopen协议。防护等级IP67，抗振性强，带机械闭锁。

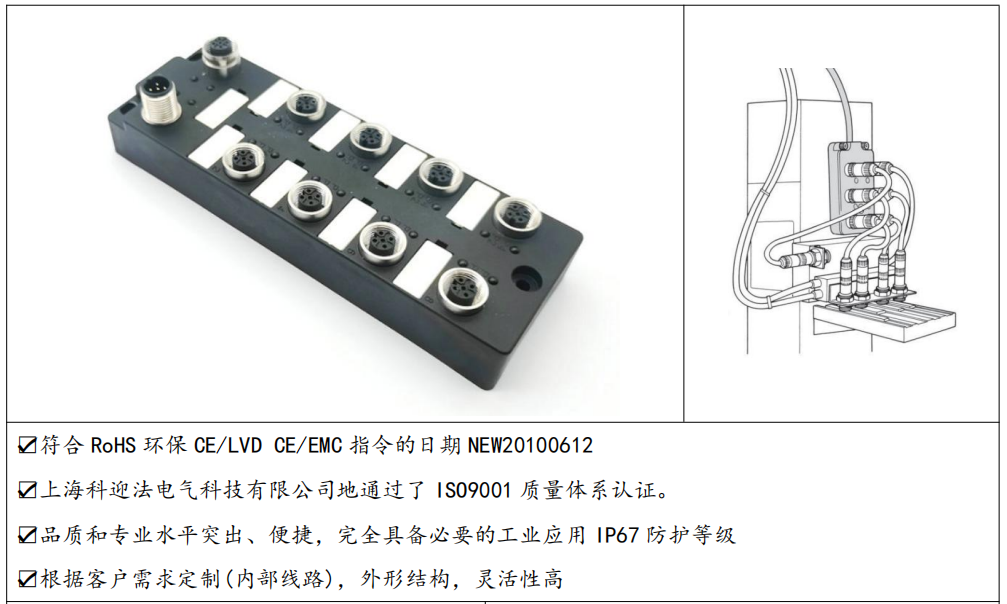

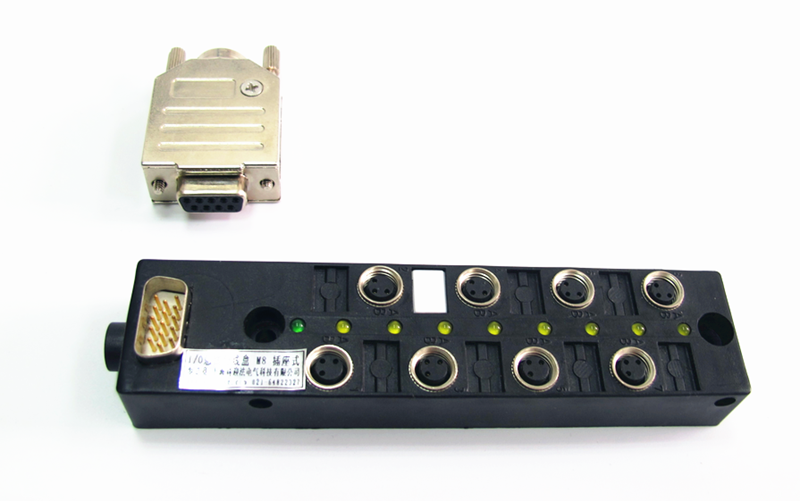

多口分线盒：一进四出或一进八出配置，多个M12母座。内置信号分配电路，支持一路输入扩展为多路输出。适用于在一个区域集中连接多个CAN设备。
带终端电阻型：CAN总线两端需要终端电阻来消除信号反射。部分分线盒内部集成终端电阻，省去外接元件的麻烦。
屏蔽型：在强电磁干扰环境中（变频器、焊机密集区域），需选用带EMC屏蔽的型号。这类产品通常配备外部接地螺栓和EMC电缆接头。
汽车制造焊装线：焊装车间设备密集、干扰严重。采用CAN总线M12分线盒构建分布式I/O网络，传感器和执行器就近接入分线盒，通过CAN总线与PLC通信。大幅减少线缆长度和布线工作量。
物流分拣系统：输送线沿线传感器数量多、分布广。通过CAN总线串接多个分线盒，每个分线盒覆盖一段输送线，一根总线电缆贯穿全线。
机器人工作站：机器人末端工具上传感器密集，空间有限。CAN总线分线盒体积小、接口标准化，适合在狭小空间内集中多个传感器信号。
分布式I/O系统：在一个总线模块下，每个线段最多可连接4个分线盒，一个总线模块可支持16个分线盒。这种星型/链路结构使系统具有良好的扩展性。
确认总线协议：确认现场总线协议是DeviceNet还是CANopen。虽然硬件接口相同，但协议层有差异，选型时须确认产品支持的协议类型。
确认接口针数：CAN总线M12接口常规为5针。确认分线盒的针脚定义与现场设备一致（CAN_H、CAN_L、CAN_GND、CAN_V+）。
确认防护等级：IP67是工业现场的基本要求。若现场存在高压水冲洗，需选用IP66/IP68/IP69K等级。
确认终端电阻配置：长距离传输时需在总线末端接入终端电阻。确认所选分线盒是否内置终端电阻，或预留外接位置。
确认屏蔽需求：变频器、焊机等强干扰源附近，建议选用带EMC屏蔽的型号。确认分线盒是否配备外部接地螺栓和屏蔽电缆接口。
终端电阻安装：CAN总线两端必须安装终端电阻（通常120Ω）。若分线盒位于总线末端，需确认终端电阻已正确接入。
屏蔽层接地：屏蔽电缆的屏蔽层应在分线盒处可靠接地。采用单点接地方式，避免形成地环路。
热插拔操作：CAN总线支持带电热插拔。但插拔时需确保插头已完全插入并锁紧，避免信号瞬断。
线缆长度控制：在总线模块和最后一个分线盒间的线段最大长度不能超过5米。超出此长度需增加中继器。
定期检查：IP67防护依赖密封圈的有效性。建议每2-3年检查密封圈状态，发现老化及时更换。
八、总结
CAN总线M12分线盒与普通I/O分线盒的核心区别在于：前者是一个有源的CAN总线节点，具备协议处理能力；后者是一个被动的信号汇集装置。选型时应根据现场总线协议（DeviceNet或CANopen）、接口针数（5针）、防护等级、终端电阻配置和屏蔽需求综合判断。在汽车制造、物流分拣、机器人等需要分布式I/O架构的场景中，CAN总线M12分线盒是实现高效、可靠信号分配的关键设备。
