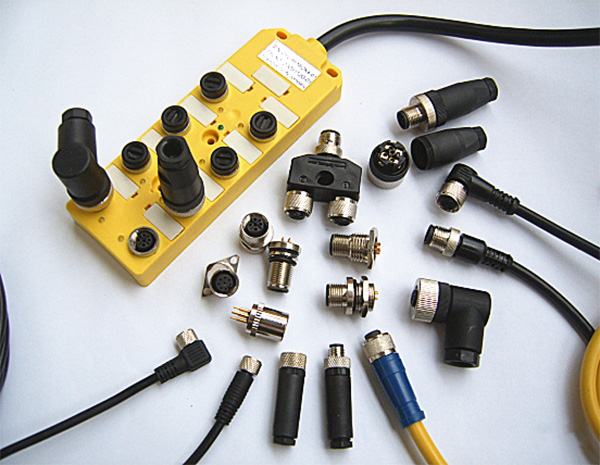

M12分线盒选型，参数很多：端口数量、防护等级、出线方式、外壳材质……但排在第一位的，往往是最基础也最容易出错的一项——信号类型。
PNP还是NPN？这两个字母决定了分线盒能不能跟现场的PLC和传感器对上话。选错了，其他所有参数都是白搭。
PNP与NPN的技术区别

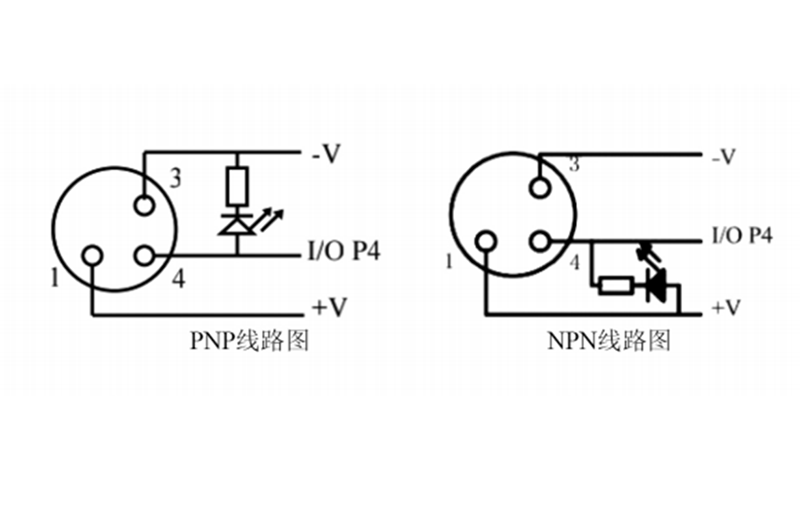

从电路原理上看，PNP和NPN的区别在于输出晶体管类型不同。
PNP型分线盒内部采用PNP晶体管作为输出驱动。传感器触发时，输出端对电源正极（24V+）导通，信号线上出现高电平。在PLC输入端看来，这是一个“有电”的信号。
NPN型分线盒内部采用NPN晶体管作为输出驱动。传感器触发时，输出端对电源负极（0V）导通，信号线上出现低电平。在PLC输入端看来，这是一个“没电”的信号。
两者输出的都是开关量信号，但电平极性完全相反。PLC的输入模块在设计时就固定了只认一种极性——要么高电平有效（PNP），要么低电平有效（NPN）。接反了，PLC读不到信号，或者读到的是反的逻辑。
常见误区：分线盒类型要跟谁匹配
最常见的误区是“传感器是什么类型，分线盒就买什么类型”。
这个逻辑是错的。分线盒的信号类型要跟PLC输入模块匹配，不是跟传感器匹配。

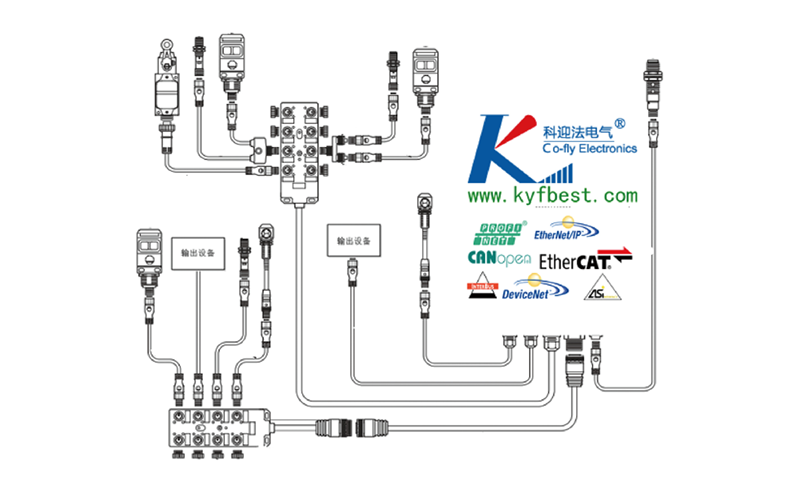

道理很简单：分线盒内部只是把多个传感器的信号线并联到一起，然后通过总线电缆传给PLC。它不改变信号的极性——传感器输出什么电平，分线盒就传什么电平。PLC认的是电平本身，不是传感器的类型。
如果PLC输入模块是PNP型，分线盒就必须是PNP型。不管接在上面的传感器是PNP还是NPN，分线盒本身必须是PNP型，才能跟PLC对上。
那传感器类型不匹配怎么办？如果传感器是NPN而分线盒是PNP，需要在传感器和分线盒之间加信号转换器，或者直接换传感器。不能靠换分线盒来解决。
PNP与NPN的行业分布
PNP是工业自动化领域的主流标准。
欧系设备几乎全部采用PNP。西门子、倍福、博世力士乐、菲尼克斯等品牌的PLC和I/O模块，输入端口均为PNP型。汽车制造、食品包装、物流输送、机器人应用，这些行业的标准配置就是PNP。
NPN多见于日系设备。三菱电机部分早期型号、欧姆龙部分输入模块采用NPN。此外，一些日系品牌的传感器、光电开关默认输出也是NPN。
随着工业全球化，越来越多的日系设备也开始兼容PNP。但在老设备改造项目中，NPN仍然常见。选型前务必确认现有系统的信号类型。
单通道与双通道
除了PNP/NPN，分线盒还有单通道和双通道之分。
单通道分线盒：每个M12接口对应一路信号。一个传感器占一个接口，一一对应。这是最常见的类型，适用于大多数现场。
双通道分线盒：每个M12接口对应两路信号。一个接口可以接一个双通道传感器，或者通过Y型分线器接两个单通道传感器。适合信号密集、接口数量有限的场合。
选择依据很简单：数一下现场有多少个信号需要接入，再数一下分线盒有多少个口。信号数量小于等于接口数量，用单通道；信号数量大于接口数量，用双通道。
选型流程
第一步：确认PLC输入模块的信号类型。翻手册、看标签、问厂家，搞清楚是PNP还是NPN。
第二步：数信号数量。现场有多少个传感器/执行器需要接入分线盒。
第三步：选端口数量。4口、6口、8口、10口、12口，根据信号数量定，留1-2个备用。
第四步：选通道类型。信号数量≤端口数，用单通道；信号数量>端口数，用双通道。
第五步：确认其他参数。防护等级、出线方式、外壳材质等，根据现场环境定。
安装与验证
分线盒安装通电后，每个M12接口旁边的LED指示灯是验证信号是否正确的最直接工具。
传感器触发时，对应端口的LED应该亮起。如果触发后灯不亮，先用万用表测量传感器输出端的电压——PNP型触发时应有24V，NPN型触发时应为0V。传感器输出正常但灯不亮，说明分线盒类型或接线有问题。
如果灯亮但PLC读不到信号，检查PLC输入模块的通道配置和地址映射。有时候模块通道被禁用了，或者程序里的地址没对上。
总结
PNP和NPN是M12分线盒最基本的分类，决定了分线盒能不能跟PLC正常通信。选型时以PLC输入模块的信号类型为准，不跟传感器类型走。欧系设备选PNP，日系老设备选NPN，拿不准就查手册或选用PNP/NPN通用型。信号类型选对了，分线盒才能正常工作。
