五金件是工业体系的基石，从一颗螺丝钉到一枚齿轮，从手机中框到汽车换向器，它们遍布于汽车、电子、机械、建筑等各个领域。然而，五金件的品控环节却长期面临一个尖锐的矛盾——质量要求越来越高，检测手段却严重依赖人力。

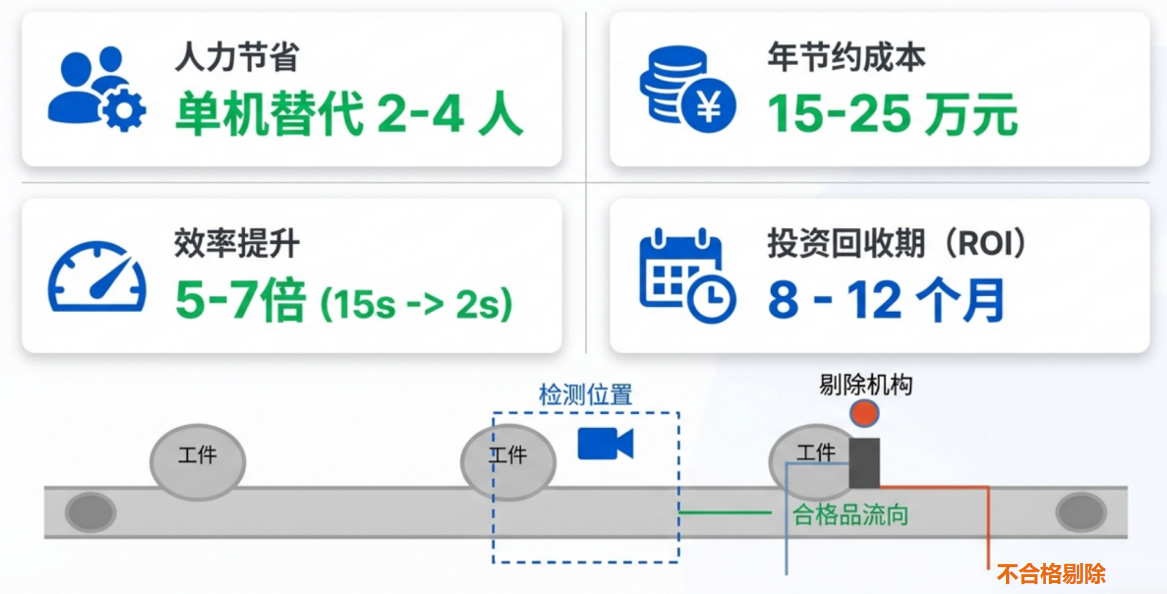

传统人工检测的问题非常突出。一颗紧固件的螺纹牙型不完整、一个齿轮的齿面微裂纹、一处冲压件的毛刺，都可能让一台发动机连杆断裂，或者让一个精密装配体失效。人眼在连续工作一小时后，识别准确率会明显下降；漏检的产品一旦流入下游，可能引发连锁质量事故。以一条五金生产线为例，单纯采用人工质检表面划痕和尺寸偏差，漏检率可能超过10%，单条产线甚至需要匹配10名质检工人。
五金件检测之所以难，核心在于三点：一是金属表面高反光，不锈钢、铝合金、铜合金等材质镜面反射极强，普通光源下缺陷被高亮眩光淹没；二是缺陷类型繁杂，划痕、凹坑、裂纹、毛刺、尺寸偏差、电镀不良、氧化斑等数十种缺陷形态各异；三是形状复杂，圆柱面、曲面、深孔、螺纹等结构使固定位置的相机难以全覆盖。五金件视觉检测设备正是在这一背景下应运而生。

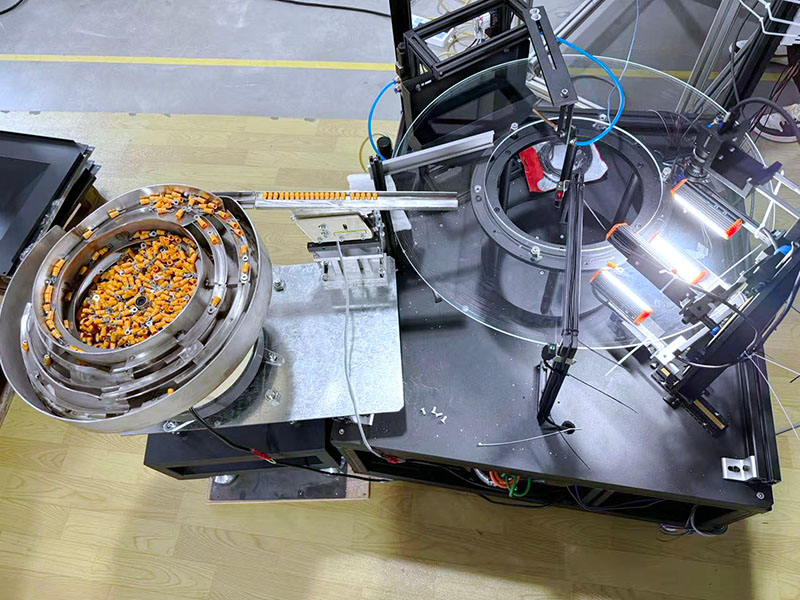

针对五金件“高反光、多形态、复杂曲面”的检测难题，科迎法电气五金件视觉检测设备整合了三大核心技术方案，全面覆盖平面、圆柱面、立体工件的检测需求。
2D视觉成像方案——高效捕捉平面缺陷。针对平面五金件的表面缺陷与尺寸测量，设备采用高分辨率工业相机（500万像素以上）配合多角度LED光源。环形光源从四周均匀照射，有效抑制金属曲面的局部反光；同轴光源通过分光棱镜让光线沿相机光轴方向照射，可将高反光区域的眩光压缩至5%以下，使细微划痕、沙眼等缺陷检测准确率超过92%；远心镜头消除透视畸变，确保整个视野内放大倍率一致。结合AI智能算法进行灰度分析、边缘提取与模板匹配，系统可准确识别表面划痕、脏污、氧化斑等常见缺陷，同时同步完成间距、角度等关键尺寸测量，检测精度可达微米级。在客户实际落地项目中，检测效率从原本100件/分钟提升至500件/分钟，漏检率降至1%以下，单条产线质检岗位从10人减少至1人，产品出厂合格率提升至99.9%。
线扫成像方案——360°无死角覆盖圆柱面。圆柱形五金件（换向器、螺栓、轴承套圈）的缺陷分布在圆周的每一个角度，固定位置的相机最多只能覆盖半个弧面。线扫成像方案通过“线扫相机+精密旋转平台”实现圆柱体表面的“展开成像”。工件在旋转平台上匀速转动，线阵相机逐行采集图像并拼接成完整的圆柱面展开图。8K分辨率线扫相机配合编码器同步触发，分辨率可达5μm，可精准捕捉圆柱面划痕、凹坑、边缘毛刺、焊点完整性等缺陷。该方案一次检测即可覆盖100%表面，避免多工位拼接误差。
3D视觉方案——深度感知赋能立体检测。当需要检测高度差、三维形态、装配间隙等数据时，单纯依靠2D平面图像已无法满足需求。3D视觉方案采用激光轮廓仪或结构光相机，通过GPU加速点云处理，获取微米级深度信息。系统可完成换向片高度差测量（精度±2μm）、产品三维形貌分析、装配间隙与平面度检测等任务，彻底解决2D检测中因反光、阴影导致的误判问题。基于三维模型，可快速识别因加工工艺问题导致的三维变形缺陷，保障工件装配的精准性和稳定性。

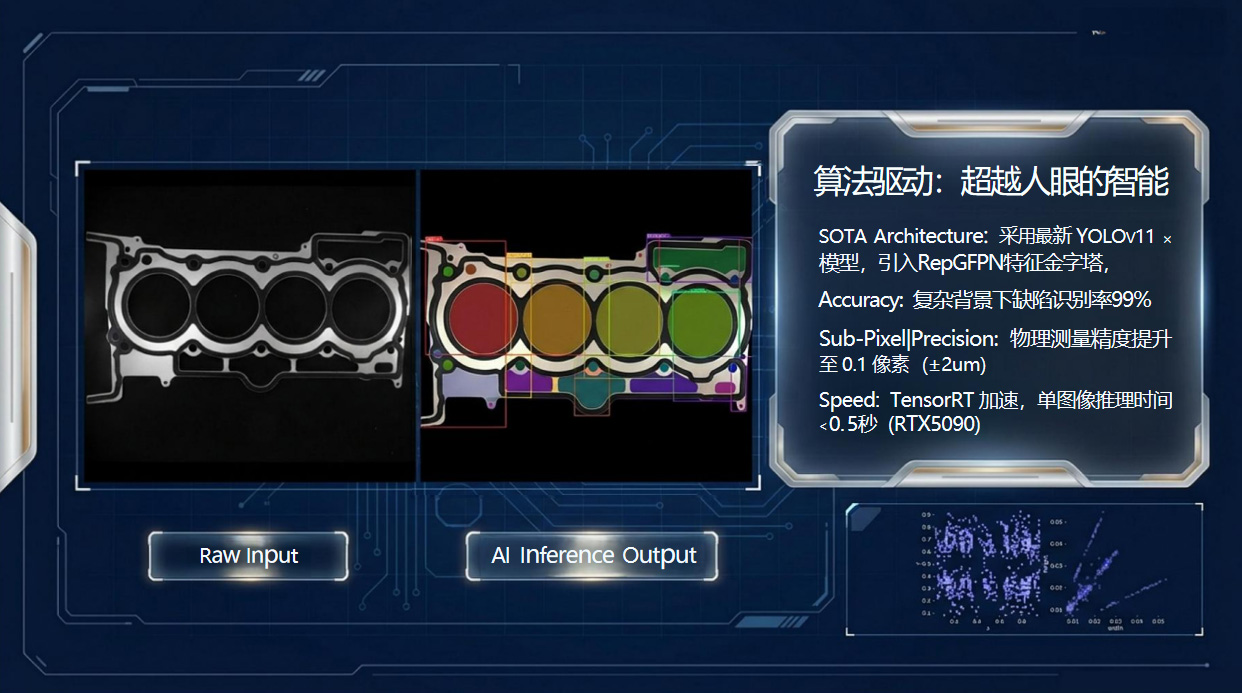

AI深度学习算法贯穿三大方案。通过卷积神经网络（CNN）训练缺陷模型，系统可精准识别0.01mm级的微小划痕、孔洞、毛刺等20余类表面缺陷，误检率控制在0.05%以内。采用亚像素边缘定位技术，对产品长宽、孔径、圆度等关键尺寸进行实时测量，重复精度达±0.002mm。系统可检测裂纹、头部文字/形状、长度、直径、螺纹牙型、螺距、底部形状、弯曲、倒角、齿数、表面瑕疵等数十项属性。
科迎法电气五金件视觉检测设备具备以下核心检测能力：
检测精度：缺陷检测精度≤0.01mm，尺寸测量重复精度±0.002mm，3D高度测量精度±2μm
检测速度：支持500-2000件/分钟的高速在线检测
缺陷类型覆盖：划痕、凹坑、裂纹、毛刺、崩缺、脏污、氧化斑、电镀不良、尺寸偏差、螺纹缺陷、变形等20余类
检测模式：支持在线全检与离线抽检两种模式
缺陷识别准确率：≥99.9%
误检率：≤0.05%
数据接口：支持与MES、ERP系统对接，检测数据实时上传
紧固件与标准件检测。螺丝、螺母、螺栓等紧固件的螺纹外径、螺距、牙型、头部尺寸检测，以及螺纹崩牙、裂纹、包料等缺陷识别。针对圆柱体螺丝的曲面特性，系统采用棱镜辅助成像或线扫+旋转方案实现全表面检测。
齿轮与传动件检测。齿轮的断齿、齿短、齿崩、缺齿、齿歪、批锋等外观缺陷检测。系统通过高分辨率成像与AI算法结合，单次拍摄覆盖整个齿轮端面，检测速度可达0.5秒/件。
冲压件与精密五金检测。手机中框、连接器、散热片等精密冲压件的尺寸测量与外观缺陷检测，包括划痕、脏污、崩边、压伤、变形等。设备通过高分辨率镜头捕捉细微特征，快速测出孔径、间距、角度等关键参数。
换向器与电机组件检测。换向器铜片的表面划痕、脏污、氧化斑检测；钩短、钩歪、钩变形检测；换向片间距、角度测量；少胶、崩缺、裂纹、槽内异物检测。2D方案检测平面缺陷，线扫方案检测圆柱面，3D方案检测高度差与三维形貌。
铜片与异形件检测。五金铜片的外观缺陷精确分类，包括划痕、变色等肉眼难以察觉的细小瑕疵。针对中间金属、四周覆膜的复合材质工件，采用特定环形光避免反光的同时打亮检测区域。
选择五金件视觉检测设备，建议从以下几个方面进行评估：
明确检测需求。梳理检测对象（紧固件/齿轮/冲压件/换向器等）、材质（不锈钢/铝合金/铜合金等）、缺陷类型（划痕/裂纹/毛刺/尺寸偏差等）、最小缺陷尺寸、检测节拍等核心参数。
考察技术方案匹配度。平面工件侧重2D视觉方案；圆柱面工件需要线扫+旋转平台方案；需要测高度、深度、三维形貌的需配置3D视觉方案。重点关注供应商是否具备针对高反光材质的光学设计能力和AI深度学习算法能力。
要求打样验证。将实际样品（含各类典型缺陷）寄送供应商进行打样测试，以实测数据验证检测精度、漏检率和误报率是否满足要求。
考察行业案例。了解供应商在五金行业的落地案例，与现有客户交流设备稳定性与售后响应。
合同约束验收标准。将检测精度、检测速度、漏检率、误报率等关键指标逐条写入技术协议，以现场实测数据为验收依据。
上海科迎法五金件视觉检测设备以AI深度学习算法为核心，融合2D视觉、线扫成像、3D视觉三大成像技术，为五金制造企业提供高效、精准、可追溯的全场景质量管控方案。如您有五金件视觉检测需求，欢迎与我们联系，我们将为您提供专业的打样测试与方案定制服务。
