航空插座（又称圆形电连接器插座）是航空插头配套使用的固定端连接器件，通常安装在设备面板或机箱上，负责接收插头端的信号与电源输入。与航空插头不同，航空插座一般不随线缆移动，属于固定安装元件。市面上的航空插座型号繁杂，选错了装不上、对不齐、用不住。今天从结构、芯数、防护、安装方式几个维度聊透航空插座的选型要点。
一、航空插座的基本结构
航空插座主要由壳体、绝缘体、接触件（插针或插孔）三大部分构成。壳体多采用高强度铝合金或铜合金材质，表面做镀层处理，兼顾导电与防腐。绝缘体通常采用热固性塑料或合成橡胶，起隔离与支撑作用。接触件为铜合金材质，表面镀金或镀银，以降低接触电阻、提高耐腐蚀性。
科迎法航空插座采用螺纹锁紧结构，插合后通过旋紧螺纹实现机械连接与电气导通。壳体材质可选铝合金或不锈钢，接触件镀金为标准配置，使用寿命可达1000次以上。
二、航空插座的核心参数
芯数：航空插座按插针/插孔数量分为3芯、4芯、5芯、8芯、12芯、17芯等规格。芯数选择取决于需要传输的信号路数和电源路数。普通传感器信号用3芯或4芯足够，多路信号或混合传输需要更多芯数。
额定电流与电压：不同芯数对应不同的载流能力。以M12系列为例，3-5芯额定电流4A、额定电压250V；6-8芯额定电流2A、额定电压60V。大电流应用场景需选用7/8"或更大尺寸的插座。
防护等级：航空插座常见的防护等级为IP67（防尘、短时浸水）和IP68（长期浸水）。科迎法航空插座标配IP67，可定制IP68，适用于户外、潮湿、多尘等恶劣环境。
接触电阻与绝缘电阻：接触电阻≤8mΩ，绝缘电阻≥500MΩ，确保信号传输稳定、漏电流小。
工作温度：标准工作温度-25℃~+85℃，可扩展至-40℃~+105℃。
三、航空插座的安装方式
航空插座按安装方式主要分为三类：
面板固定式：插座通过法兰盘和锁紧螺母固定在设备面板上，是最常见的安装方式。面板开孔尺寸需与插座壳体匹配。
移动式：插座安装在可移动的线缆末端，跟随设备移动，适用于需要频繁插拔的场景。
斜式固定式：插座以一定角度安装在面板上，适用于空间受限或需要特殊出线方向的场合。
科迎法航空插座支持板前安装和板后安装两种方式，法兰类型有扁法兰和六方法兰可选，适配不同面板厚度和安装空间。
四、航空插座的接线方式
航空插座的接线方式分为焊线式、焊板式和带线式三种：
焊线式：用户将导线焊接在插座尾部的焊杯上。适用于现场维修、小批量生产。
焊板式：插座尾部为PCB插针，直接焊接在电路板上。适用于模块化设计、批量生产。
带线式：厂家将电缆与插座注塑成一体，用户开箱即用。电缆长度可按需定制，如1米、2米、5米、10米等。
科迎法航空插座三种接线方式全系列覆盖，可根据客户需求灵活选配。
五、航空插座与航空插头的配套关系

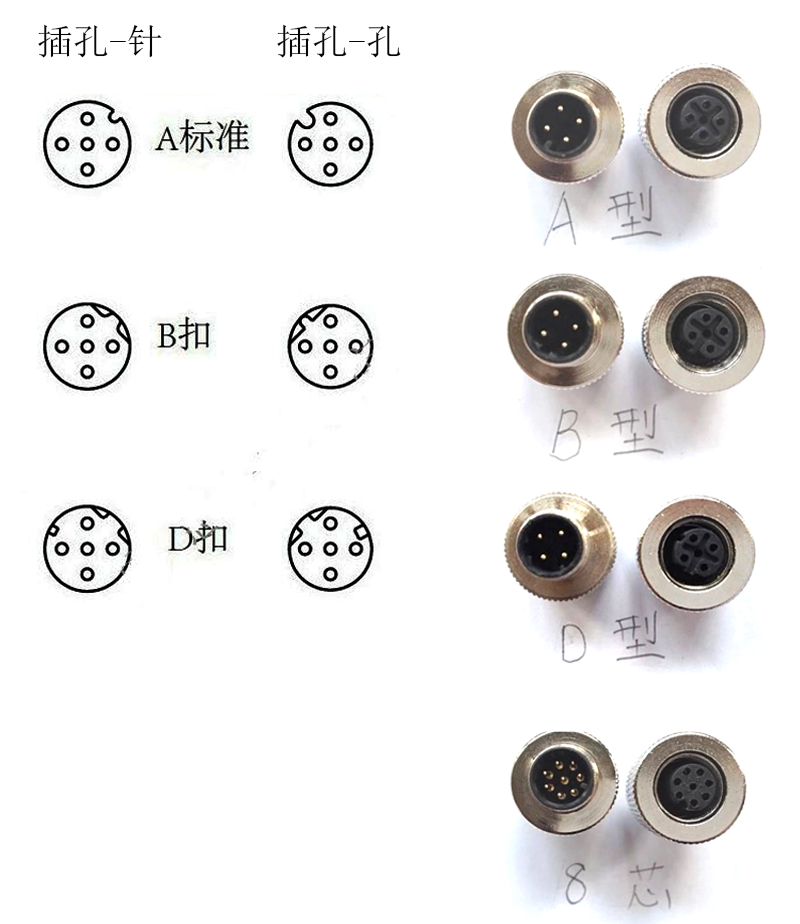

航空插座与航空插头必须成对使用，芯数、编码、螺纹规格必须一致。M12航空插座只能配M12航空插头，A编码配A编码，4芯配4芯。编码不一致会导致键位对不上、无法插入。
六、选型一句话
先看设备面板安装空间和开孔尺寸，确定插座安装方式（面板固定/移动/斜式）。再根据传输信号类型和路数确定芯数（3芯/4芯/5芯/8芯等）。根据使用环境确定防护等级（IP67/IP68）。根据生产工艺确定接线方式（焊线/焊板/带线）。拿不准的直接联系科迎法技术，提供设备型号和安装图纸，帮你匹配。
