半导体制造是工业制造中对精度要求最高的领域之一。从晶圆衬底的表面平坦度到芯片封装后的引脚共面性，任何一个微米级的偏差都可能导致器件电性能失效或可靠性下降。随着制程工艺不断向更小节点演进，产品缺陷的特征尺寸已从微米级跨入亚微米级甚至纳米级。与此同时，先进封装中的玻璃通孔、晶圆级封装等新工艺又带来了全新的检测维度需求。传统的目检和接触式测量手段已无法适应，半导体视觉检测设备正在成为保障芯片良率的关键装备。
一、半导体检测需求的多维升级
半导体制造流程涵盖晶圆生长、衬底加工、光刻、刻蚀、沉积、键合、封装、测试等数十道工序，每道工序对检测的要求各有侧重。
缺陷尺寸持续缩小是最大的挑战。晶圆表面的颗粒污染、划痕、崩边、桔皮等缺陷，特征尺寸往往在亚微米级。在第三代半导体和Micro LED领域，芯片尺寸普遍在50μm以下，缺陷尺寸更是压缩到0.3-1μm区间。普通光学检测设备的分辨率已不足以稳定检出此类微小缺陷。
缺陷类型的多样性同样棘手。同一片晶圆上可能同时存在颗粒污染、划痕、图形缺损、CMP残留等多种缺陷类型，每种缺陷对应的成像条件和算法策略各不相同。系统不仅需要“检出”缺陷，还需要“识别”缺陷类型，以便工程师追溯工艺问题的根源。
透明与多层材质带来了成像难题。玻璃通孔、薄膜、键合界面等透明或半透明结构，在普通照明下会产生杂散光和多重反射，掩盖真实缺陷信号。部分场景下还需要同时获取内部结构和表面形貌的信息。
检测维度从2D扩展到3D。引线键合的高度、焊球的共面度、通孔的锥度和深度、晶圆的翘曲度——这些立体参数无法通过传统2D相机获取，必须引入三维测量技术。

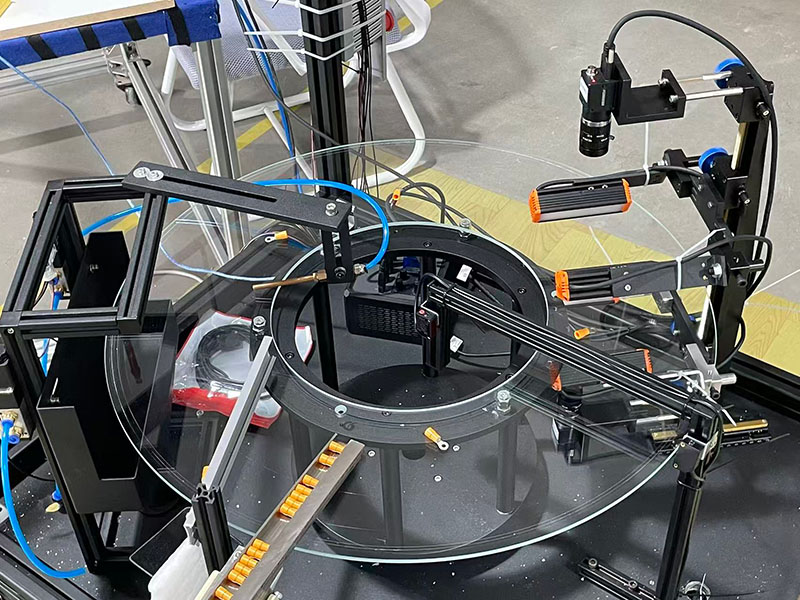

二、技术分析：应对半导体检测挑战的核心技术体系
AI深度学习图像分析是半导体视觉检测领域近年最重要的技术进展。传统算法依赖人工设定的灰度阈值、形状规则进行缺陷判定，适应性极差——晶圆表面的图案变化、批次间的颜色波动都会引起误报。深度学习通过卷积神经网络和注意力机制自动提取缺陷特征，仅需少量标注样本即可完成模型训练，在复杂背景下的缺陷识别率显著优于传统方法。在键合和封装检测中，基于深度学习的异常检测模型还能发现从未标注过的新型缺陷模式。
高分辨率光学成像系统是精度的物理基础。半导体检测设备通常配备2000万像素至2亿像素级别的工业相机，搭配高倍远心镜头以消除透视畸变。针对晶圆内部隐切道、键合界面等可见光无法穿透的场景，短波红外成像系统（覆盖400-1700nm波段）能够穿透硅材料，实现内部微米级特征的清晰成像。
3D视觉与点云分析解决了立体参数的测量需求。激光三角测量、结构光、白光干涉和线共焦等不同技术路径各有适用场景——激光三角测量适合高速在线检测，白光干涉精度最高可达纳米级但速度较慢，线共焦技术在透明和多层材质检测中表现突出，可以有效抑制杂散光干扰，获取高精度的三维轮廓数据。
多光谱与定制化光源针对不同材质优化成像效果。高角度环形光突出边缘轮廓，同轴光消除高反光表面的镜面干扰，背光照明凸显透明物体的内部结构，偏振光则有效滤除散射光噪声。针对玻璃通孔等特殊结构，还需要设计斜射背光等定制化光路。
三、参数验证：设备选型的核心评估指标
检测精度与最小可检缺陷尺寸
在半导体场景中，这一指标通常以纳米或亚微米为单位。晶圆外观检测设备可实现0.3μm级缺陷稳定检出；针对微型芯片的视觉系统检测精度≤1μm。选型时必须用实际晶圆或芯片样品进行验证，而非接受理论计算值。
检测速度与生产效率
半导体产线对吞吐量的要求极为严格。高速线扫相机的扫描速度可达100kHz（100000行/秒），晶圆检测设备可实现＜10秒/片的高速全检。需重点关注“保证检出率的速度”——部分设备在标称最高速度下可能需要降低检测精度或关闭部分检测项。
漏检率与误报率的验收标准
半导体行业对漏检近乎零容忍。行业通行标准：漏检率≤0.05%，误报率≤1%。验收时应以甲方提供的实际缺陷样品（含不同类型和尺寸的缺陷）现场测试为准，并将指标明确写入技术协议。
缺陷分类准确率
系统能否准确区分划痕、颗粒、崩边、桔皮等不同类型的缺陷？分类准确率直接关系到工艺改善的效率。要求厂家提供缺陷分类的混淆矩阵测试报告。
系统稳定性与洁净室适配性
半导体产线对设备的振动、温湿度、洁净度有严格规定。检测设备应采用全工业级标准设计，精密传动部件保障成像过程中的运动平稳性。对于洁净室场景，设备的颗粒散发和化学挥发物指标需要符合相应洁净等级要求。
四、场景匹配：全制程视觉检测方案
场景一：晶圆制造——表面缺陷与图形结构检测
从硅锭切割到CMP抛光，每道工序都需要严格的表面质量管控。设备需在ADI（显影后检查）、AEI（蚀刻后检查）和CMP后检查等关键站点，稳定识别颗粒、划痕、崩边、桔皮、滑移线及图形缺损。推荐方案：高分辨率线扫相机+多角度环形光源+AI缺陷分类模型。
场景二：先进封装——玻璃通孔与晶圆级封装检测
玻璃通孔工艺需要同时测量孔定位精度、直径、圆度、同心度、锥度与通断等多个参数。针对透明玻璃材质，采用斜射背光光路实现锥度测量，线共焦技术获取通孔内壁的三维轮廓数据。晶圆级芯片封装中的侧壁微裂纹检测则依赖AI智能分类算法，在低对比度背景下区分微裂纹与正常封装层结构。
场景三：键合封装——引线键合与芯片贴装质量检测
引线键合的质量直接影响芯片的电气连接可靠性。3D视觉检测方案通过激光扫描获取焊球的三维形貌，精确测量焊球高度、位置偏差和形状完整性。芯片贴装检测则关注贴装位置精度、旋转角度和共面度。
场景四：成品测试——芯片外观与字符标识检测
切割后的芯片需进行最终外观检查，检测切割碎裂、刮伤、异色、遗失、偏移、变形及外物等缺陷。晶圆字符识别（OCR）和2D条码读取功能则完成晶圆ID的自动识别与信息追溯。
五、决策建议
选择半导体视觉检测设备，建议遵循以下决策路径：
第一步，明确需求边界。梳理检测对象（晶圆/芯片/封装体）、缺陷类型与最小尺寸、检测节拍、是否涉及3D测量、数据接口要求等核心参数。
第二步，筛选候选供应商。半导体检测技术门槛极高，应优先选择在半导体领域有成熟案例、具备光学模组自研能力和算法自主迭代能力的供应商。
第三步，实施打样验证。将实际样品（包含各类典型缺陷）寄送供应商进行全流程打样测试，重点验证检测精度、分类准确率和节拍。
第四步，实地考察落地案例。参观供应商在半导体企业的实际应用现场，与产线操作人员交流设备稳定性和售后响应。
第五步，合同锁定验收标准。将检测精度、速度、漏检率、误报率、缺陷分类准确率等指标逐条写入技术协议，以现场实测数据为最终验收依据。
