在机械加工、汽车制造、液压传动等领域，油类介质的存在是无法回避的工况。切削液、润滑油、液压油、导轨油……这些物质对电气设备的侵蚀是持续且致命的。普通M12分线盒即使达到IP67防护等级，其外壳、密封圈、电缆及端子也往往不耐油——塑料壳体在切削液中龟裂，橡胶密封圈在矿物油中膨胀，PVC电缆护套硬化开裂，镀锡端子因油膜氧化导致接触不良。耐油M12分线盒针对油污环境进行了全面的材料与结构优化，是此类工况下保障信号可靠性的关键设备。
一、油类介质对电气设备的主要损伤机制
不同油品对材料的破坏方式各有不同：
矿物油（液压油、齿轮油、导轨油）：使普通橡胶（丁腈、硅橡胶）发生溶胀，体积增大、硬度下降、密封失效；使普通塑料（ABS、PC）表面应力开裂；渗透进端子镀层微孔，形成绝缘油膜。
水溶性切削液：含有乳化剂、防锈剂、杀菌剂等添加剂，对塑料的化学腐蚀更强；长期接触会使工程塑料水解、粉化。
高温油雾：加速密封圈老化硬化；使电缆护套增塑剂析出，变硬收缩。
因此，耐油设计必须在材料级别上解决这些问题，而不是单纯靠结构密封。
二、耐油M12分线盒的材料选择
| 部件 | 普通材料（不耐油） | 耐油材料（推荐） | 耐油特性 |
|---|---|---|---|
| 外壳（塑料） | ABS、PC、普通PA | PA66+GF30（耐油改性） | 抗水解、抗切削液腐蚀 |
| 外壳（金属） | 普通压铸铝（无涂层） | 铸铝+耐油环氧涂层 | 防油污附着，易清洁 |
| 密封圈 | 硅橡胶、丁腈橡胶（NBR） | 氟橡胶（FKM）或氢化丁腈（HNBR） | 耐矿物油，体积变化率<5% |
| 电缆护套 | PVC | PUR（聚氨酯）或TPE | 耐油、耐磨、耐弯曲 |
| 接触件镀层 | 镀锡 | 镀金（≥0.2μm）或镀硬银 | 抗油膜氧化，接触电阻稳定 |
| LED指示灯封装 | 普通环氧 | 耐油环氧 | 防止油渗透导致灯灭 |
三、结构设计特点
双重密封：在电缆入口处采用灌胶密封+格兰头双重结构，阻断油液沿电缆芯线渗入。
防油防尘帽：所有未使用的M12接口配备带FKM密封圈的防尘帽，普通塑料帽不耐油。
耐油标识：激光打标代替印刷标签，防止油污擦除端口号。
排水/排油槽：金属外壳底部设计有导流槽，避免油液积聚在接缝处。
四、适用场景
| 行业/设备 | 油品类型 | 耐油要求 |
|---|---|---|
| CNC数控机床 | 切削液、导轨油 | 外壳抗水解，密封圈耐切削液 |
| 发动机/变速器装配线 | 机油、齿轮油 | 氟橡胶密封圈，PUR电缆 |
| 液压站、润滑系统 | 液压油 | 金属外壳，耐油涂层 |
| 汽车零部件清洗机 | 清洗液+油污 | 耐油+耐碱，镀金端子 |
| 注塑机、压铸机 | 液压油、脱模剂 | 耐高温油雾，金属外壳 |
| 齿轮箱测试台 | 齿轮油 | 电缆耐油浸泡，灌胶入口 |
五、关键技术参数
接口规格：M12×1，A编码（可定制D编码）
输出端口：4口、6口、8口、10口、12口

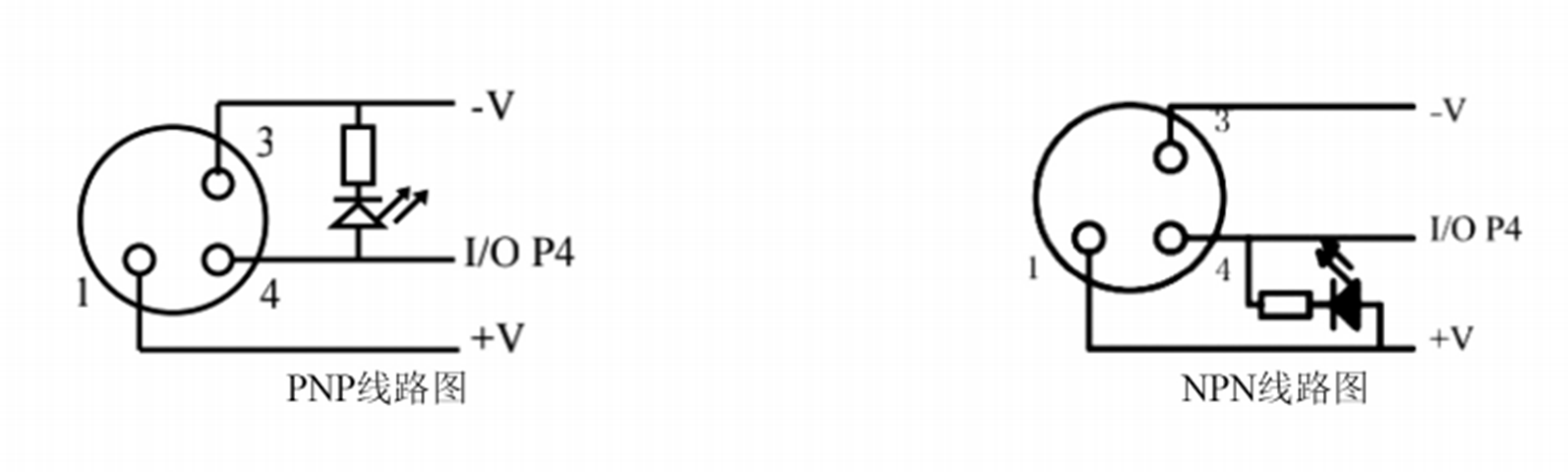

信号类型：PNP、NPN、PNP/NPN通用
总额定电流：8A - 12A（DC 24V）
防护等级：IP67（防水防尘基础上增加耐油）
外壳材质：耐油改性PA66+GF30 或 铸铝+耐油涂层
密封圈：氟橡胶（FKM），硬度70±5 Shore A
电缆护套：PUR（聚氨酯），耐油等级符合EN 60811-2-1
接触件镀层：镀金，厚度≥0.2μm
工作温度：-25℃ ~ 85℃（宽温型-40℃ ~ 100℃）
耐油测试：ASTM D471（在IRM 903油中70℃×70h，体积变化率＜10%）
六、选型要点
明确油品类型：普通矿物油（液压油、齿轮油）选氟橡胶密封圈+PUR电缆即可；水溶性切削液需额外确认外壳耐水解等级，推荐金属壳体。
确认温度范围：高温油雾环境（＞80℃）需选氟橡胶密封圈和宽温型PUR电缆或特氟龙电缆。
是否需要金属外壳：有机械冲击或散热需求时选铸铝；单纯耐油且轻量化可选耐油工程塑料。
电缆进线方式：优选灌胶密封式，彻底阻断油液毛细渗透；若选格兰头，确认格兰头内密封圈也是氟橡胶。
接地：金属外壳分线盒必须接地，防止静电在油雾环境中积累。
七、安装与维护建议
安装方向：电缆入口朝下，防止油液沿电缆流入壳体。
避免浸没：耐油不等于可长期浸泡在油池中，除非专门标称浸油型。
定期清洁：油污积累过厚会影响散热，建议每月用无纺布擦拭壳体。
检查密封圈：每半年打开检查（选配快开盖），观察密封圈有无膨胀、变软或裂纹。
更换周期：在重油污环境中，建议每2-3年更换一次密封圈和防尘帽。
配套电缆：分线盒与传感器之间的M12预制电缆也必须选用PUR护套，否则电缆先损坏。
八、总结
耐油M12分线盒是专门为油污、切削液、液压油等工业油品环境设计的信号分配设备。它在普通分线盒的基础上，将外壳材料升级为耐油改性塑料或带涂层金属，密封圈改用氟橡胶，电缆护套采用PUR，接触件镀金，从而全面抵御油类介质的侵蚀。适用于数控机床、发动机装配、液压系统、清洗机等高油污场所。正确选型时需明确油品类型、温度、是否有机械冲击，并选择匹配的材料组合。规范的安装和定期维护可以显著延长设备在油污环境中的使用寿命。
