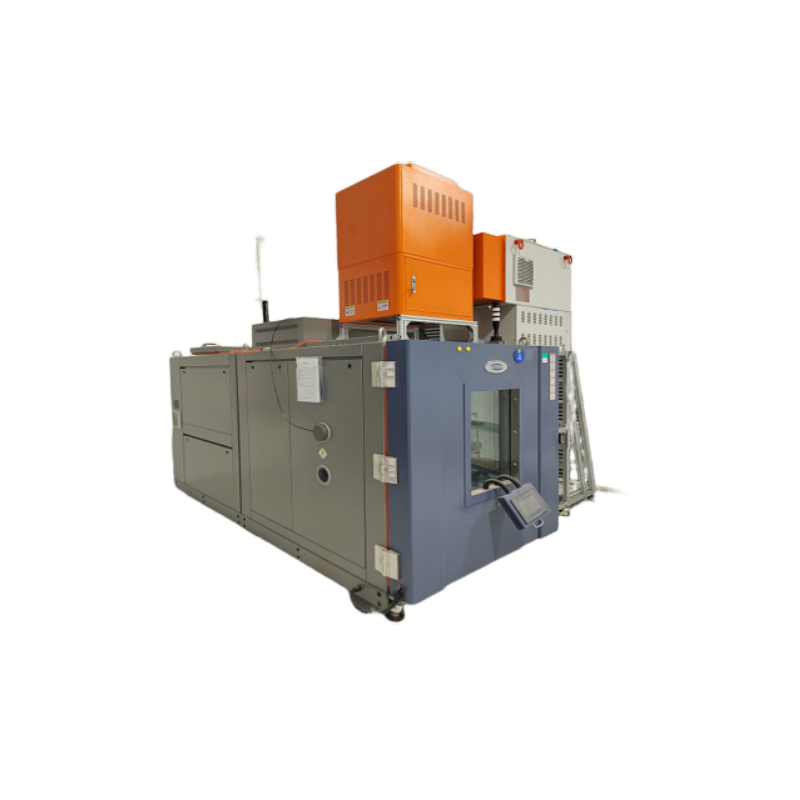

HUD测试太阳光模拟器是上海科迎法电气针对汽车抬头显示系统（Head-Up Display）阳光倒灌测试和光学性能验证专项研发的光源设备。该设备能够在实验室内精准复现真实驾驶场景下的太阳辐照条件，用于评估HUD在强烈阳光直射下的成像清晰度、热稳定性及抗干扰能力。
随着HUD技术在汽车座舱中的普及，“阳光倒灌”现象成为制约HUD可靠性的关键难题。阳光经挡风玻璃反射进入HUD光学系统，可能在内部形成聚焦光斑，导致PGU（图像生成单元）局部过热、显示虚像偏移乃至硬件损坏。HUD测试太阳光模拟器通过模拟不同角度、不同强度的阳光照射，帮助工程师在产品研发和质量检测阶段充分验证HUD的光学耐久性与热管理性能，确保其在各种驾驶环境下的稳定运行。
一、高准直光学设计
太阳光经大气层到达地面可近似为平行光。普通光源的发散角会使HUD测试中光线入射路径偏离真实工况。该设备采用专用光学准直系统，将发散角控制在较小范围内，确保光线角度与真实太阳高度角高度一致，满足团体标准中“发散半角≤0.5°”的测试要求。
二、A级光谱匹配
设备光谱严格遵循AM1.5G标准曲线，在可见光及近红外波段与真实太阳光谱精准贴合。避免因光谱偏差导致的热效应失真，确保HUD在强背景光下的亮度衰减评估真实有效，光谱匹配度达到A级要求。
三、辐照度稳定可控
设备搭载闭环控制模块，实时监测并自动调节输出，长时间运行辐照度波动控制在±2%以内。辐照度范围支持800-1300W/m²连续可调，可根据测试标准灵活设定，满足HUD产线质检和极端工况验证等多类场景需求。
四、多维度照射角度调节
设备支持出光方向电动调节，左打光、下打光、右打光或配合机械手多角度切换。能够模拟不同时段太阳高度角对HUD的直射效应，精确评估阳光入射方向变化对HUD显示清晰度的影响，全面复现正午直射及早晚斜射等多种工况。
五、大面积均匀照明
光斑区域辐照均匀性控制在±5%内，确保HUD组件受热一致，避免因光斑不均导致局部温度过高或测试数据偏差。有效辐照面积可根据被测HUD尺寸定制，覆盖300mm×400mm至更大面积。
六、长寿命氙灯光源
采用短弧高压氙气灯，1000小时光强衰减小于10%，灯泡平均寿命1000小时以上。搭配专用稳态电源，保证设备在全寿命周期内稳定输出，降低维护频率。
太阳光模拟器是一种能够模拟太阳光照射效果的设备，它能够在实验室或者其他封闭环境中产生与太阳光相似的光照条件。太阳光模拟器通常由光源、反射镜、滤光器和控制系统等组成。通过调整这些元件的参数，太阳光模拟器可以实现不同光照强度、光谱分布和角度的模拟。
太阳光模拟器使用方法
太阳光模拟器的使用方法主要包括以下几个步骤：
1.设置光照强度：太阳光模拟器可以通过调节光源的功率来控制光照强度。用户可以根据实际需求选择适当的光照强度，从而模拟不同天气条件下的太阳光照射效果。
2.调整光谱分布：太阳光模拟器可以通过使用不同的滤光器来调整光谱分布。不同的滤光器可以过滤掉特定波长的光线，从而模拟出不同光谱分布的太阳光。
3.控制角度：太阳光模拟器通常具备可调节角度的功能，用户可以通过调整模拟器的角度来模拟太阳光在不同角度照射物体的效果。这对于研究材料在不同角度下的光照响应具有重要意义。
4.数据记录与分析：太阳光模拟器通常配备有数据记录与分析系统，可以实时记录光照参数，并提供数据分析功能。用户可以通过这些功能来获取实验结果，并进行进一步的研究和分析。
应用领域
太阳光模拟器在许多领域都有广泛的应用，包括太阳能电池研究、材料科学、光化学反应等。在太阳能电池研究中，太阳光模拟器可以模拟不同光照条件下太阳能电池的性能，从而评估其在实际应用中的效果。在材料科学领域，太阳光模拟器可以用于研究材料在不同光照条件下的性能变化，为材料的设计和开发提供参考。在光化学反应研究中，太阳光模拟器可以模拟太阳光照射下的光化学反应过程，为光化学反应的机理研究提供实验条件。
太阳光模拟器是一种重要的实验设备，它能够模拟太阳光的光照效果，为各个领域的研究提供重要的实验条件。通过合理使用太阳光模拟器的各项功能，研究人员可以更加深入地了解材料和光化学反应等的性能，并为相关领域的发展做出贡献。
| 项目 | 参数 |
|---|---|
| 辐照强度 | 800-1300W/m² |
| 波段 | 380nm~1100nm |
| 辐照面积 | 300mm×400mm |
| 工作距离 | 光源至被测物900mm-1200mm可调 |
| 实际测试距离及第三方校准距离 | 1200mm |
| 出光方向 | 左打光，下打光，右打光（方向调节：电动控制） |
| 光谱匹配度 | A 级（AM1.5G） |
| 准直全角 | ≤0.5° |
| 辐照度不均匀性 | ≤2%；A 级 |
| 不稳定性 | LTI≤± 2% ; A 级 |
| 温度范围（不开氙灯） | 0℃- 80℃ |
| 温度范围（开氙灯） | 30℃ - 80℃ |
| 湿度范围（不开氙灯） | 50% - 98% |
| 黑板温度 | 65℃、100℃（偏差±3℃） |
| 温度波动度 | ≤±0.5℃ |
| 温度均匀度 | ≤±2.0℃ |
| 湿度波动度 | +2%～-3% R.H |
阳光倒灌试验：将HUD按实车位置装配，使平行光束照射至HUD出光口，监测PGU温度变化和显示虚像偏移量。验证HUD内部光学元件是否因阳光聚焦导致局部过热、变形或烧毁，确保阳光倒灌条件下HUD不出现关机、黑屏等故障。
抗眩光与对比度测试：模拟器在HUD虚像区域投射正午等效阳光，通过成像亮度计测量虚像与背景的亮度对比度。满足主机厂要求HUD在强背景光下的对比度不低于特定阈值，确保驾驶员在强烈阳光中仍能清晰读取行车信息。
热效应与虚像偏移测试：太阳光模拟器光斑照射下，HUD组件因材料热膨胀系数差异发生形变，导致虚像偏移。设备支持0-120分钟连续照射，配合高精度相机实时捕捉虚像偏移量，为光学结构优化提供实测数据支撑。
光谱与辐照度标定：按照ISO 16750或团体标准要求，设备需定期使用标准电池和光谱辐射计进行校准，确保辐照强度和光谱分布符合测试要求，测试数据具有可溯源性。
上海科迎法电气提供从需求沟通、方案设计、光学仿真、加工装配到现场安装调试的全流程服务。设备出厂前经过光谱扫描、辐照度标定、准直角测量、均匀性测试及老化运行检测，附带完整实测报告。
售后服务包括安装调试现场免费培训、12小时响应、24小时技术支持，提供设备全生命周期内保养维护及校准服务。如需详细技术资料或定制方案，欢迎来电咨询。
