M12工业以太网连接器选D编码还是X编码？4针和8针差的不只是数量

发布时间: 2026-06-23 　浏览次数:

工业以太网现在到处都是，Profinet、EtherCAT、EtherNet/IP这些协议跑的都是以太网。但物理层用啥连接器，很多人还在用RJ45凑合——直到设备在振动中掉线、在粉尘里接触不良，才发现RJ45那个塑料卡扣在车间里根本靠不住。

M12工业以太网连接器就是干这个的。螺纹锁紧、IP67防水、金属壳体，天生为工业现场设计。但M12以太网连接器分两种：D编码和X编码。外壳尺寸一样，里面针数差一倍，速率差一百倍。

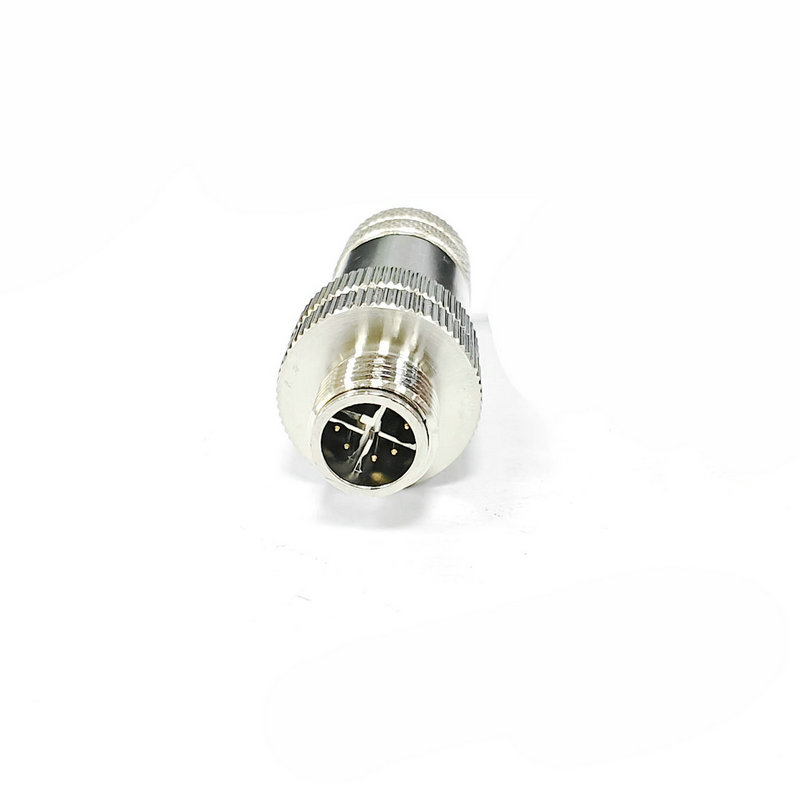

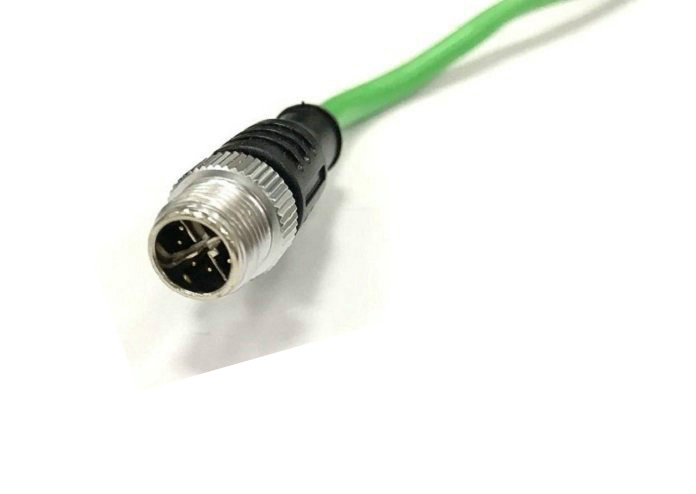

M12工业以太网连接器X键位插头

一、D编码：现场总线的中坚力量

D编码是工业以太网领域用得最多的规格。4根针，两对差分线，跑100BASE-TX，速率100Mbps，频率100MHz。Profinet、EtherNet/IP、EtherCAT这些主流协议都支持。

D编码的M12跟A编码传感器用的M12看起来差不多，但键位角度不一样——D编码有自己独特的防呆设计，插不到A编码的座子里去，反过来也一样。这个设计是为了防止你把网线怼到传感器口上烧设备。

二、X编码：高速传输的规格

X编码是后来为高速以太网开发的。8根针，四对差分线，跑10GBASE-T，速率10Gbps，频率500MHz。配Cat6A或Cat7屏蔽电缆才能发挥全部性能。

X编码内部有个十字隔离骨架，把四对线物理隔开，减少线对之间的串扰。壳体是360度全金属屏蔽，抗干扰能力比D编码强不少。

三、同类差异与技术区分点

区分点1：速率差了一百倍

D编码100Mbps，X编码10Gbps。控制信号、设备参数读写、IO状态传输——D编码够用。视觉系统、激光测量、高速数据采集——必须X编码，否则数据传不动。

区分点2：针数不同，硬件不通用

D编码4针，X编码8针。4针的公头插不进8针的母座，针数对不上。选型的时候数一下设备接口里有几个孔，4个选D编码，8个选X编码。

区分点3：电缆要求不一样

D编码配Cat5e屏蔽双绞线就行，100Mbps对电缆要求不高。X编码必须配Cat6A或Cat7，线对绞合更密，屏蔽层编织密度更高，才能保证10G速率下的信号完整性。

区分点4：屏蔽结构有差别

D编码也有屏蔽型，但一般靠金属壳体接地。X编码内部多了十字骨架，四对线互相隔离，串扰更小。X编码的整体屏蔽效能比D编码高不少。

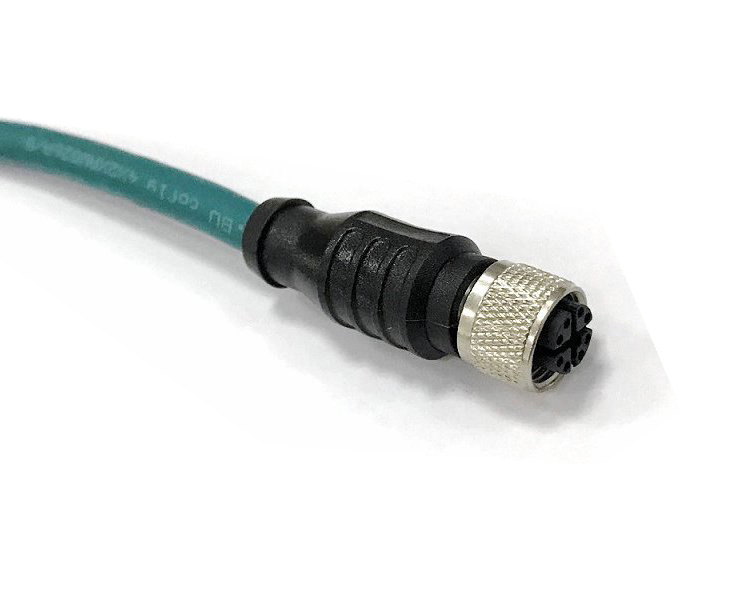

M12以太网连接器产品实拍图

四、差异化参数与专属指标

D编码核心指标：

X编码核心指标：

五、细分品类及应用场景

品类1：D编码现场接线式
用户自己剥线压接或焊接，现场做线。4针，螺丝压紧或焊接，IP67。适合现场维修、设备改造、线缆长度不确定的场景。

品类2：D编码预制线束式
厂家焊好注塑成型，开箱即用。配Cat5e电缆，长度可定制。适合批量项目、标准机台。

品类3：X编码现场接线式
8针，需要压接或焊接，空间小、操作要细致。全金属屏蔽，IP67。适合高速设备现场布线。

品类4：X编码预制线束式
配Cat6A或Cat7电缆，注塑一体成型。长度按需定制。适合视觉系统、激光测量、高速数据采集。

适配场景：
数控机床——D编码，Profinet控制信号。工业机器人——D编码走控制，X编码走视觉数据。视觉检测系统——X编码，10Gbps传图像。AGV小车——D编码走控制，X编码走激光雷达数据。自动化产线——D编码连PLC和IO模块，X编码连高速相机。

六、选型一句话

控制信号、设备参数、100M以内带宽够用——选D编码。视觉数据、激光测量、高速采集——选X编码。看设备接口针数：4针选D编码，8针选X编码。
