工业设备的集成度越来越高，机械结构越做越紧凑，留给电气元件的安装空间越来越少。在机器人末端、小型专机、设备改造等场景中，工程师常常面临一个尴尬的问题：传感器信号需要集中分配，但分线盒找不到地方装。紧凑型M12分线盒正是针对这一痛点而设计的产品——它在保持完整功能的同时，大幅缩小了体积，让信号分配设备能够进入更狭窄的安装空间。
什么是紧凑型M12分线盒

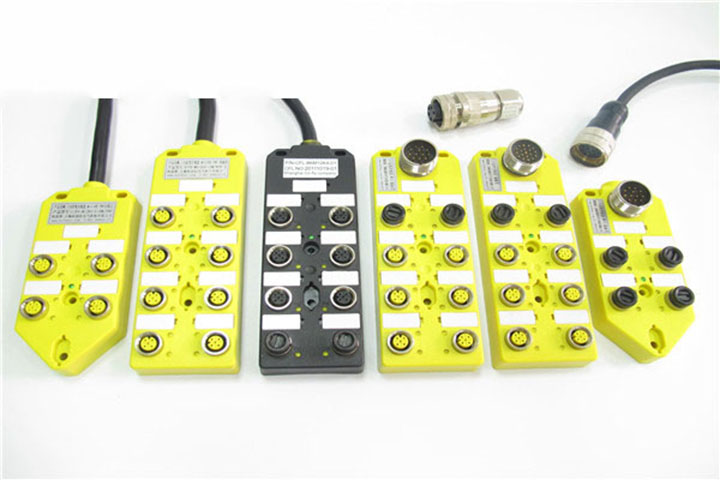

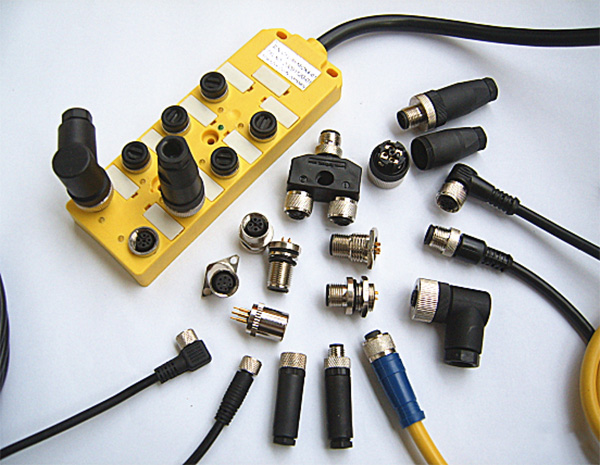

紧凑型M12分线盒是一种在保证信号分配功能完整的前提下，通过优化壳体结构、精简内部布局、采用轻量化材料等方式缩小整体尺寸的M12总线分线盒产品。它不是一个功能简化的“阉割版”，而是一个体积优化的“精装版”——该有的功能一样不少：M12接口、LED状态指示、IP67防护、PNP/NPN信号支持。
紧凑型分线盒的尺寸通常比普通分线盒小20%到40%，具体取决于不同厂家的设计。部分产品采用扁平化设计，高度明显降低，可以安装在普通分线盒无法进入的狭小空间。还有一些采用模块化结构，可以根据现场需求灵活组合安装。
紧凑型分线盒解决了什么问题
普通M12分线盒的尺寸通常在150mm×50mm×30mm左右。这个尺寸在控制柜内或大型设备上并不算大，但在以下场景中就会成为问题：
机器人末端工具。机械手末端执行器上的安装空间非常有限，通常只有巴掌大的一块平面。上面要装传感器、气管接头、电缆接头，留给分线盒的位置非常小。普通分线盒根本放不下，紧凑型分线盒薄了一半，刚好能塞进去。
小型包装设备。小型灌装机、贴标机、封口机内部空间被机械结构占满，想在机架上找个平面安装分线盒，经常需要反复测量和调整位置。紧凑型分线盒体积小，可以在犄角旮旯里找到立足之地。
设备改造项目。老设备当初设计时没有预留电气元件的安装位置，现在要加装传感器和分线盒，只能见缝插针地找地方装。紧凑型分线盒体积小、重量轻，可以通过支架或抱箍固定在原本无法安装的位置。
移动设备。AGV、巡检机器人、移动操作平台等设备不仅空间有限，而且对重量有严格要求。紧凑型分线盒采用轻量化工程塑料壳体，比金属壳体的普通分线盒轻得多。
紧凑型分线盒的技术特点
紧凑型M12分线盒在缩小体积的同时，保持了与普通分线盒相同的技术标准：
接口规格：M12×1螺纹接口，符合IEC 61076-2-101标准
端口数量：常见4口和8口配置，满足不同传感器数量需求
信号类型：PNP型或NPN型，部分型号支持PNP/NPN通用
防护等级：IP67防尘防水，可在潮湿、多尘环境中使用
状态指示：每路输出端口配有独立LED指示灯
外壳材质：高强度阻燃工程塑料（轻量化）或铸铝合金
工作温度：-25℃至+85℃，适应工业现场环境
紧凑型分线盒的选型要点
选紧凑型M12分线盒，以下几个因素需要重点考虑：
第一，确认安装空间尺寸。不同厂家的“紧凑型”定义不同，有的只比普通款小一点点，有的能做到小一半。选型前先测量实际安装位置的可用空间，再向厂家确认产品具体尺寸。
第二，确认端口数量。4口分线盒体积最小，适合传感器数量不多的场景。8口分线盒稍大，但能接入更多传感器。如果只需要2-3个传感器，甚至可以找更小的规格。
第三，确认防护等级。紧凑型不等于低防护。好的紧凑型分线盒同样能做到IP67防护，可以在潮湿、多尘环境中使用。不要为了体积牺牲防护。
第四，确认安装方式。紧凑型分线盒的安装方式多样，有些带安装孔可以螺丝固定，有些可以通过导轨安装，有些设计为支架或抱箍固定。选型前想好安装方式，避免买回来装不上。
第五，确认信号类型。PNP还是NPN？选型前确认PLC输入模块的信号类型。拿不准就选PNP/NPN通用的。
紧凑型分线盒的应用场景
机器人末端工具：焊接机器人、搬运机器人、装配机器人的末端执行器上，传感器信号集中分配
小型包装设备：灌装机、封口机、贴标机、装箱机内部狭小空间
设备改造项目：老设备加装传感器，没有预留安装位置
AGV与移动机器人：空间有限、对重量有要求
精密仪器与检测设备：内部空间紧凑的测试设备
总结
紧凑型M12分线盒不是普通分线盒的缩小版，而是在保持完整功能的前提下，通过结构优化和材料选择实现体积缩减的产品。它解决的是工业现场一个非常具体的问题——设备空间不够，普通分线盒放不下。在机器人末端、小型设备、改造项目等场景中，紧凑型分线盒提供了不可替代的安装灵活性。选型时重点关注实际尺寸、端口数量、防护等级和安装方式，确保产品能够真正适配现场空间。
