到库房领M12连接器，经常有人对着型号发懵——“插头”和“插座”到底哪个是哪个？有人觉得长得差不多，随便拿一个回去装，结果发现对不上。
其实区分逻辑特别简单：跟着线走的是插头，固定在面板上的是插座。
一、安装位置决定了它俩的分工

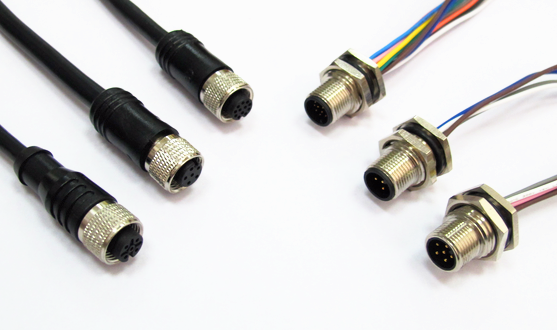

M12插头连接器装在电缆末端，是活动端。传感器引出来的线、机器人的信号线束、现场临时拉的测试线，末端全是插头。它频繁插拔，坏了就换，所以设计上怎么方便怎么来。
M12插座连接器固定在设备面板、控制柜门板或者PLC模块上。它不动，等着插头来插它。插座自带法兰盘和锁紧螺母，拧在面板上就不拆了。PLC和分布式I/O模块的输入输出接口基本都是面板安装的M12插座。
插头和插座的关系，类似于电源插头和墙上的电源插座——插头跟着线走，插座固定在墙上。
二、接触件一凸一凹，天生一对

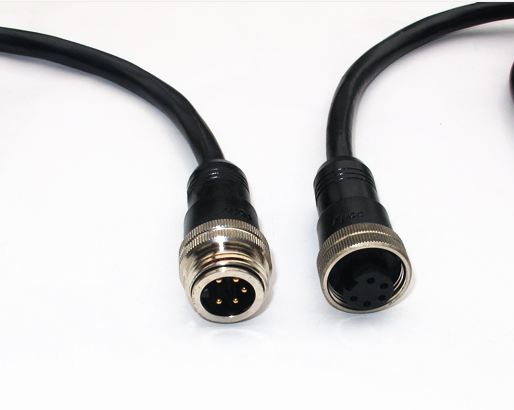

M12插头连接器里面装的是插针，凸出来的金属棒。M12插座连接器里面装的是插孔，凹进去的孔洞。
针和孔必须对上才能导通。插头里面的针数，必须和插座里面的孔数一致——4针对4孔，8针对8孔，差一个都不行。
外壳上的防呆键位也必须一致。A编码配A编码，D编码配D编码，搞错了插不进去。
三、插头和插座的差异化参数
同一规格的插头和插座，电气参数完全一样。以4芯A编码为例：额定电流4A，额定电压250V，接触电阻≤8mΩ，绝缘电阻≥500MΩ，防护等级IP67。
区别主要在结构上：
插头连接器的专属指标：尾部有电缆密封套和夹线结构，用于固定电缆并防水。电缆出口分直头和弯头两种。现场接线方式分螺丝压紧式（2-8芯）和焊接式（全部芯数）。
插座连接器的专属指标：带法兰盘和锁紧螺母。法兰分扁法兰和六方法兰——扁法兰从面板背面装，正面只露螺纹口；六方法兰从正面拧。出线方式分三种：焊线式、焊板式、带线式。安装螺纹除M12×1外，还可选PG9、M16×1.5、NPT等规格。
四、细分品类及应用场景
插头连接器细分品类：
现场接线式插头：用户自己剥线接线，可选螺丝压紧或焊接。适合现场维修、小批量改造。
预铸一体式插头：电缆和插头注塑成一体，开箱即用。适合批量项目，现场不用接线。
直头插头：电缆直线出线，适合穿管布线。
弯头插头：电缆90°出线，适合面板附近空间受限的场景。
插座连接器细分品类：
面板安装插座：固定在设备面板上。分板前安装和板后安装两种方式。
PCB焊接插座：接触件尾部是圆柱针，直接焊在电路板上。
带线插座：出厂预装好电缆，长度可指定。
适配场景：
传感器和执行器连接——A编码3芯或4芯插头配面板插座。
Profinet工业以太网——D编码4芯屏蔽插头配D编码插座。
设备控制柜接口——面板安装插座固定在柜门上。
户外设备——IP67/IP68防护等级。
五、选型一句话
线缆末端要插拔的，选M12插头连接器。设备面板要固定接口的，选M12插座连接器。先确认设备上是几芯、什么编码，再按需选型。插头和插座可以单独买，也可以成套配对买。
