CAT5和CAT6电缆连接器接头的区别在哪里?

发布时间: 2021-02-02 浏览次数:

电缆连接器接头是航插电子设备中使用比较多的一款,但是每个人需求不同,有的需要支持百兆网即可,有的则需求千兆网络传输功能,这其中许多人对CAT5、CAT6的概念分不清楚,今天上海科迎法电气就来为大家简单介绍一下CAT5和CAT6电缆连接器接头的区别在哪里!希望对大家有所帮助。

M12双头千兆网连接器

CAT5超五类网线解析:

超五类非屏蔽双绞线是在对现阶段五类屏蔽双绞线的一部分特性各个方面改善完出現的电缆,很多特性基本参数,如近端串扰、透射系数串扰比,回波损耗等都明显提高,但其传输服务器带宽仍为100MHz。

超五类双绞线也是采用4个绕对和1条抗拉线,线对的色彩与五类双绞线完全一致,分别为白橙、橙、白绿、绿、白绿、蓝、白棕和棕。裸铜心电缆线径为0.51mm(线轨为24AWG),绝缘电缆径为0.92mm,UTP电缆直徑为mm。

虽然超五类非屏蔽双绞线还可以提供做到1000Mb/s的传输服务器带宽,但是一般 务必凭着价格价格昂贵的与众不同机械设备的可用。

CAT6超六类网线解析:

六类非屏蔽双绞线的各种基本参数全是有大幅度提高,服务器带宽也扩展至250MHz或高些。六类双绞线在造型设计上和结构上与五类或超五类双绞线全是有一定的差别,不仅提高了电缆护套的十字架构,将五类双绞线的四单杀分别置放十字架构的四个凹型槽体,而且电缆的直徑也更粗。

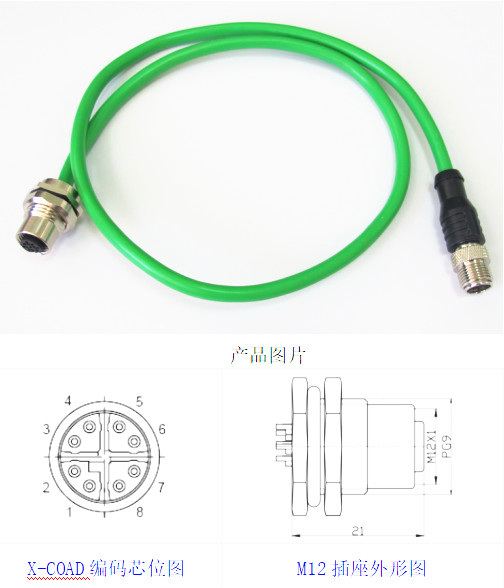

M12千兆以太网连接器X键位

电缆中间的十字架构随长度的变化而旋转角度,将四对五类双绞线卡在架构的凹型槽体,保持四对五类双绞线的相对位置,提高电缆的平衡特性和串扰透射系数。

除此之外,保证在安装整个过程中电缆的平衡结构不遭到损坏。六类非屏蔽双绞线裸铜心电缆线径为0.57mm(线轨为23AWG),绝缘电缆径为1.02mm,UTP电缆直徑为6.53mm。

电缆连接器接头的外观设计千姿百态,客户关键是以直型、弯型、电缆线或电缆的直径及与机壳的固定不动规定、容积、净重、是不是需联接金属波纹管等层面多方面挑选,对在控制面板上应用的电缆连接器接头也要从美观大方、造型设计、色调等层面多方面挑选。

相信大家一定对电缆连接器接头有了更深入的了解,上海科迎法电气有限公司,专营航空插头,防水连接器 ,传感器连接器,电缆连接器,带线插座,汽车线束,圆形接插件,防水插座,水位水温传感器等,当日发货质量有保证,欢迎致电咨询合作。电缆连接器接头厂家http://www.kyfbest.com/
