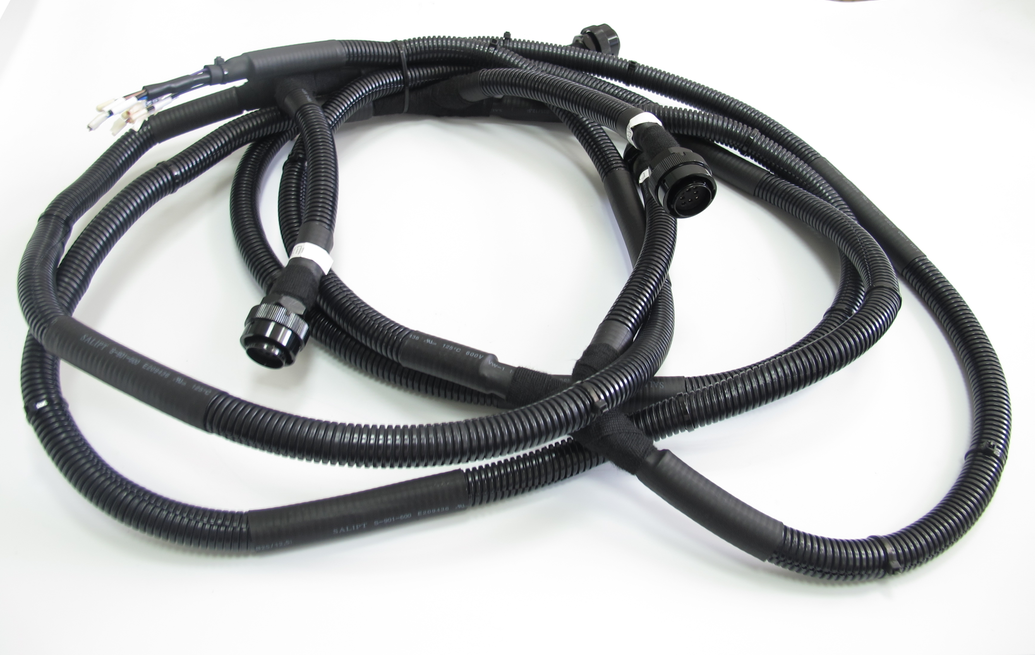

新能源汽车通讯线束系列 - 规格参数_型号选型_定制生产

总线类型与信号传输特性

新能源汽车内部通讯网络依赖多种总线协议协同工作。科迎法通讯线束覆盖CAN2.0/CAN-FD总线（速率最高5Mbps，用于BMS、电机控制器及整车控制器通讯）、车载以太网（100BASE-T1/1000BASE-T1，用于ADAS摄像头及激光雷达数据回传）、LIN总线（低成本车身控制，如车门、座椅模块）及FlexRay（底盘控制实时总线）。线束采用双绞结构抑制共模干扰，屏蔽层覆盖率≥85%，确保信号完整性。

线缆材质与屏蔽设计方案

导体采用无氧铜丝绞合，截面积0.35mm²至0.75mm²可选，绝缘层为辐照交联聚乙烯或发泡PE，降低介电损耗。屏蔽方案根据电磁环境分级配置：普通CAN线采用铝箔纵包屏蔽；高功率设备周边（如逆变器、DC-DC）采用铝箔+编织铜网双层屏蔽；以太网线采用S/FTP结构，每对双绞线独立铝箔屏蔽，外层再加铜网总屏蔽。屏蔽层360度端接于金属壳体，接地电阻≤10mΩ，有效抑制共模辐射。

连接器选型与防水等级

通讯线束连接器需兼顾信号完整性与环境密封。科迎法选用M12 A-Coding（CAN/LIN，4芯/5芯）、M12 X-Coding（千兆以太网，8芯）及HSD/HSF（高频同轴，用于摄像头）等工业级连接器，插拔寿命≥500次。密封等级IP67/IP6K9K，可承受高压水冲洗及短期浸水。线束分支处采用热缩管或注塑成型保护，避免弯折导致屏蔽层破裂。所有接插件均带防呆键槽，防止产线装配时误插。

测试验证与量产一致性

每条通讯线束出厂前经过导通测试、绝缘耐压测试（AC500V/1s）、特性阻抗测试（CAN线120Ω±10%，以太网100Ω±10%）及近端串扰测试。对于以太网线束，额外进行TDR时域反射测试，确保无断点及阻抗突变。生产线配备自动裁线、剥线、压接及检测一体机，关键工艺参数（压接高度、拉力）实时记录并追溯。支持客户指定线色、线号及标签规范，满足主机厂线束平台化设计要求。
