大梁倾角-控制器电缆近年来使用越来越多，矿用设备灯领域经常能见到它，今天科迎法就来为大家详细介绍一下。
大梁倾角-控制器电缆电液控制系统组成、原理、基本功能
一、电液控制系统组成
如图1所示:电液控制系统主要有电源、主控制台、支架控制器(SCU)、液电信号转换元件(压力、位移传感器)，电液控制阀组、液压系统等组成。

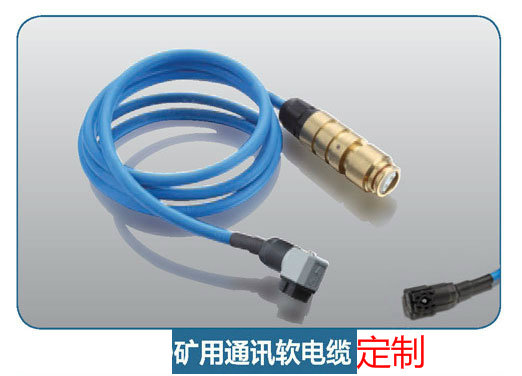

大梁倾角-控制器钢丝编织胶管护套连接器
二、电液控制系统基本原理
1、双向邻架控制系统。综采工作面每一支架均配有架控箱、操作者通过支架架控箱选择邻架控制方式，然后根据指令发出相应控制命令(给出电信号)，使邻架上对应的电磁铁或微电机动作，将电信号转化为液压信号，控制主控阀开启，向支架液压缸供液，实现邻架支架相应的动作。支架工作状态由位移传感器和压力传感器反馈回架控箱，架控箱再根据传感器反馈信号决定支架的下一个动作。
2、双向成组控制系统。将工作面的支架编为若干组，在本组内首架上由操作人员按动架控箱的启动键，发出一个指令，邻架就按预定程序动作，移架完成后自动发出控制信号给下一架控箱，下一架开始动作。依此类推，实现组内支架的自动控制。
3、全工作面自动控制系统。功能完善的电液控制系统设有主控制台、红外线装置，能实现支架与采煤机联动的全工作面自动化控制。其原理为:每一支架上的架控箱均与主控制台联网，当支架红外线接收装置收到采煤机红外线发射器发出的位置信号后，反馈给主控制台，主控制台根据反馈信号发出指令、使相应的支架动作。
三、大梁倾角-控制器电缆各部分主要功能
1、电液控制器。电液控制器作为整个控制系统的核心环节，包括信息传输处理、微处理器、数据接收装置以及操作键盘等部分。该控制器主要包括两大功能:其一，根据操作指令及程序，完成整个电磁阀组的开启或关闭过程，对千斤顶、支架立柱等动作进行优化控制;其二，实时获得来自支架中的状态数据，对此进行分析与判断，合理控制支架运行，及时发现支架故障是，采取相应措施。
2、中心控制台。整个系统是否发挥积极作用，主要通过用户能够认可的工作面自动化水平来判断。系统中应用电液控制器之后，就不再需要地面中央控制室或者井下控制室，可以全面支持自动化过程。
3、辅助设备。在液压支架的电液控制系统中，可以对支架状态进行测定，并将液压参数转换为可以识别的电子信号，这些过程都是通过压力传感器完成。在每一台传感器中，都具备独立的输出信号，即使发生线路中断故障，也可以准确判断位置，有针对性地采取措施。如果在系统中地面控制室或者井下工作面设置中心控制台，那么出现故障的传感器以及电缆线路就会在屏幕中心显示，更便于提高故障解除的快捷性。
