M12带线式孔型四方法兰插座

M12带线式孔型四方法兰插座（M12K/L/M12×1-Z/M16×1.5-L□M）是科迎法M12插座系列中的预置线缆型号：孔型（母头）接触件、四方法兰面板安装、M16×1.5安装螺纹（可定制M16×1或PG9），出厂即带电缆，2至17芯可选，四方法兰边长18/20/22/24/26mm可选，线缆长度支持定制。

插座固定在设备面板上不动，孔型接触件在插座一侧，与之配对的是针型插头。孔型放在面板端，插合时插头的针脚进入插座内的簧孔，由簧片夹持建立接触——这与针型插座的分工正好相反，选型时不能凭习惯默认“面板端一定是针型”，要按整机的插头配置来定。

型号：孔型（母头） | 四方法兰 | M16×1.5安装螺纹（可定制M16×1/PG9）| 带线式（出厂预置电缆）| 2-17芯 | IP67防护。

产品定位与核心优势

带线式省掉的工序

焊线式需要现场剥线、焊杯内焊接、做绝缘处理，焊板式需要落在PCB上过焊。带线式把这部分工作放在工厂完成：插座与电缆在装配段一次成型，尾部有护套夹紧与密封结构，产线拿到即装。省下的不只是工时，还有“焊得好不好”的一致性风险。

对装配节拍紧、现场不具备焊接条件的产线，带线式是最直接的选择；对需要频繁更换接口形式的试制阶段，它的灵活性不如焊线式，改线长或改线材都要重新订货。

孔型母头与针型插头的配合

孔型接触件的簧孔被绝缘体包住，插合时靠簧片弹性夹持针脚，接触压力由簧片形状保证。簧孔怕异物与反复斜插：异物进入会永久降低接触压力，斜插会让簧片塑性变形，两者都表现为接触电阻上升而外观完好。

四方法兰的安装逻辑

四方法兰外形为方形，边长有18、20、22、24、26mm多档，配M16×1.5安装螺纹与锁紧螺母。方形法兰在并排布置时比圆法兰更省空间，边对边贴合即可，也便于在面板上做整齐的阵列开孔；边长选档的意义在于贴合既有安装孔与外观模具。

典型用途是控制柜与设备面板上的预置线缆接口：PLC模块、仪器仪表、工业自动化设备、传感器接收端，都希望柜内一侧不必再焊线。产品支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等总线协议，3至5芯多用于总线与供电，8芯以上用于信号密集接口。

结构组成与工作原理

孔型接触件与针位

孔型接触件按芯数在绝缘体内排布，2至17芯各有针位图，编码分A、B、D、X、S型以适配不同用途并防误插。接触件可选镀金或镀银，接触电阻≤8mΩ、绝缘电阻≥500MΩ、机械寿命≥500次。

尾部电缆与护套夹紧

电缆与插座尾部的连接靠护套夹紧结构固定，夹紧力既要把电缆拉住、不让外力传到内部焊点，又要把密封件压住形成尾部密封。夹得过松，拉扯电缆时密封件位移渗水；夹得过紧，护套被压扁，芯线受力。这一处的工艺控制决定了带线款的现场表现。

锁紧与双重密封

插头与插座靠M12×1螺纹旋合，端面贴合压紧密封圈形成插合面密封；插座与面板之间靠法兰、安装螺纹与锁紧螺母压紧密封圈形成面板密封；电缆侧则是第三道密封。三道都成立，整机才达到IP67。

关键参数与规格表

基本参数

电气性能

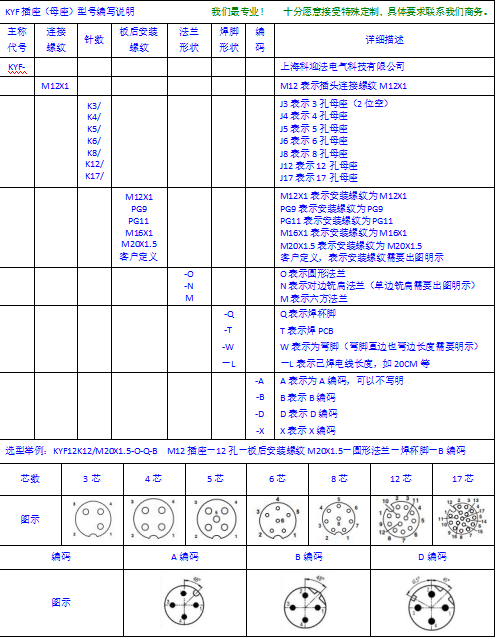

规格与订货说明

型号中的L□M为线缆长度字段，按米填写；法兰边长、螺纹规格与编码型式不在型号里默认体现，需在订单中单独注明。芯数可扩展至17芯，具体针位与线缆配置以确认图为准。

材料与制造工艺

壳体与法兰

法兰与壳体常用铜合金镀镍，强度足以承受锁紧螺母压紧力，金属壳体可与面板连通、便于屏蔽泄放；耐蚀要求更高可选不锈钢，需要绝缘或减重可选工程塑料，以定制确认的材质为准。

电缆与屏蔽

电缆按使用场合选型：动力与供电用多芯无屏蔽线，总线与信号用带屏蔽线。屏蔽层的泄放要引到插座金属壳体或单独接地线，屏蔽层悬空等同于没有屏蔽，在变频器与伺服附近容易出现通信丢帧。

装配与出厂检测

装配包含针位对正、芯线焊接、护套夹紧、密封件压装与外观处理。出厂检测覆盖通断与线序、接触电阻、绝缘电阻、密封抽检，带线款还要核查线长与线序标识，避免现场接错。

防护与可靠性

IP67 的三处密封

插合面、面板面、电缆尾部三处密封共同构成IP67。现场渗水大多是面板面与电缆尾部：面板开孔周围有漆或毛刺，密封圈压不实；电缆被拉扯使护套夹紧位移，尾部密封失效。装配时把这两处做到位，比事后换件有效。

温度与插拔寿命

工作温度-25℃~+85℃、机械寿命≥500次。带载插拔会烧蚀簧孔镀层，斜插会使簧片塑性变形，这两类损伤都不可恢复。先断电、对正、旋紧，是延长寿命最省成本的做法；高温柜内还应按温度对电流降额。

安装与接线指导

面板开孔与法兰贴合

按M16×1.5开孔攻牙，孔口去毛刺去漆，方形法兰的贴合面要平整，四边不能有翘曲。并排安装时按所选边长留间距，边对边贴合可省空间，但要给锁紧螺母与插头外壳留出操作余量。

固定与旋紧

锁紧螺母旋紧以密封圈压实、法兰不松动为准。方形法兰在薄板上受压面积比方圆混合结构更均匀，但仍要避免单边过紧造成翘曲，翘曲会让密封圈一侧悬空，形成渗漏通道。

电缆布置与接地

柜内布线给电缆留弯折余量，避免长期受拉，尤其是插座尾部的夹紧处；不要在没有支撑的情况下让电缆悬垂受力。屏蔽线按单点接地处理，接地端子与机壳可靠连接，不要靠螺钉压漆面导通。

选型要点

芯数与电流

3至5芯为4A/250V，6至8芯为2A/60V，12芯为1.5A/30V，17芯为1A/24V。芯数按回路数选，但要按最严的一路电流核对额定值：把大电流回路塞进多芯规格，发热与压降都会超预期。

线长与线材

线长按柜内实际走线距离加检修余量确定，过长会让多余线缆在柜内堆积，影响散热与布线整齐。线材按电流、弯曲半径与是否需屏蔽选择，订货时把线长、线材与线序要求一并写明。

常见问题与排查

问：插座是孔型，配套插头该选哪种？答：选针型插头。孔型插座配针型插头，两端不能同为孔型；同时核对编码型式与芯数，编码不符时物理上插不进。

问：装好后电缆根部渗水？答：检查护套夹紧是否到位、密封件是否被电缆位移顶开。柜内布线若长期拉扯电缆，夹紧处会逐渐松动，应先解决受力再复查密封。

问：信号时断时续，晃动电缆才恢复？答：多为内部芯线虚焊或屏蔽层未可靠连接。带线款内部焊点在出厂已检测，现场问题更常见于屏蔽泄放与接地，先查接地再查线序。

问：方形法兰装上后一角翘起？答：面板开孔周围不平或薄板受力不均。修平开孔周边、按对角顺序均匀旋紧，不要单边一次拧到底。

问：接触电阻变大、插拔手感变轻？答：簧孔可能已失去弹性，多因斜插或异物进入。簧孔变形不可恢复，只能换件；更换后应规范插拔手法，避免重复发生。

品质保障、包装与定制

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。

包装以防静电袋加分格纸箱为主，带线款按线长盘绕后固定，避免运输中压折电缆与磕碰法兰。仓储保持干燥、远离腐蚀性气体，久置后使用前复查密封圈，橡胶件硬化即需更换。

上海科迎法电气接受非标定制：特殊芯数、特殊编码（B/D/X/S型）、特殊法兰边长、特殊安装螺纹、特殊线长与线材均可按图生产。定制请提供面板开孔尺寸、法兰边长要求、线长与线序定义，确认图纸后投产。
